环氧花岗岩材质龙门式数控铣削加工设备

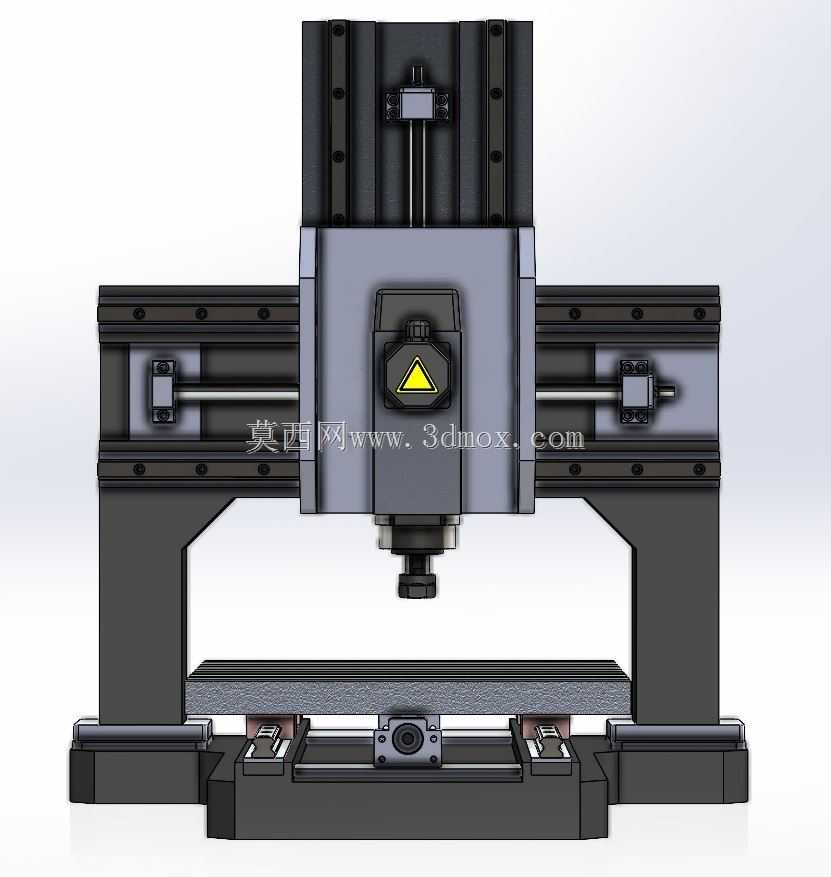

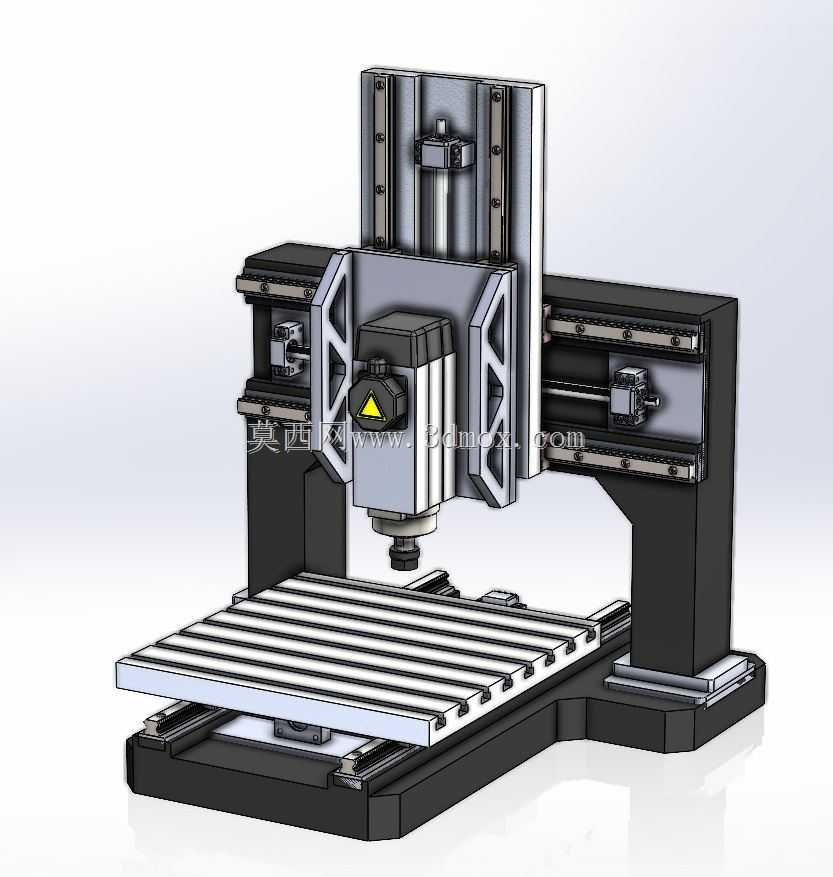

　　这款铣削设备的床身主体采用环氧花岗岩材质浇筑成型，相比传统铸铁床身，该材料具备更优异的阻尼减振特性，在高速铣削加工过程中可有效吸收主轴切削产生的高频振动，避免振纹传递至工件加工表面，同时材料热膨胀系数极低，车间环境温度波动带来的结构形变量可控制在微米级，长时间连续加工时无需反复校准坐标系，能稳定保障加工精度。设备采用定梁龙门式结构布局，两侧立柱与底部床身一体连接形成高刚性框架，X轴传动组件布置于工作台下方两侧，采用双导轨支撑结构配合单根滚珠丝杠驱动，可承载大重量工件的同时保证移动过程的直线度，不会出现单侧受力偏载导致的爬行问题。Y轴传动组件安装于横梁前部，滑座沿横梁导轨做横向进给，Z轴主轴滑枕则沿Y轴滑座的竖直导轨做上下进给，

　　三轴均采用20mm规格的滚柱直线导轨，相比同尺寸滚珠导轨，滚柱型导轨的接触面积更大，额定动载荷提升40%以上，可承受铣削过程中产生的径向与轴向切削反力，配合XYZ轴1605规格的研磨级滚珠丝杠，传动反向间隙可控制在0.01mm以内，重复定位精度稳定。设备的有效工作区范围为350mm×350mm×150mm，安装时需预留底部床身的固定孔位空间，整体占地边界在长宽方向需比工作台行程多预留600mm的操作与维护空间，高度方向需预留至少300mm的顶部吊装检修空间，电控柜可根据车间布局选择侧置或后置安装，避免与主轴冷却管路、走线拖链产生干涉。从实际应用场景来看，该设备主要面向小型精密零件的铣削加工需求，可覆盖五金零件小批量加工、

　　手板模型制作、非金属复合材料切削、小型模具钢粗精加工等场景，主轴单元采用高速电主轴配置，可适配不同直径的铣刀、钻头、镗刀等刀具，完成平面铣削、轮廓铣削、钻孔、镗孔、攻丝等多工序加工，无需多次装夹工件即可完成大部分面的加工，减少装夹带来的精度误差。设计过程中优先考虑了结构的应力分布合理性，龙门横梁的截面采用箱型加筋结构，在减轻自身重量的同时提升抗弯抗扭刚度，主轴安装座与Z轴滑枕采用一体化加工结构，减少装配环节带来的累积误差，导轨安装面均经过精密磨削处理，安装时通过配刮保证导轨的平行度与直线度，丝杠两端采用固定支撑配置，预拉伸安装后可抵消高速运转时的热伸长量，避免进给过程中出现定位偏差。设备的工作台采用T型槽结构设计，可通过压板、

　　夹具快速固定不同形状的工件，T型槽的间距与宽度符合通用工装夹具的安装标准，用户可直接搭配标准平口钳、回转工作台、分度头等附件使用，无需额外制作转接板。在日常维护层面，环氧花岗岩床身无需像铸铁床身那样定期做防锈处理，表面致密性高，切削液、润滑油渗入不会导致材料变形，日常清理仅需擦拭表面切屑即可，导轨与丝杠配备自动润滑系统，可按照设定的周期定量加注润滑脂，减少人工维护的工作量，各轴的行程两端均安装有硬限位与软限位双重保护装置，避免超程移动导致的机械碰撞损坏，主轴端配备有气幕防护结构，可防止切削液与粉尘进入主轴轴承内部，延长主轴的使用寿命。不同于普通商用数控铣床的轻量化设计，这款设备的所有结构件均按照重载加工场景做了刚度校核，即使采用满切深参数加工45号钢，整体结构也不会出现明显的振颤，加工出的工件表面粗糙度可稳定达到Ra1.6以下，同时环氧花岗岩材料的抗疲劳性能优异，长期使用不会出现铸铁床身常见的应力变形问题，设备的精度保持周期可比同规格铸铁床身设备提升两倍以上，适合对加工精度稳定性要求较高的加工场景使用。
