金属棒料研磨加工磨床结构设计

　　这款设备主要面向金属棒材的外圆精密研磨加工场景，在五金加工、汽配零件生产、工具制造等车间的棒料精加工工序中应用广泛，可对圆形金属棒料的外表面进行磨削处理，去除棒料表面的氧化层、加工刀痕、尺寸偏差，让棒料达到预设的外径精度与表面粗糙度要求，适配小批量多规格的棒料修磨、成品光整加工需求，也可用于棒料热处理后的表面精整工序，消除热处理带来的表面变形与氧化皮问题。

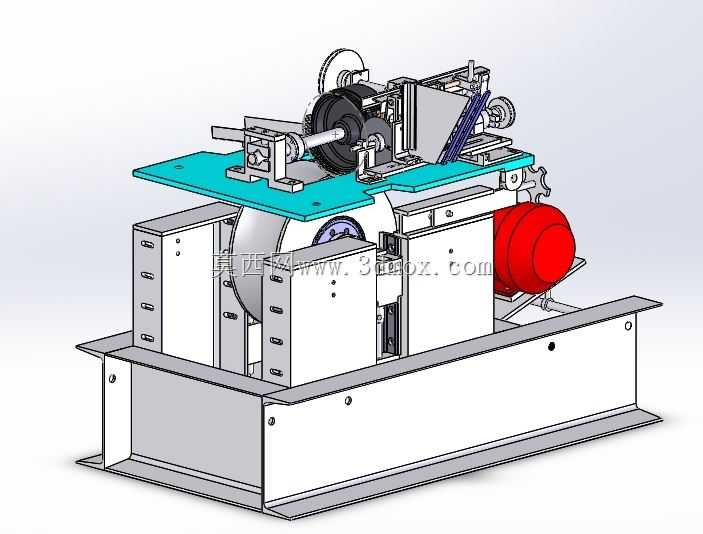

　　从结构布局来看，设备采用落地式床身设计，底部为型钢焊接成型的一体式基座，基座上平面经过铣削加工保证安装平面度，所有功能组件均集成安装在基座上方，整体安装边界紧凑，不需要额外做复杂的地基预埋，普通硬化车间地面即可放置安装，设备重心集中在下部基座区域，运行时的振动可通过基座自身重量抵消大部分，不需要额外加装复杂的减震垫铁即可保证磨削稳定性。基座上方对称布置两组立式支撑立板，立板上加工有阵列式安装调节孔位，用于固定研磨轮组件的安装支座，支座可通过孔位调整上下、前后的位置，适配不同直径规格的棒料加工需求，调节时通过螺栓锁紧固定，调节精度可满足常规研磨工序的定位要求。

　　研磨执行部分采用主动轮驱动的研磨结构，红色端盖的驱动电机安装在基座侧方的安装位上，通过传动结构带动大直径研磨轮转动，研磨轮上方设置有棒料导向与压紧机构，导向组件包含可调式导向挡板与压料结构，可在棒料进给过程中限制棒料的径向跳动，保证棒料与研磨轮的接触压力稳定，避免磨削过程中出现棒料跑偏、磨削量不均的问题。上方的进给导向组件安装在青蓝色的安装台板上，台板通过螺栓固定在两侧立板的顶部支撑位，台板上加工有长条形调节槽，可根据棒料的进给方向调整导向组件的位置，适配不同长度棒料的研磨导向需求。

　　设备的传动结构做了安全防护设计，所有旋转传动部位均设置有钣金防护罩，避免磨削过程中碎屑飞溅、操作人员误触旋转部件的风险，同时防护罩可引导磨削碎屑向指定方向掉落，方便后续的碎屑清理工作。研磨轮的侧边设置有修整机构安装位，可配套安装砂轮修整笔，在研磨轮工作面磨损出现失圆、堵塞情况时，不需要拆解设备即可完成研磨轮的工作面修整，恢复研磨精度。

　　从设计思路上，这款设备优先考虑了小型加工车间的实用需求，没有采用复杂的数控进给结构，整体结构以机械调节为主，维护成本低，操作门槛不高，普通机加工操作人员经过简单培训即可上手使用。设备的各部件安装均采用标准化紧固件连接，易损件如研磨轮、导向块等都采用快拆式安装结构，更换时不需要复杂的专用工具，可大幅减少设备停机维护的时间。在磨削参数适配方面，通过更换不同粒度的研磨轮，可实现从粗磨去氧化皮到精磨达到镜面效果的不同加工需求，适配不同材质的金属棒料加工，包括碳钢棒、不锈钢棒、铜合金棒等常见金属棒材的研磨加工。

　　设备的进料端与出料端预留了辅助托架的安装接口，在加工长度超过1米的长棒料时，可配套安装简易的V型托架支撑棒料，避免长棒料因自身重力下垂影响磨削精度。整体结构的受力路径经过优化，磨削过程中的径向力直接通过支撑立板传递到底部基座，不会让上方的导向台板承受额外的磨削力，长期使用也不会出现台板变形导致的导向精度下降问题。电气控制部分采用集中式安装布局，控制元件可集成安装在基座侧面的电气箱内，布线沿基座内部的走线槽布置，避免磨削碎屑、切削液对线路造成损伤，提升设备运行的可靠性。
