深孔加工用螺旋排屑特殊钻头三维设计

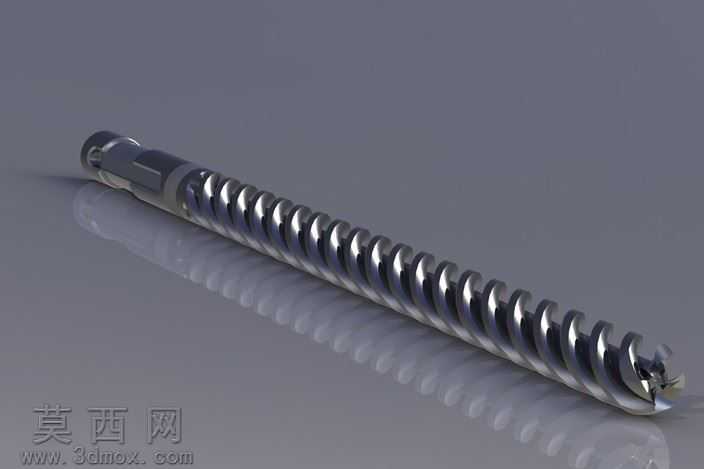

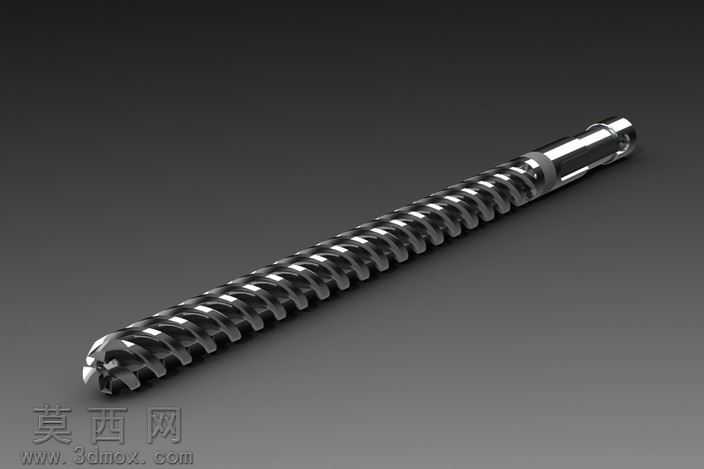

本模型为针对深孔加工场景设计的特殊螺旋钻头，建模过程采用SolidWorks完成全参数化特征构建，首先以旋转凸台命令生成钻头整体圆柱基体，通过螺旋线扫描切除命令加工出连续等距的螺旋排屑槽，槽型截面经过反复优化，采用大圆弧过渡的槽底设计，可有效降低切屑排出过程中的卡滞风险，避免深孔加工中常见的堵屑、烧刀问题。钻头切削端采用多刃尖几何结构建模，通过拉伸切除与倒角命令构建出分屑刃与主切削刃，刃口处预留0.02mm的刃带强化结构，可提升切削过程中的刃口刚性，减少崩刃概率；尾端采用快换式扁尾夹持结构建模，匹配标准钻夹头的装夹尺寸，保证装夹定位精度。材质渲染阶段采用抛光高速钢材质，添加细微的金属磨砂纹理与环境反射效果，还原真实硬质合金刀具的金属质感，排屑槽内添加轻微的切削纹理细节，提升模型真实度。结构设计上，该钻头采用等螺旋角设计，螺旋角设置为30度，兼顾排屑顺畅度与钻芯强度，钻芯厚度从切削端向尾端逐步递增，形成锥度强化结构，可有效抵消长钻头工作时的挠曲变形，保证深孔加工的直线度。设计过程中重点考量了深孔加工的散热与排屑痛点，螺旋槽的导程参数经过运动仿真验证，可保证切屑沿螺旋槽连续排出，无需中途退屑排屑，大幅提升深孔加工效率，同时钻头外圆处设计有双导向棱带，可在钻孔过程中起到导向支撑作用，减少孔壁的振纹，提升加工孔的表面质量。
