透明壳体机械计时器机芯结构设计

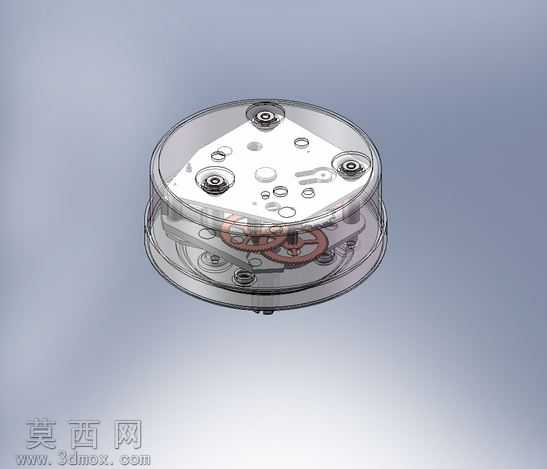

本作品为机械计时器的机芯结构三维建模成果，整体采用圆形扁平化布局设计，外层设置透明防护壳体，可直观呈现内部全部传动构件的排布与运作逻辑。建模过程中首先完成基准面的校准定位，以机芯中心轴为核心基准，逐层搭建底层基板、传动轮系、夹板固定结构与上层盖板，所有零件的装配间隙均按照精密机械传动的公差要求进行参数化设定，保证各齿轮啮合位置精准无错位。内部传动结构以多组不同模数的金属齿轮为核心传动单元，搭配定位轴、固定螺钉、夹板限位结构，完整还原机械计时器的动力传递路径，齿轮的齿形参数经过精确计算，确保传动比符合计时走时的精度要求。材质渲染阶段，外层透明壳体采用高透亚克力材质参数，调整折射率与透光率参数，既保证壳体的通透观感，又还原硬质塑料的轻微反光质感；内部齿轮区分金属材质与非金属材质，传动齿轮采用抛光钢材材质，添加细微的金属磨砂纹理与边缘高光，固定夹板采用镀锌金属质感，基板部分设置哑光金属漆面效果，不同材质的质感区分清晰，可直观分辨不同构件的功能属性。结构设计上充分考虑机芯的装配可行性，所有固定点位的螺丝孔位、轴孔位置均做同轴度校验，上层盖板预留的定位孔与下层基板的固定柱一一对应，透明壳体的卡扣结构与机芯边缘的卡槽完全匹配，无需额外粘接即可完成壳体与机芯的固定。整体建模过程严格遵循机械设计的规范要求，所有零件均为可编辑参数化模型，可根据实际生产需求调整齿轮模数、壳体厚度、整体直径等参数，既可以作为机械计时器结构设计的参考方案，也可用于机械传动原理的教学演示，直观展示机械计时结构的运作逻辑与精密配合关系，模型的渲染效果突出内部结构的层次感，透明壳体的设计最大化展现了机械结构的精巧设计美感。
