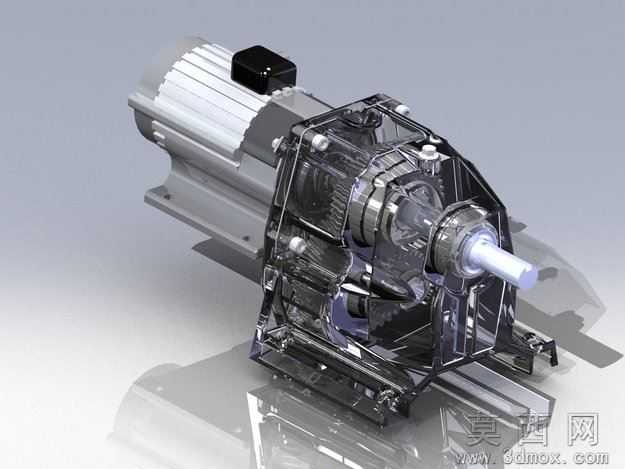

一体式斜齿轮减速电机透明结构展示

本模型采用三维参数化建模方式完成一体式斜齿轮减速电机的全结构复刻，建模过程中先对驱动电机部分进行基准定位，依次绘制定子壳体、散热筋结构、接线盒组件的独立特征，再对减速箱部分进行层级化建模，按照输入轴、中间传动轴、输出轴的传动顺序，逐一完成斜齿轮副、轴承位、密封槽、箱体安装脚的特征构建，所有配合面均按照实际工业装配公差预留间隙，保证虚拟装配时无干涉问题。渲染阶段采用半透明PC材质作为减速箱外壳的材质表现，通过调整材质的折射度、粗糙度参数，清晰展现内部齿轮啮合的完整结构，电机外壳采用磨砂铸铝材质，输出轴采用抛光不锈钢材质，接线盒采用哑光黑色工程塑料材质，不同材质的光影对比有效区分了各功能部件的边界。结构设计上采用电机与减速箱直连的同轴布局，减少了过渡连接部件带来的动力损耗，内部斜齿轮采用渐开线齿形设计，啮合重合度高、传动噪音低，箱体底部设置的横向安装筋条可适配不同规格的安装底座，输出轴端设置的密封结构可有效阻挡粉尘与液体侵入箱体内部。建模过程中对每一级齿轮的传动比进行了参数化关联，修改初始参数即可快速调整整机减速比，适配不同的输出转速与扭矩需求，所有内部零件均支持单独导出用于工程图生成或有限元分析，透明外壳的展示形式也可用于产品教学、结构演示等场景，直观呈现减速电机从动力输入到减速输出的完整动力传递路径，帮助使用者快速理解斜齿轮减速机构的工作原理与装配逻辑。
