V型多缸发动机曲柄活塞组件结构设计

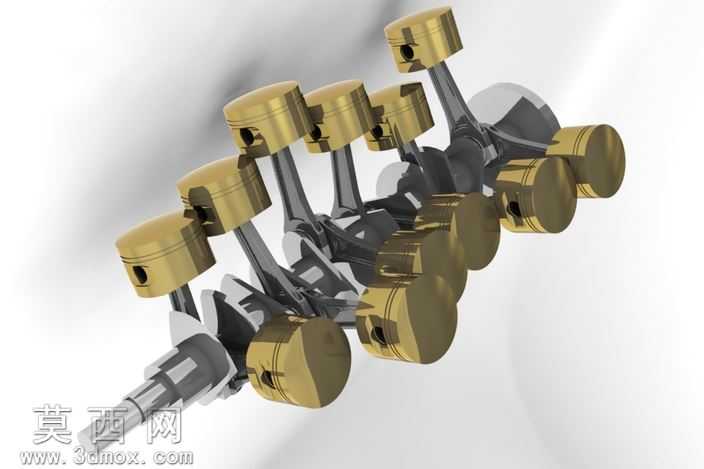

本作品为V型布局多缸发动机核心运动组件的三维建模设计，整体围绕发动机做功循环的运动逻辑展开结构搭建。建模过程中首先完成曲柄连杆机构的基准定位，依据V型气缸的夹角排布规律确定每一组曲柄销的相位角度，确保各气缸做功行程能够按预设顺序交替输出，避免动力输出出现明显的脉冲波动。活塞部分采用了符合内燃机工作特性的裙部轮廓设计，建模时预留了活塞环的安装槽位，活塞销孔的位置经过同轴度校准，保证活塞与连杆小头的连接能够实现顺畅的摆动，不会在往复运动过程中出现卡滞问题。连杆构件采用了工字型截面的结构设计，在建模阶段通过参数化调整杆身的厚度与过渡圆角，兼顾结构强度与轻量化需求，连杆大头与曲柄销的配合面做了适配的公差预留，还原真实装配中的间隙配合关系。曲轴部分的建模重点平衡了配重块的布局，每一组曲柄臂对应的配重块都经过位置与质量分布的调整，用来抵消活塞往复运动与连杆摆动产生的惯性力，降低发动机运转过程中的振动水平。材质渲染阶段，活塞与曲轴配重部分采用了金属黄铜质感的材质表现，突出构件的金属质感与加工后的光泽度，连杆与曲轴主轴颈部分采用了哑光钢材的材质设置，区分不同构件的材质属性差异，同时通过光影调整突出各部件之间的装配层次，清晰展现V型发动机两侧气缸交错排布的结构特点。整个组件的装配关系完全遵循真实发动机的运动逻辑，各运动副之间的连接约束设置准确，能够直观演示发动机运转过程中活塞往复运动带动曲轴旋转的完整动力传递过程，清晰展现内燃机核心部件的结构原理与运动配合关系。
