日产汽车车标注塑成型模具结构设计

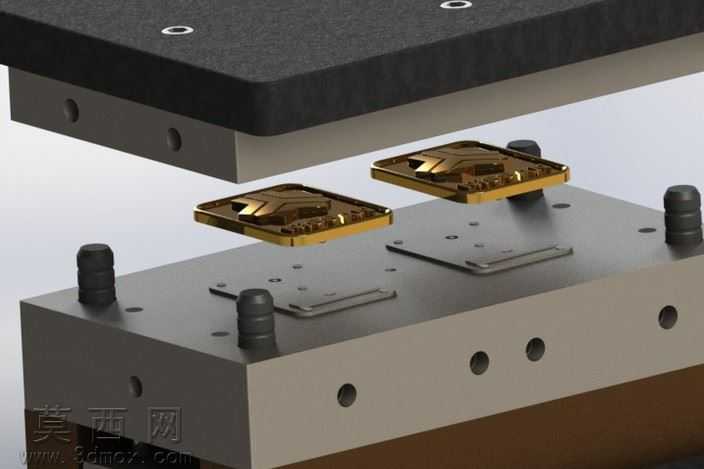

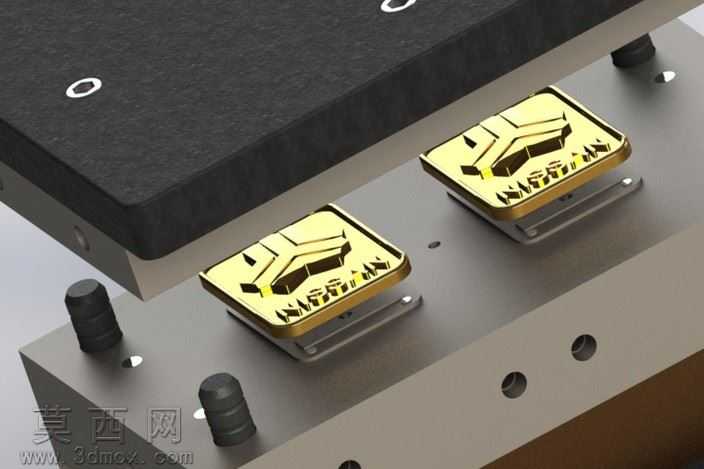

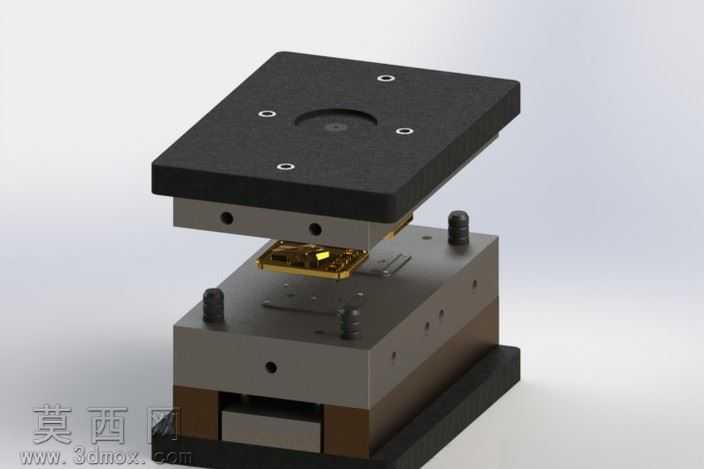

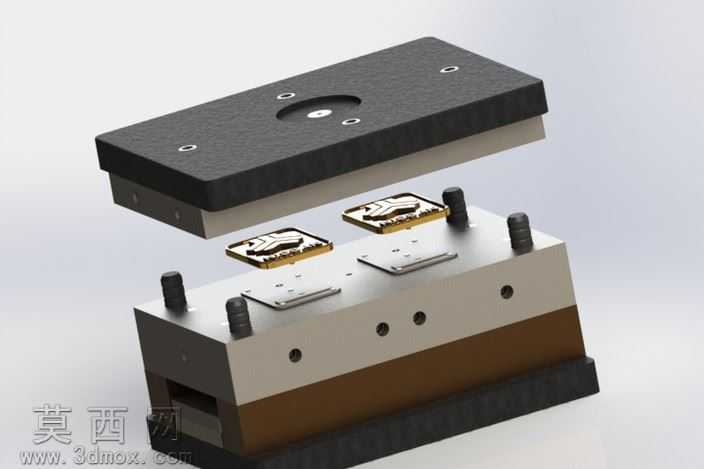

本套模具为日产汽车品牌标识的专用注塑成型模具，整体采用标准两板模模架结构设计，建模过程中严格遵循注塑模具设计规范，对各部件的装配公差、配合间隙做了精准设定，可直接用于后续的模具加工与试模环节。从模型渲染效果来看，模具上下模座采用优质模具钢材质，表面做了发黑防锈处理，呈现出哑光深黑的金属质感，导柱、紧固螺栓等标准件采用高强度合金钢材质，表面做了镀硬铬处理，呈现光亮的金属色泽，模仁部分根据车标的曲面造型做了精准的型腔加工，分型面贴合紧密，可有效避免注塑过程中出现飞边、溢料的问题。模具结构设计上，上方为定模固定板，开设了定位圈与浇口套安装位，可适配标准注塑机的射嘴定位，定模部分加工出与车标外轮廓完全契合的型腔，表面做了镜面抛光处理，保证注塑成型后的车标表面光滑无瑕疵，无需后续额外抛光处理；下方动模部分设置了精准的顶出机构，包含顶针、复位杆、弹簧等标准组件，开模后可平稳将成型后的车标制品顶出，避免制品出现顶白、变形等缺陷，同时动模侧设置了冷却水道布局，可在注塑过程中快速带走型腔内的热量，缩短制品冷却周期，提升注塑生产效率。设计过程中重点考虑了车标这类带精细曲面与标识纹理制品的成型需求，对模仁的排气槽做了针对性设计，在车标纹理的边角位置开设了微型排气槽，可快速排出型腔内的空气，避免制品出现缺胶、气泡、烧焦等成型缺陷；同时对浇口位置做了优化选择，采用侧浇口进料方式，浇口位置设置在车标制品的非外观面，成型后去除浇口不会影响车标的外观展示效果。整套模型的各部件都做了独立的参数化建模，可根据实际生产需求调整模架尺寸、型腔数量、冷却水路布局等参数，适配不同吨位的注塑机生产需求，模型中还包含了完整的装配约束关系，可直接用于模具的运动仿真，模拟开模、合模、顶出的完整动作流程，验证模具结构的干涉情况，提前规避实际加工装配中可能出现的结构问题，为模具的实际生产制造提供完整的三维数据支撑。
