汽车零部件成型工装模具结构设计

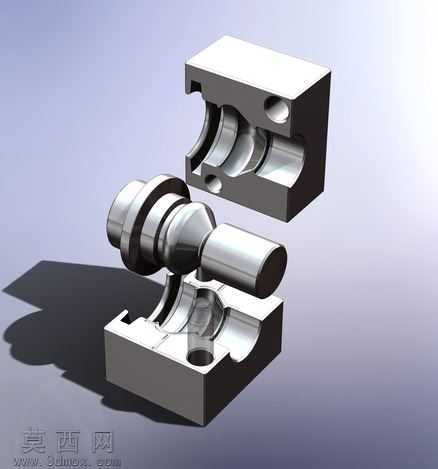

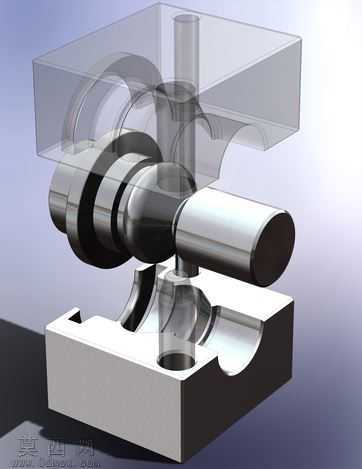

本套模具结构采用三维参数化建模方式完成整体搭建，建模过程中严格遵循注塑模具的设计规范，对上下模腔、型芯、导向定位组件、成型镶件等核心部件进行了1:1等比例还原，所有配合面均预留了合理的公差间隙，确保结构开合动作顺畅无干涉。渲染阶段采用金属材质质感表现方案，针对模具钢主体部件赋予高反光低粗糙度的金属材质，精准还原淬硬模具钢的冷冽金属光泽，对成型腔内部的曲面结构做了柔化反光处理，清晰展现型腔与待成型汽车零部件的贴合匹配关系；导向销、定位块等精密配合部件单独调整材质参数，通过细微的色泽差异区分不同功能组件，让整体结构层次分明。结构设计上采用上下对开式模架布局，模腔部分针对汽车球形连接类零部件的外形特征做了随形分型设计，分型面沿着零件最大轮廓线平滑过渡，避免出现倒扣卡模问题；侧方设置的独立抽芯组件可在开模过程中完成侧向倒扣结构的脱模动作，配套的复位弹簧、定位卡扣结构均做了细节还原，完整呈现模具开合、抽芯、脱模的全流程动作逻辑。设计思路围绕汽车零部件的批量成型需求展开，优先保证成型精度与生产效率，模架部分采用标准化模坯搭配定制化型腔镶件的组合方案，既降低了模具的加工制造成本，也方便后续生产过程中更换磨损的镶件部件；冷却水道的排布沿着模腔轮廓均匀分布，可在注塑过程中实现均匀快速冷却，减少零件成型后的翘曲变形问题；顶出机构设置在零件非外观面区域，避免顶出痕迹影响零件最终外观质量。整体模型完整还原了模具从外部模架到内部核心成型组件的全部细节，所有零件均可独立拆分查看内部配合关系，清晰展现了汽车类注塑模具的典型结构设计逻辑。
