可调式张紧法兰轴承安装组件三维设计

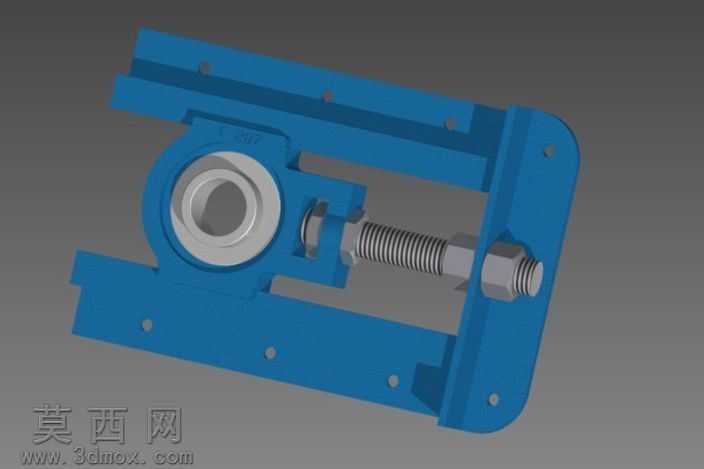

本模型为可调式张紧法兰轴承安装组件，采用三维建模软件完成全参数化设计，建模过程中首先对整体功能需求进行拆解，将组件划分为法兰轴承主体、双侧安装导轨板、张紧调节螺杆、锁紧螺母、定位紧固件几个核心模块。建模阶段优先绘制各零件的基准草图，通过拉伸、切除、倒角、螺纹扫描等特征命令完成单个零件的实体构建，对轴承内圈的滚道结构、安装板的定位孔位、调节螺杆的梯形螺纹细节都进行了还原，保证各零件的尺寸公差符合装配逻辑。装配环节采用自下而上的装配方式，先将法兰轴承嵌入安装座的卡槽内，再依次穿入张紧螺杆、套入锁紧螺母，通过配合约束限制各零件的自由度，既保证轴承可沿导轨板的滑槽顺畅滑动实现张紧行程调节，又避免装配后出现多余的自由度晃动。渲染阶段为安装板、调节螺杆等钢制结构件赋予了蓝色喷塑金属材质，为轴承内圈、螺母等加工件赋予了银灰色磨砂金属材质，添加了柔和的环境光与定向光源，清晰呈现出组件的结构层次与零件边界，同时通过半透明剖视预览可直观看到轴承内部的配合关系。设计思路上，这款组件针对传动带、链条等需要张紧调节的传动场景开发，区别于固定式法兰轴承座，通过滑槽与螺杆的配合可实现轴承中心距的线性调节，无需反复拆装安装底座即可完成传动件的张紧度调整，双侧安装板的对称结构保证了受力均匀，调节螺杆末端的双螺母结构可实现调节后的位置锁止，避免运行过程中出现位置偏移，安装板上预留的多组安装孔可适配不同规格的设备安装面，整体结构紧凑，调节操作便捷，可直接用于输送设备、小型传动机构的张紧轮安装场景，建模过程中所有特征均保留参数化属性，可根据实际使用需求快速调整安装尺寸、轴承规格、张紧行程等参数，适配不同的载荷与安装空间要求。
