带护栏水平皮带输送设备三维设计

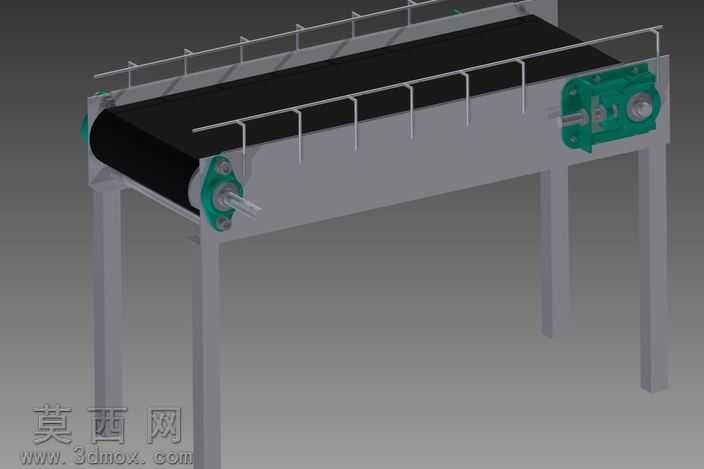

本作品为水平式皮带输送机三维建模成果，建模阶段围绕通用散料与小件物料的水平输送场景展开设计，首先完成整体机架的结构搭建，采用方管型材作为支撑腿与侧边梁的基础结构，支撑腿垂直布置保证设备放置稳定性，侧边梁沿输送方向延伸，为辊筒、皮带等部件提供安装基准。传动端设计有驱动辊筒与张紧辊筒，驱动侧配套安装蜗轮蜗杆减速机，通过法兰连接实现动力输入，减速机与驱动辊筒的轴伸端采用同轴配合设计，保证动力传输的同轴度，降低运转过程中的振动损耗。输送面采用黑色哑光橡胶皮带材质，渲染阶段为皮带赋予高摩擦系数的哑光橡胶质感，还原真实皮带的表面纹理与摩擦特性，避免物料输送过程中出现打滑偏移问题。机架两侧沿输送全程安装有圆管弯折成型的安全护栏，护栏通过竖直支杆与侧边梁固定连接，支杆等间距排布，护栏高度经过合理设定，既能够防止输送过程中物料从侧边掉落，也可避免人员误触运转的皮带与辊筒部件，提升设备使用安全性。张紧端设计有可调式张紧结构，可通过调节螺栓调整从动辊筒的前后位置，实现皮带张紧度的灵活调整，补偿皮带长期使用产生的蠕变伸长，保证皮带始终处于合适的张紧状态，避免运转时出现跑偏、打滑问题。建模过程中对各部件的装配关系进行了精准约束，支撑腿与横梁之间采用焊接连接的模拟约束，减速机与机架之间通过螺栓安装位实现定位，辊筒与侧边梁之间通过轴承座实现转动配合，所有部件的干涉检查均已完成，不存在装配冲突问题。渲染阶段为金属机架赋予灰色喷塑的金属材质，减速机外壳赋予绿色油漆的铸铁质感，护栏与辊筒轴件赋予亮面金属镀锌质感，通过不同材质的区分清晰展现各部件的功能属性，整体渲染效果层次分明，可直观呈现设备的整体结构与各部件的装配位置，为后续的工程出图、生产加工以及设备改造提供精准的三维参考依据，该结构可适配多种生产流水线的物料转运需求，可根据实际输送长度、载重需求对机架尺寸、辊筒直径、减速机参数进行对应调整，具备较强的通用适配性。
