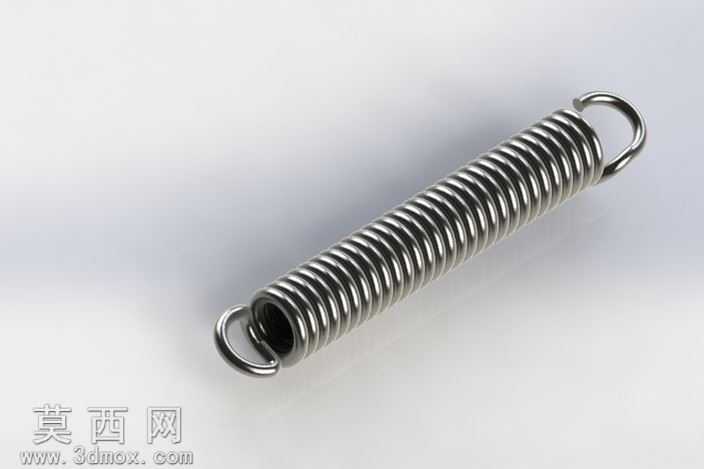

带双耳挂钩的拉伸弹簧三维建模作品

本作品为带双耳挂钩的拉伸弹簧三维建模成果，建模过程以SolidWorks为核心工具，严格遵循拉伸弹簧的工业设计规范完成全流程制作。建模初期先梳理拉伸弹簧的核心结构逻辑：该零件由密圈螺旋弹簧主体、两端一体成型的圆环形挂钩两部分组成，建模时首先确定弹簧的基础参数，包括簧丝直径、弹簧中径、有效圈数、自由长度、挂钩内径与开口尺寸，所有参数均参考通用五金拉伸弹簧的行业标准设定，保证模型的工程实用性。建模阶段采用螺旋线扫描作为核心建模方式，首先绘制螺旋线路径，精准设定螺旋线的螺距、圈数与起始角度，保证簧丝排列紧密无间隙，符合拉伸弹簧零初拉力的基础结构特征；随后绘制簧丝的圆形截面轮廓，沿螺旋线路径完成扫描生成弹簧主体部分。两端挂钩的建模采用路径延伸与扫描结合的方式，将螺旋线的两端端点平滑过渡延伸为半圆弧环形路径，保证挂钩与弹簧主体衔接处无棱角、无结构断层，还原实际拉伸弹簧一体绕制成型的工艺特征，同时对挂钩的受力过渡区域做圆角处理，避免模型出现应力集中的结构缺陷。材质与渲染环节，为模型赋予不锈钢金属材质，调整材质的反射率、粗糙度与金属度参数，还原不锈钢弹簧表面的哑光金属质感，渲染时采用柔和的影棚布光，突出弹簧螺旋结构的层叠光影与金属表面的细腻反光，清晰展现簧丝的均匀直径与挂钩的规整形态。结构设计上，模型严格还原拉伸弹簧的受力特征，两端挂钩的环形结构可直接用于挂载连接，弹簧主体的密圈结构保证受拉时可产生均匀弹性形变，所有尺寸参数均符合通用五金配件的装配要求，可直接用于机械装配场景的模拟、产品结构演示或工程图纸导出参考。建模过程中对螺旋线的收尾端做了贴合实际工艺的闭合处理，避免出现簧丝突出的结构错误，挂钩的环形平面与弹簧轴线保持平行，保证实际装配时的受力方向与弹簧轴线一致，符合拉伸弹簧的实际使用需求。
