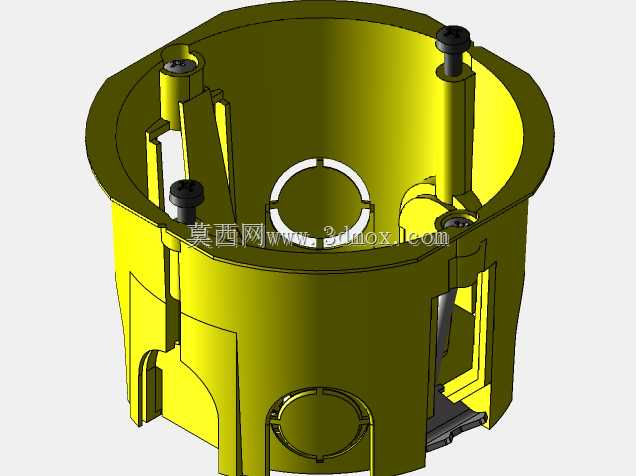

圆形暗装电气接线底盒结构设计

　　这款圆形暗装接线底盒主要面向民用建筑室内电气布线场景，适用于砖混、现浇混凝土墙体的开关、插座点位预埋作业，是室内低压配电线路末端的核心防护构件，承担着导线接头防护、面板安装承载、墙体隔绝防护的多重作用。从结构设计逻辑来看，整体采用等径圆柱筒体构型，相较于传统方形底盒，圆形结构在混凝土浇筑过程中受力更均匀，能有效降低振捣环节出现的壳体挤压变形概率，同时圆形轮廓适配墙体开孔作业，无论是水钻开孔还是后期扩孔，都能减少边角处的墙体崩裂问题，适配老旧墙体改造的点位新增作业需求。

　　壳体侧壁预留多组不同规格的 Knock-out 敲落孔，孔位预设环形减薄槽，施工时可根据穿线管的走向与规格，直接敲除对应位置的孔盖即可穿管，无需额外切割开孔，孔位沿筒体周向均匀分布，覆盖水平、斜向多个进管角度，可同时满足单路进管、多路分线的不同布线需求，适配PVC穿线管、镀锌金属穿线管的常规连接尺寸。筒体内壁预设多组自攻螺丝安装柱，柱体与壳体一体注塑成型，内部嵌装金属螺母嵌件，避免塑料螺纹反复拆装后出现滑牙问题，安装柱的位置严格对应通用86型圆形开关、插座面板的安装孔距，无需额外调整即可适配市面主流面板产品，安装柱根部做加强筋结构处理，能承受面板安装时的螺丝锁紧力，长期使用不会出现柱体断裂问题。

　　盒体上下边缘做外翻边结构，预埋时外翻边可贴合墙体模板或墙面抹灰层，起到轴向定位作用，避免浇筑过程中底盒出现轴向移位，同时外翻边能封堵底盒与墙体开孔之间的缝隙，减少浇筑时水泥浆渗入盒体内部的概率。盒体侧壁设置多组弹性卡扣结构，用于暗装时与墙体开孔的内壁卡接固定，在轻质隔墙、空心砖墙体无法使用水泥预埋的场景下，可直接将底盒推入适配尺寸的开孔内，弹性卡扣自动张开卡紧孔壁，实现无水泥快速固定，卡扣表面做防滑齿纹处理，卡接后能承受50N以上的轴向拉拔力，不会出现面板安装时底盒被拉出的问题。

　　从安装边界尺寸来看，筒体的外径适配常规75mm直径的墙体开孔，筒体深度适配常规50mm的墙面抹灰层厚度，安装后盒口与完成墙面齐平，不会出现凹陷或突出问题，内部有效容积可容纳3组4平方毫米导线的接头余量，满足常规插座、开关的接线空间需求，避免导线挤压造成的绝缘层破损风险。盒体内部预留的导线固定卡槽，可将接入的导线沿卡槽排布，避免导线杂乱堆积在盒内影响面板安装，同时卡槽能固定导线接头位置，减少外力拉扯导线时对接头处的拉力，降低接线松脱的概率。

　　材质方面采用阻燃绝缘工程塑料一体注塑成型，壳体壁厚均匀，在保证结构强度的前提下尽可能缩减壁厚，提升内部有效使用空间，材料的阻燃等级满足建筑电气配件的相关要求，遇明火时不会持续燃烧，同时绝缘性能可有效避免导线漏电传导至墙体的风险。整体结构无多余零散部件，所有功能结构均与壳体一体成型或预装到位，施工现场无需额外组装配件，可直接预埋安装，能有效提升现场施工效率，减少施工环节的配件遗漏问题。在多底盒并排安装的场景下，圆形结构的相邻盒体可通过侧壁的卡扣结构互相拼接定位，保证相邻面板的安装间距一致，不会出现高低差或间距不均的问题，提升墙面安装后的整体美观度。
