大功率集成式COB全量程发光二极管结构

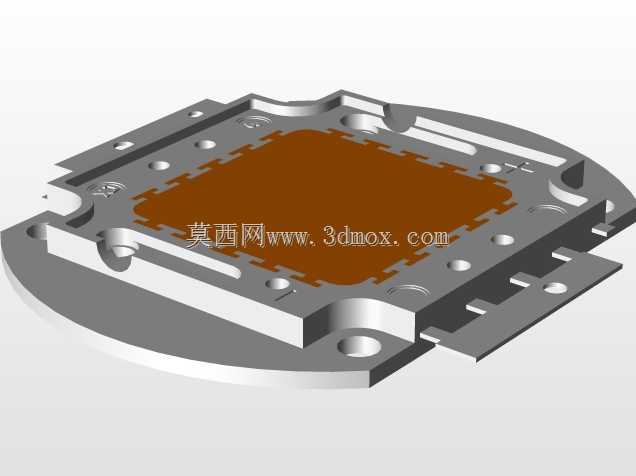

　　这款集成式发光单元的结构设计，核心围绕大功率照明场景的散热与安装适配需求展开，在工业照明、户外投光、商用大功率补光等场景中，这类封装结构的光源是核心发光部件，区别于小功率贴片LED的分散排布，该结构将多颗发光芯片集成在单一陶瓷基载板上，通过围坝结构完成荧光胶层的定域填充，能在有限的发光面内实现全量程均匀的光输出，避免多颗分立器件排布带来的光斑断层、色温不均问题。从结构细节来看，载板周边的安装基座采用耐高温绝缘塑压材质成型，基座上预留的多组定位孔与卡扣位，是匹配下游灯具散热器安装的核心边界，不同安装耳位的开孔尺寸做了差异化设计，能兼容两种不同孔距的散热器安装规格，减少下游灯具厂商的结构改造成本。基座与陶瓷载板的配合面做了0.

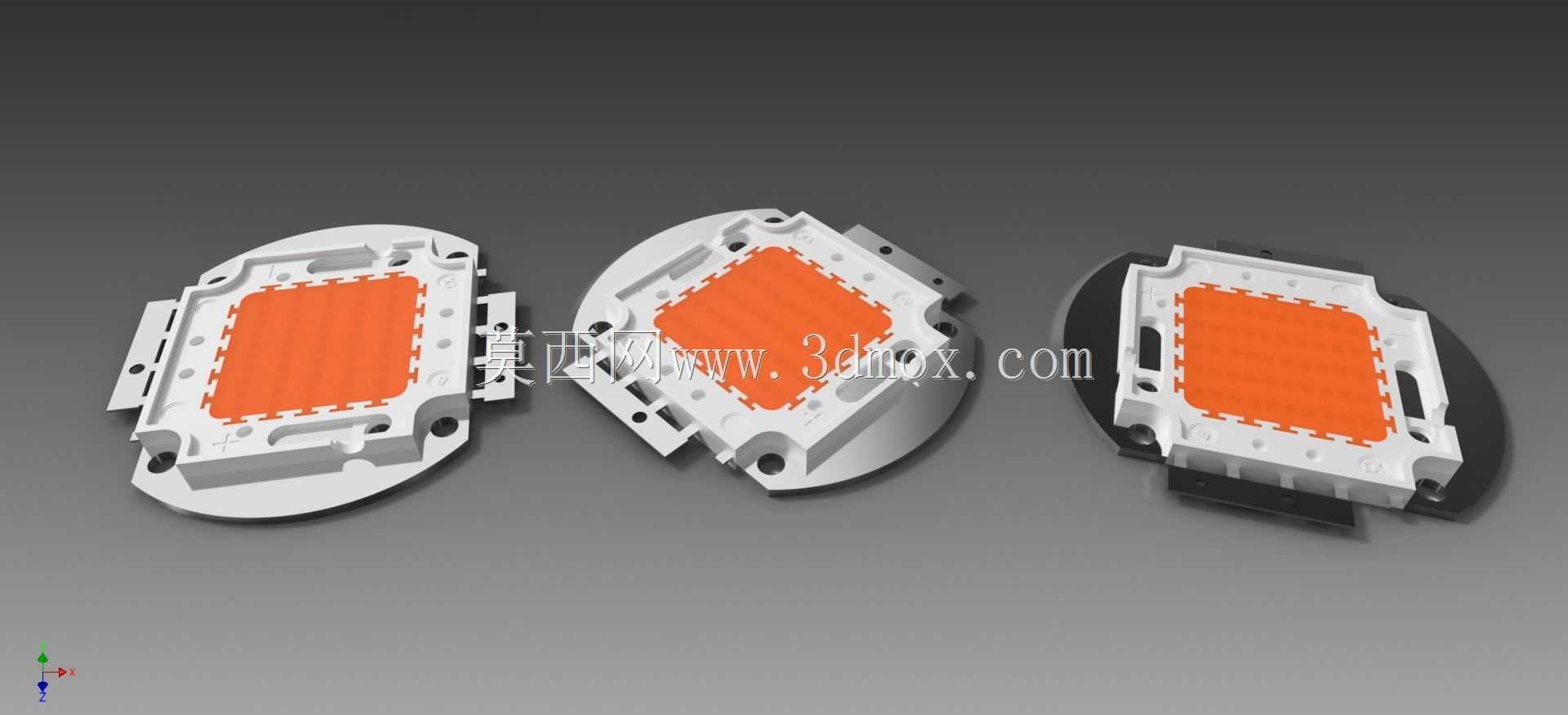

　　15mm深度的沉台设计，装配时载板嵌入沉台后通过耐高温导热胶粘接固定，能避免载板在长期高低温循环工作中出现移位，同时沉台结构可以约束导热胶的溢出范围，防止胶液流到载板正面的发光区域影响出光效率。发光区域的橙色荧光胶层采用围坝点胶工艺成型，围坝高度控制在0.8mm，既保证荧光胶层有足够的厚度实现色温一致性，又不会因为胶层过厚导致光线在胶层内部反复折射损失光效。基座侧面预留的焊盘走线槽，能让载板的正负极引线顺着槽位引出到基座背面的接线位，避免引线裸露在发光面周边被光线长期照射出现老化脆化，同时走线槽的圆角设计能防止引线装配时被硬角刮破绝缘层。从安装边界来看，三款不同安装耳结构的基座，分别适配圆形投光灯、方形模组灯、

　　嵌入式筒灯三类常见的大功率灯具安装场景，圆形基座的外圆直径统一为48mm，方形基座的安装孔中心距为39mm，嵌入式基座的侧边卡扣突出量为2.3mm，所有结构的总厚度控制在7.2mm以内，能匹配市面上绝大多数存量大功率灯具的光源仓尺寸，不需要对原有灯具的结构做大幅修改就能直接替换升级。设计过程中重点考量了长期工作的结构可靠性，基座材质选用添加了导热填料的PPS工程塑料，热变形温度超过260℃，能承受光源工作时载板传递过来的持续高温，不会出现基座软化变形的问题；安装孔位内嵌了0.5mm厚度的金属衬套，在螺丝锁紧安装时能分散锁紧压力，避免塑质基座被螺丝压裂，同时金属衬套能提升安装结构的抗振动性能，在户外灯具遇到强风、

　　车载照明遇到颠簸的场景下，不会出现光源松动移位的问题。发光面周边的白色塑质基座表面做了微结构哑光处理，能将发光芯片侧面溢出的光线反射到出光方向，提升整体的光出射效率，相比光滑表面的基座，哑光微结构能减少镜面反射带来的眩光问题，让输出的光线更加柔和均匀。在结构的公差匹配上，载板与沉台的配合间隙控制在0.05-0.1mm之间，既保证粘接时有足够的胶层厚度填充间隙提升导热效率，又不会因为间隙过大导致载板装配后出现偏斜，影响后续光学透镜的配光效果；安装孔的位置度公差控制在0.1mm以内，能保证自动化装配时螺丝可以顺利穿过孔位，不会出现卡料、偏位的问题，适配灯具厂商的自动化产线装配需求。这类集成光源结构的设计，本质是平衡光学性能、散热需求、安装适配性、量产可靠性四个维度的需求，没有追求单一参数的极致，而是从下游应用的实际装配、使用场景出发，把每个结构细节的冗余量控制在合理范围，既不会因为结构冗余导致成本上升，也不会因为公差过严提升量产的不良率，能很好适配大功率照明领域对光源部件长寿命、易装配、光效均匀的核心要求。
