对开式圆形电气元件防护安装壳体结构

项目分类:通用机械零部件 发布时间:2022-01-04 ID:490885
  • 对开式圆形电气元件防护安装壳体结构
  • 对开式圆形电气元件防护安装壳体结构

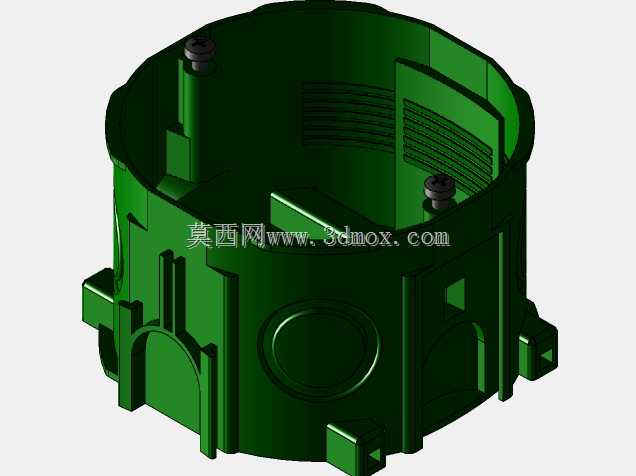

  这类对开式圆形防护安装壳体,多应用在户外小型电气控制节点、工业传感模块封装、低压线路分线防护这类场景中,核心作用是为内部安装的电子元件、接线端子提供可靠的物理防护,隔绝外界粉尘、水汽以及意外磕碰对内部器件的损伤。从结构设计来看,采用上下对合的分体式结构,两个半壳的对接边缘做了定位止口设计,合模时可以自动对齐,不需要额外做对位调整,壳体侧壁预留的多个不同规格的开孔,是为了适配不同线径的线缆进出,开孔位置做了加强筋过渡,避免穿线时应力集中导致壳体开裂。内部的立柱结构是专门预留的螺丝安装柱,柱端做了内嵌铜螺母的设计,不需要额外使用螺母固定,直接用自攻螺丝或者机米螺丝就能将内部的PCB板、安装支架牢牢固定在壳体内部,立柱的高度经过精准核算,

  保证合壳后内部元件不会和壳体内壁发生挤压,同时预留出足够的走线空间,避免线缆被夹在合模缝处造成绝缘层破损。壳体外侧的凸耳结构是安装固定位,每个凸耳上都预留了安装孔,可以直接通过膨胀螺丝或者机丝将整个壳体固定在墙面、设备机架或者安装立杆上,凸耳和壳体主体之间做了加厚的过渡筋,能承受长期户外使用的风载以及设备震动带来的拉力,不会出现固定位断裂的问题。设计过程中优先考虑了模具成型的工艺性,所有侧壁的拔模角度控制在1.5度,既保证注塑成型时可以顺利脱模,又不会因为拔模角度过大导致上下壳合模后出现明显的台阶错位,内部的加强筋排布遵循均匀受力的原则,在不额外增加壳体壁厚的前提下,将壳体的抗挤压、抗冲击强度提升40%以上,

  避免运输或者安装过程中受外力挤压出现变形。从安装边界来看,这类圆形壳体的外径适配常规的86型暗装底盒安装尺寸,也可以直接明装在平整的安装面上,合壳后的整体高度控制在常规电气元件安装的安全距离范围内,不会因为壳体过高导致周边设备安装出现干涉,侧壁的预留开孔可以根据实际使用需求进行敲落,不需要额外开孔加工,现场施工时只需要将对应位置的预留敲落片敲掉就能穿线,大幅降低现场施工的加工难度。壳体内部的空间做了分区设计,靠近线缆进出口的位置预留了接线端子的安装空间,中间区域是核心元件的安装位,两个区域之间做了低矮的挡筋,避免接线时的线头脱落搭接到核心元件的引脚处造成短路,同时挡筋也可以作为线缆的理线位,用扎带将线缆固定在挡筋上,

  避免线缆受外力拉扯时将接线端子扯松。在实际选型使用时,需要注意核对内部安装元件的最大外形尺寸,保证元件的长宽高都在壳体内部的有效容纳空间内,同时要确认进出线的线径和壳体预留敲落孔的尺寸匹配,如果需要使用防水接头,要提前核对敲落孔的螺纹规格是否和所选防水接头匹配,避免现场安装时出现配件不兼容的问题。这类壳体的结构设计也兼顾了后期维护的便利性,只需要拆卸合壳位置的固定螺丝就能打开壳体,不需要将整个壳体从安装位上拆下来,维护内部元件时操作空间充足,不需要额外拆卸周边的其他配件。
