注射模用台阶式浇口衬套结构设计

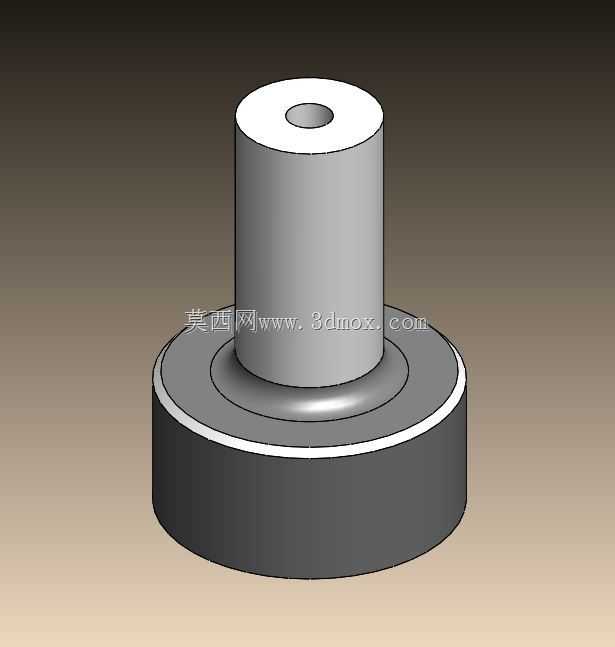

　　在注塑模具的浇注系统设计环节，浇口衬套是连接注塑机喷嘴与模具内部流道的核心衔接零件，直接影响熔融塑料的进料稳定性、压力传递效率以及模具浇口位置的使用寿命，是注塑模架上不可或缺的标准配套结构件。这款台阶式结构的浇口衬套，采用带法兰底座的同轴阶梯轴设计，上部为等直径的圆柱导向段，中心开有贯穿的进料通孔，下部为直径更大的圆盘形法兰定位台，法兰与上部圆柱的衔接位置做了圆弧过渡处理，避免应力集中导致的衬套开裂问题。从实际注塑生产的应用场景来看，这类衬套主要安装在定模侧的模架面板上，法兰底座嵌入面板预先加工的沉孔内实现轴向定位，上部圆柱段伸入定模板的流道孔内，中心通孔直接对接注塑机喷嘴的出料口，将加热塑化后的熔融塑料平稳导入模具的主流道，

　　再分流到各个型腔完成注塑填充。设计这类衬套时，首先要考虑与注塑机喷嘴的匹配性，衬套上端的进料孔倒角需要与喷嘴前端的球面弧度完全贴合，防止注塑过程中出现溢料、飞边问题，同时中心进料孔的直径要略大于注塑机喷嘴的出料孔径，避免喷嘴与衬套对中偏差时出现堵料、冷料堆积的情况。衬套的法兰底座厚度需要匹配模架面板的沉孔深度，保证安装后衬套上端面与面板表面齐平，不会出现凸起干涉注塑机喷嘴前进，或是凹陷导致喷嘴贴合不紧密的问题；上部圆柱段的外径需要与定模板上的安装孔保持小间隙配合，既保证衬套拆装更换的便利性，又能避免配合间隙过大导致的溢料渗入模板缝隙。从功能特性上看，这类带法兰的浇口衬套相比直筒式衬套，轴向定位更可靠，

　　承受注塑机喷嘴的反复顶压时不会出现轴向窜动，法兰的大接触面积能分散喷嘴顶压的应力，避免模架面板被压出凹痕，延长模架的整体使用寿命。衬套中心的进料通道内壁需要做高光洁度处理，减少熔融塑料流动时的阻力，降低注射过程的压力损失，同时光滑的内壁也能减少冷料残留，避免换色生产时出现旧料混色的问题。在实际模具装配过程中，衬套的安装同轴度需要严格控制，中心进料孔必须与主流道、喷嘴保持在同一轴线上，偏差过大会导致进料时塑料流动偏向一侧，出现填充不均、浇口残留过高的问题，甚至会在高速注射时产生剪切过热导致塑料分解。衬套的材质通常选用耐磨、导热性均匀的模具钢，经过淬火处理后达到合适的硬度，既能承受喷嘴反复顶压的磨损，

　　又能配合模具温度调节系统保持进料段的温度稳定，避免熔融塑料在进料孔内提前冷却凝固造成堵料。对于不同规格的注塑机，需要匹配对应尺寸的浇口衬套，大吨位注塑机对应的衬套法兰直径更大、进料孔更粗，以满足大流量塑料进料的需求，小吨位精密注塑用的衬套则会缩小各部分尺寸，保证进料精度，减少浇口残留的料把大小，降低后续修剪浇口的工作量。在模具维护环节，浇口衬套属于易损配件，当进料口出现磨损、碰伤导致溢料时，不需要拆卸整套模架，只需要将衬套从面板上敲出更换即可，大幅降低模具的维护成本和停机时间。设计建模时需要重点保证各段圆柱的同轴度公差，法兰端面与圆柱轴线的垂直度公差，以及中心进料孔的尺寸精度，这些形位公差直接决定了衬套安装后的使用效果，若同轴度偏差过大，会导致喷嘴贴合不严，注射时出现漏胶，清理漏出的冷料不仅费时，还可能刮伤模架表面。另外衬套与模板安装孔的配合段需要预留合适的公差，过盈量过大会导致拆装困难，过松则会出现衬套被喷嘴顶退、溢料的问题，通常采用H7/m6的过渡配合，既保证定位可靠，又能在更换时顺利拆卸。
