真实尺寸普通自行车前叉结构设计

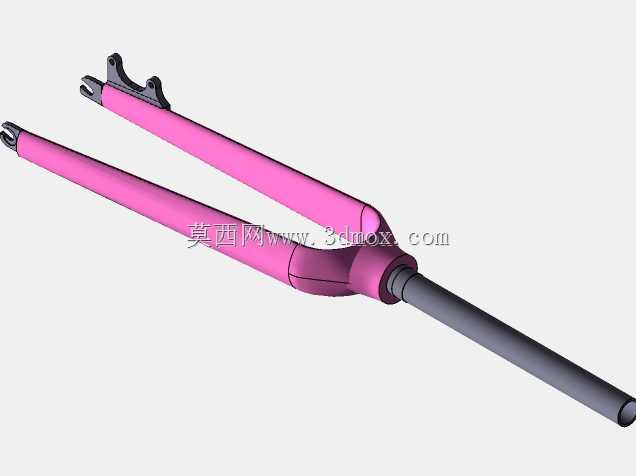

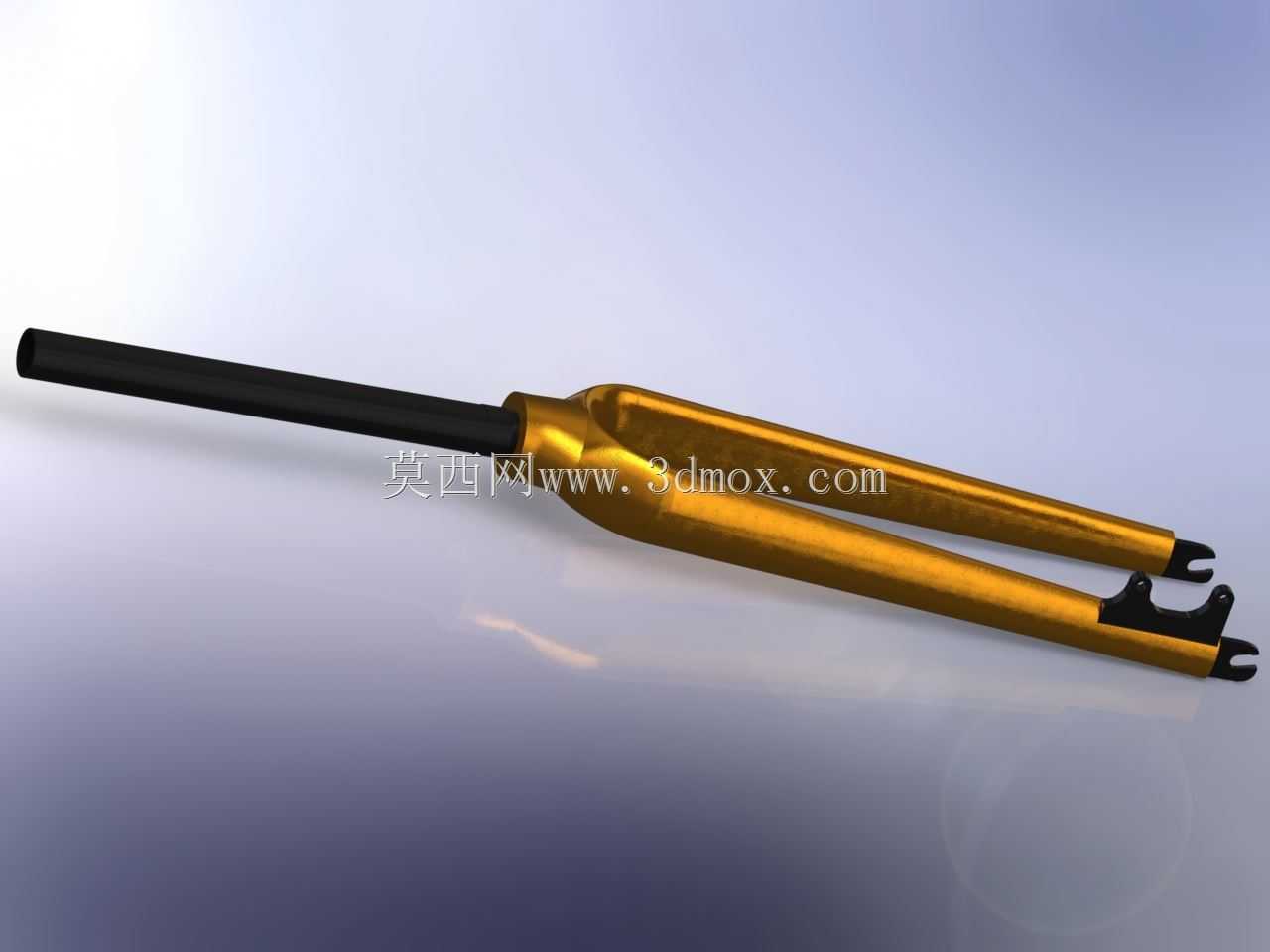

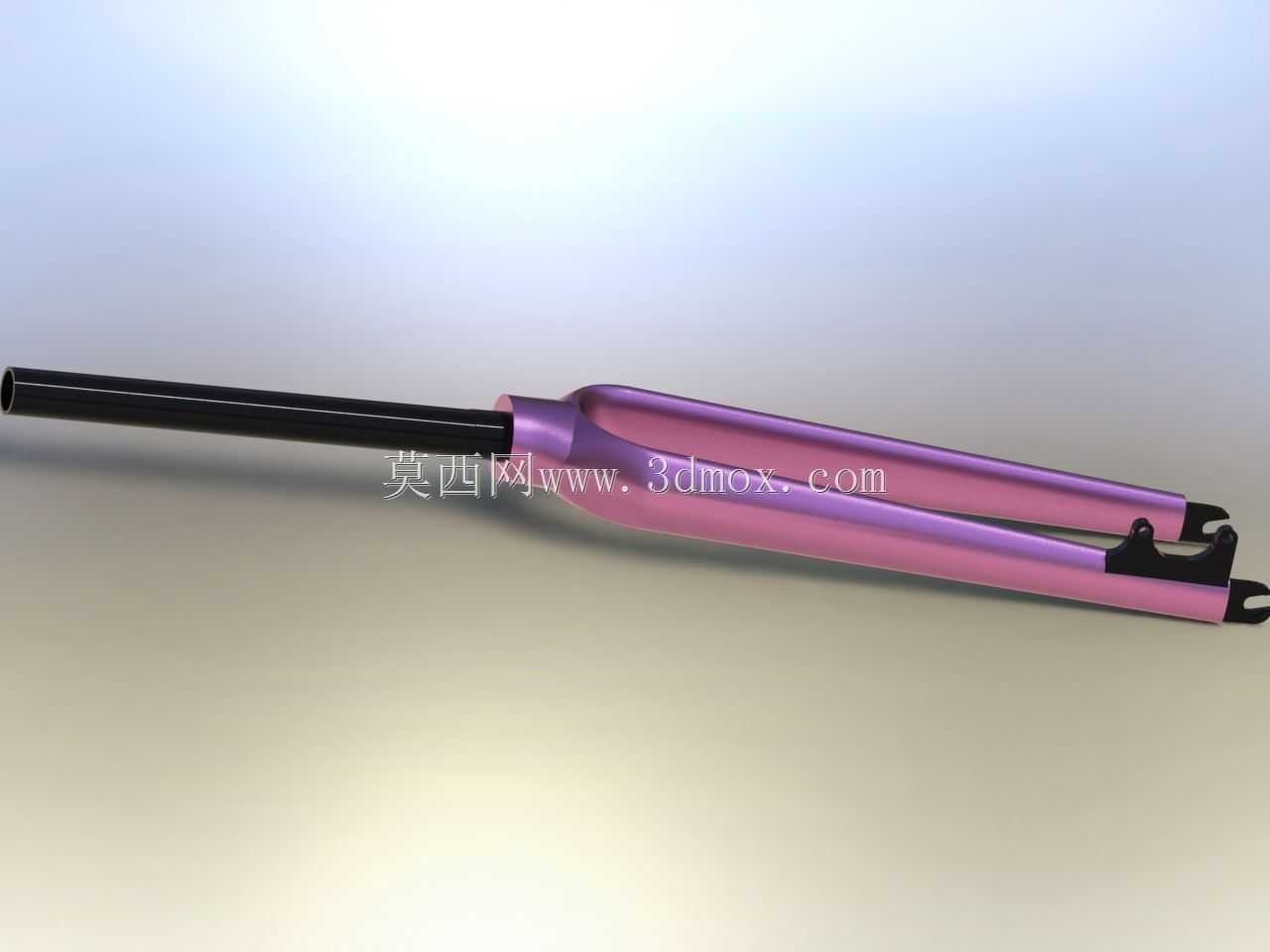

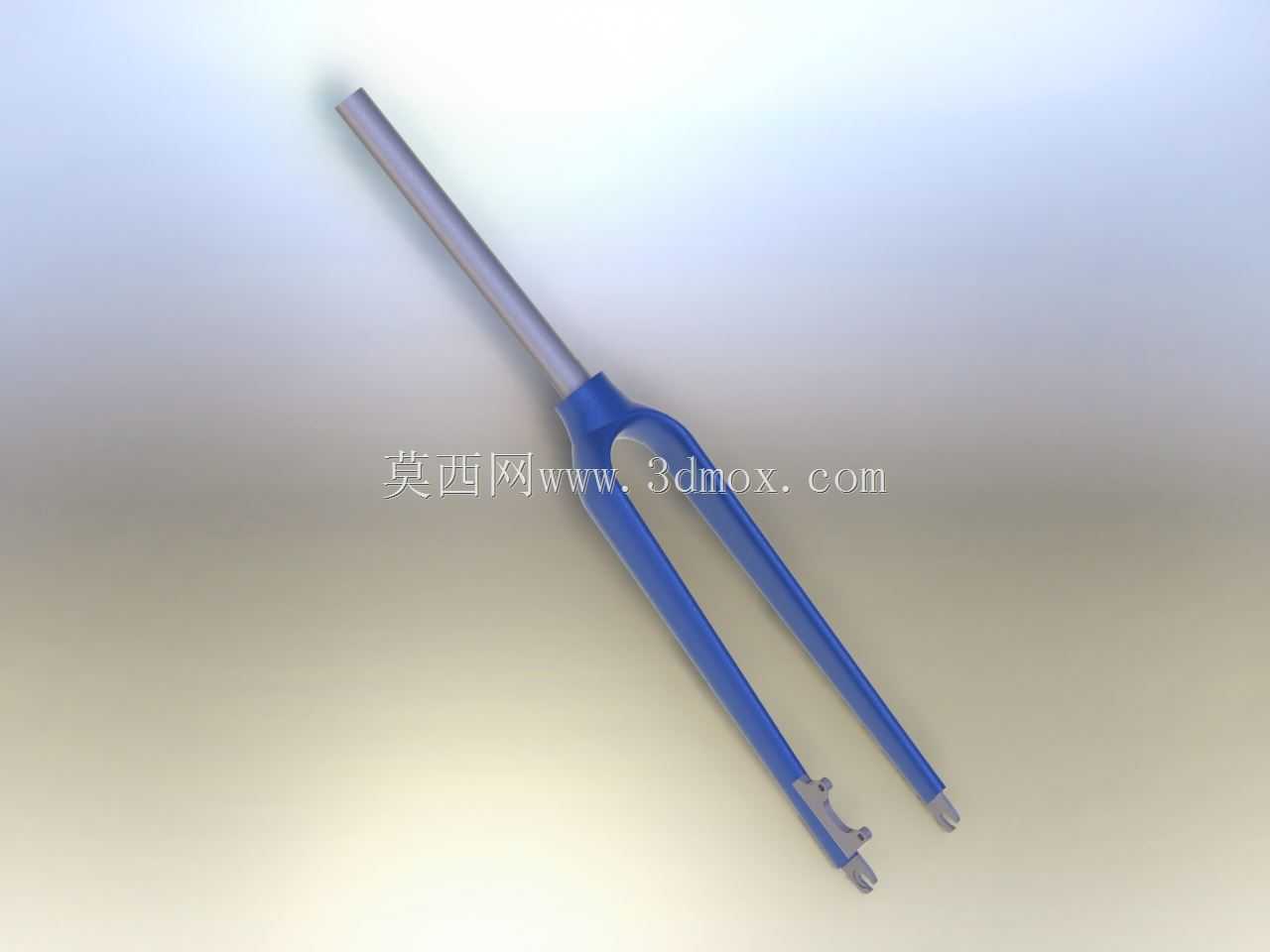

　　日常通勤、休闲骑行场景中，自行车前叉是连接前轮组与车架头管的核心受力构件，其结构合理性直接决定骑行转向精度、路面冲击缓冲表现与整车行驶安全性。这款前叉采用常规硬叉构型设计，上舵管为标准圆柱直杆形态，适配主流28.6mm口径的车架头管碗组安装尺寸，舵管插入车架头管后的预留截管长度覆盖150mm-220mm的常规调整区间，可适配不同身高用户的车把高度调整需求，无需额外定制非标舵管即可完成整车装配。叉肩部位采用一体过渡构型，舵管与两支叉腿的衔接处做了大圆弧应力分散处理，避免骑行过程中路面冲击带来的应力集中问题，叉腿主体采用等强度变截面设计，靠近叉肩位置截面尺寸更大，向叉脚方向逐步收窄，在保证整体结构刚度的前提下合理控制构件自重，

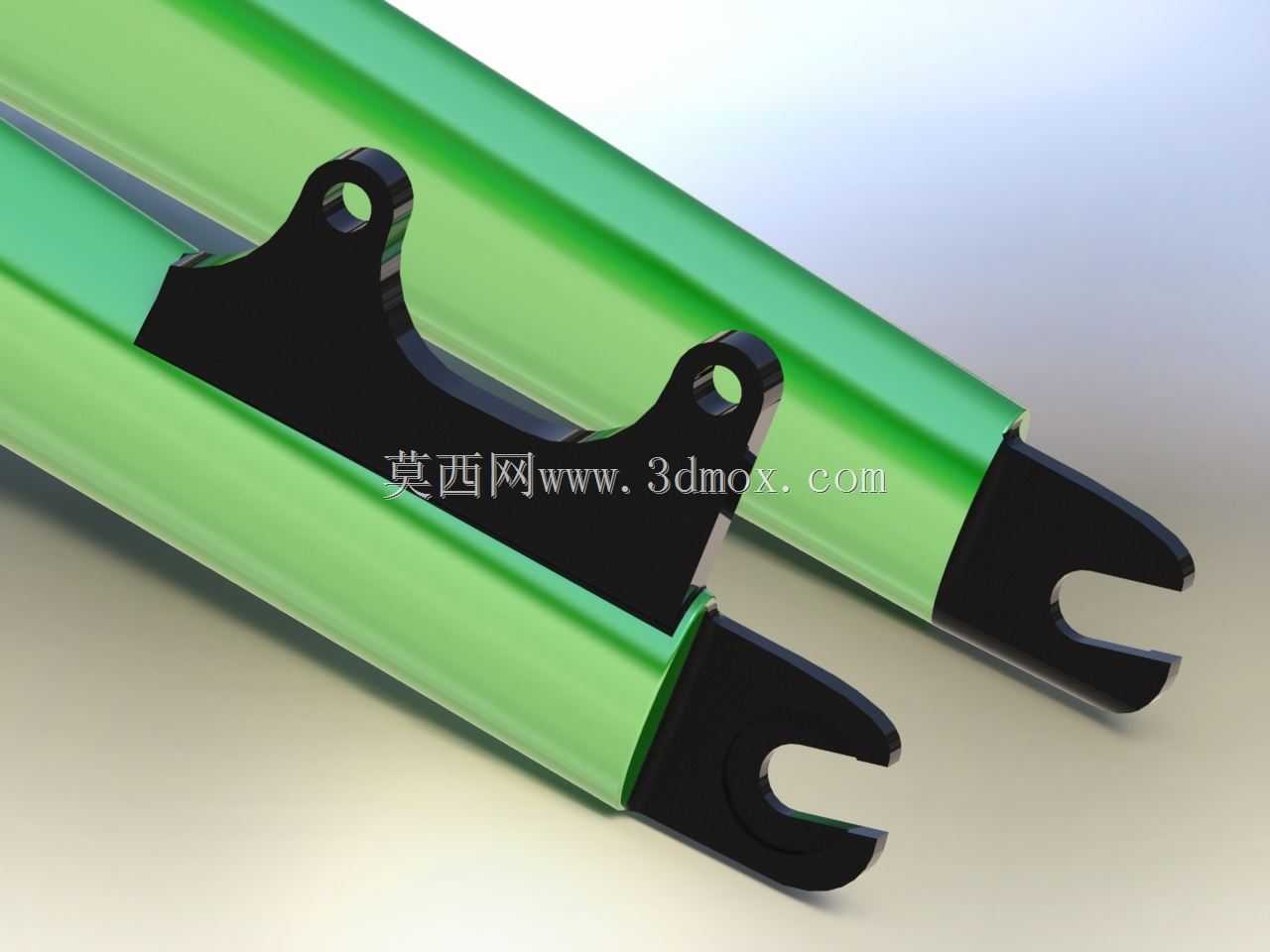

　　降低骑行过程中的簧下重量，提升转向操控的灵活度。叉脚位置采用标准开口式钩爪结构，适配常规9mm直径快拆轮轴与实心轮轴安装，钩爪开口的卡槽深度与宽度匹配主流公路车、城市通勤车的轮组安装尺寸，同时预留了V刹安装座的固定孔位，可兼容钳形刹、悬臂刹等常规轮圈制动结构的安装需求，无需额外焊接转接座即可完成制动系统装配。从实际使用场景来看，这款前叉可适配26寸、27.5寸等常规轮径的城市通勤车、休闲山地车使用，日常铺装路面骑行时，叉腿的结构形变可吸收部分路面细碎震动，提升骑行舒适度，遇到路面小幅颠簸时，整体结构的抗冲击强度可应对常规骑行过程中的垂直载荷与侧向载荷，避免转向过程中出现叉腿形变、舵管断裂等安全问题。

　　设计过程中严格遵循自行车构件的通用安装边界，舵管与车架头管的配合公差控制在H7/h6区间，保证碗组安装后的转动顺滑度，无卡滞、旷量问题；叉脚钩爪的对称度公差控制在0.2mm以内，保证前轮安装后与车架中心面重合，避免骑行过程中出现轮组偏摆、跑偏的问题；叉腿的开档尺寸严格控制在100mm的标准前轮开档尺寸，适配绝大多数市售常规前轮组的安装需求，无需对轮组花鼓进行额外调整即可完成装配。从结构受力角度分析，骑行过程中前叉需要承受前轮传递的垂直冲击载荷、转向过程中的侧向扭力、制动过程中的纵向制动力，这款前叉的叉肩过渡结构将舵管承受的转向力矩均匀传递到两支叉腿上，避免单侧叉腿受力过大出现形变，叉腿的截面形状采用椭圆构型，

　　相比圆形截面拥有更好的垂直方向抗弯刚度与侧向抗扭刚度，在应对不同方向载荷时都能保持稳定的结构形态，长期使用后形变量控制在安全阈值内，不会出现转向旷量、轮组偏摆等影响骑行安全的问题。对于结构设计从业者而言，这款前叉的建模过程完整还原了实际生产中的工艺特征，叉肩与叉腿的衔接处预留了焊接工艺的焊道空间，可直接对接后续的生产工艺建模需求，舵管、叉脚的安装特征完全匹配市售标准配件的尺寸参数，可直接用于整车装配的干涉检查、运动仿真分析，无需额外调整安装尺寸即可完成虚拟装配验证。
