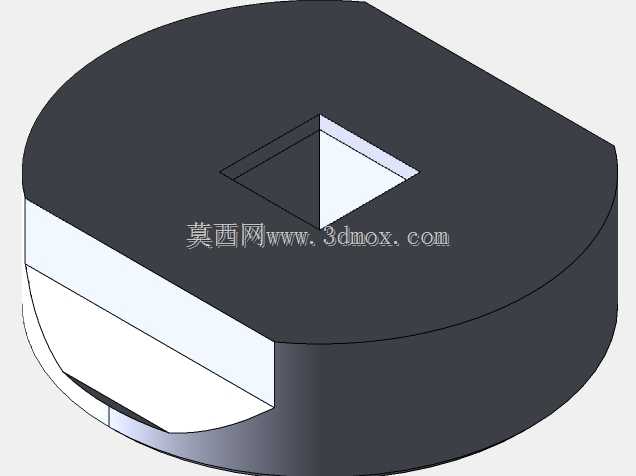

自行车BB386压入式中轴壳体及安装工装

　　这套结构对应自行车五通部位的压入式中轴壳体与配套安装工装，主要适配46mm内径的五通壳体规格，覆盖BB386、PF30两类主流压入式中轴标准，适配轴径30mm的自行车牙盘轴心，可兼容的五通宽度范围在68mm至86.5mm之间，能够覆盖公路车、山地车、砾石车等不同车型的五通尺寸需求，解决不同车架五通宽度差异下的中轴适配问题。

　　从实际应用场景来看，压入式中轴相比传统螺纹中轴省去了车架五通的攻丝工序，能够降低车架加工成本，同时增大轴心直径提升踩踏刚性，但压入式结构对安装精度要求极高，一旦压入角度偏斜，很容易出现转动卡滞、异响、轴承提前磨损的问题，配套的安装工装正是为了保证压入过程中壳体与五通保持同轴，避免单边受力导致的车架五通变形或者壳体压装错位。

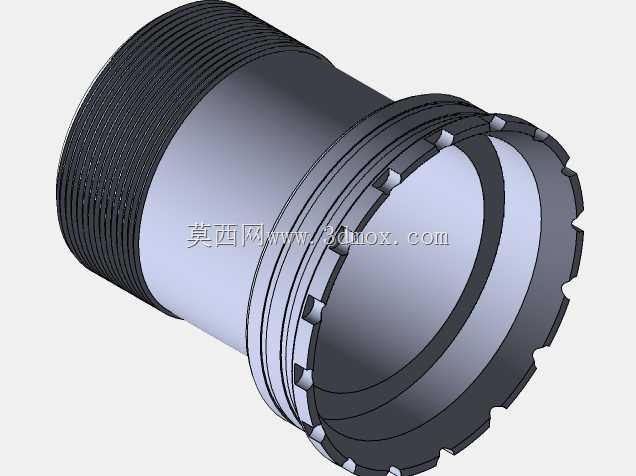

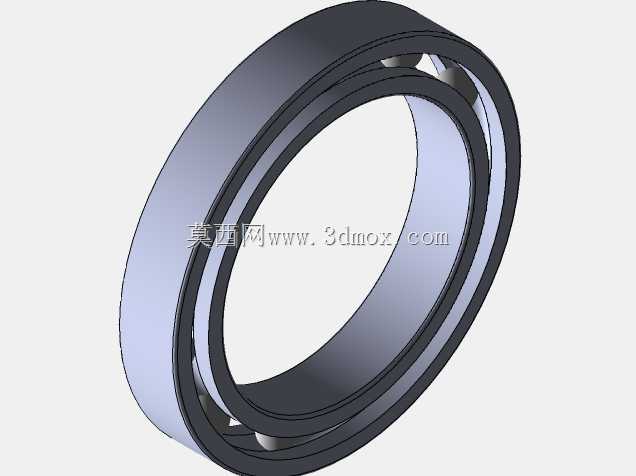

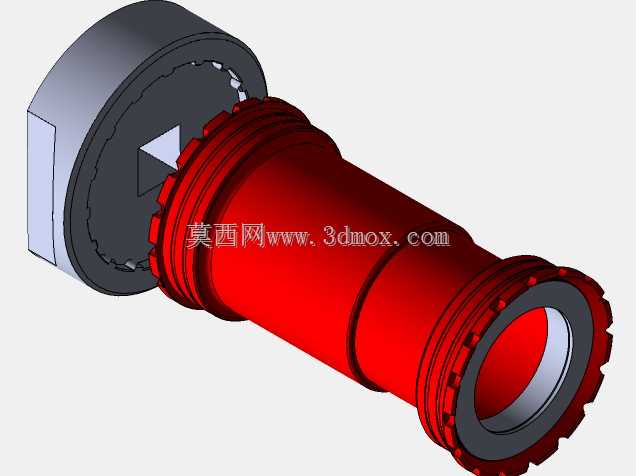

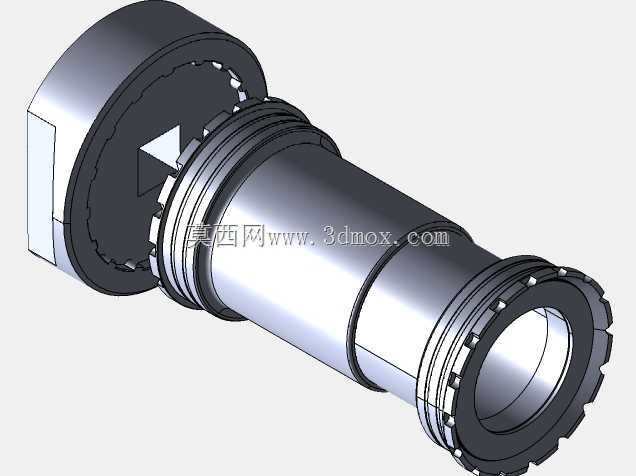

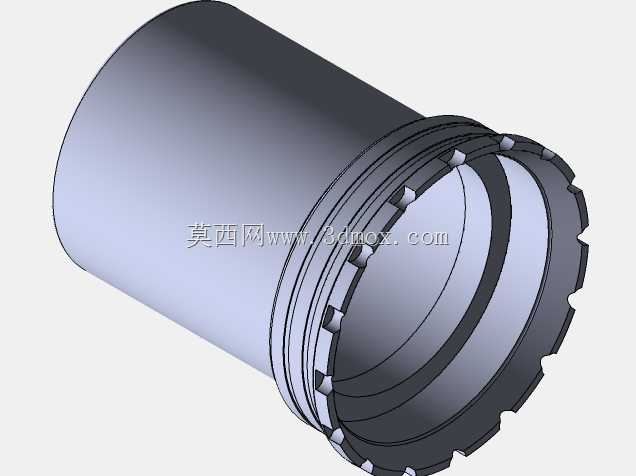

　　产品功能特性上，中轴壳体采用双侧轴承位设计，内置两颗6806-2RS橡胶密封轴承，这类轴承属于深沟球轴承，双面接触式橡胶密封能够阻挡骑行过程中泥水、沙尘进入轴承滚道，延长轴承维护周期，轴承内径30mm与轴心过盈配合，外径与壳体内孔过盈配合，壳体外侧的滚花结构能够增大与车架五通内壁的摩擦力，避免骑行过程中中轴出现轴向窜动、异响的问题。壳体两端的限位台阶能够控制压入深度，避免压装过度导致轴承预紧力过大，转动阻力升高。配套的安装工装一端带有与壳体端面卡槽匹配的定位凸台，压装时能够将压力均匀传递到壳体端面，避免压力直接作用在轴承上导致轴承损坏，工装的导向段能够在压入初期就对壳体进行同轴定位，保证压入全程壳体与五通轴线重合。

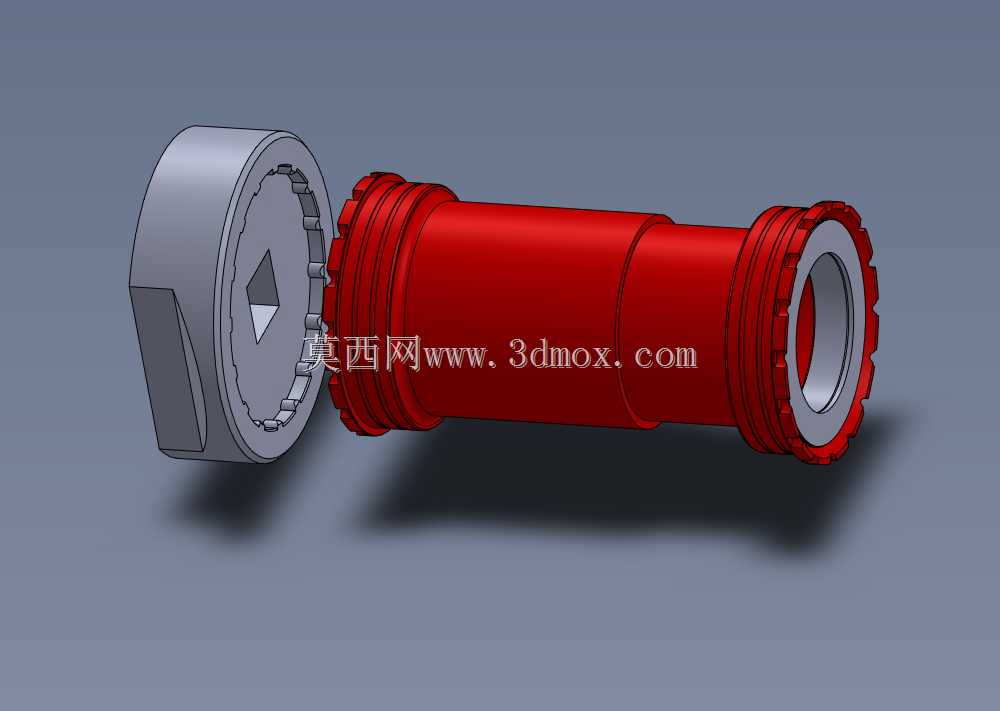

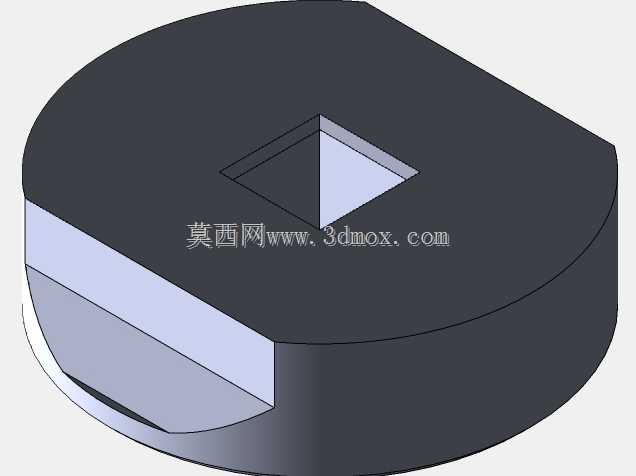

　　设计思路上，这套结构优先考虑了压装工艺的可行性与长期使用的可靠性，壳体的壁厚经过核算，在保证足够压装过盈量的前提下，避免壁厚过大导致五通内壁应力集中，尤其是碳纤维车架的五通部位，过大的压装应力可能导致碳纤维层间开裂，因此壳体的外圆公差控制在过渡配合偏紧的区间，既保证足够的连接强度，又不会对车架造成过大的膨胀应力。壳体表面的红色涂层一方面起到防锈作用，另一方面能够在压装时降低与五通内壁的摩擦阻力，让压入过程更顺畅。工装的设计充分考虑了通用压装工具的适配性，工装的受力端面为平面，既可以用专业压入工具操作，也可以在简易维修场景下用橡胶锤均匀敲入，降低了使用门槛。

　　安装边界方面，需要明确适配的车架五通内径必须为46mm，公差控制在H7区间内，五通端面需要平整无毛刺，避免压装后出现缝隙导致进水。适配的牙盘轴心直径为30mm，轴心的端面跳动需要控制在0.02mm以内，否则会导致轴承偏磨。安装时需要在壳体外壁涂抹专用的界面剂，填充壳体与五通之间的微小间隙，防止骑行过程中出现异响，同时避免接触面电化学腐蚀。压装过程需要保持两侧受力均匀，单边压入的深度差不能超过1mm，否则会导致轴承内圈不同心，增大转动阻力。轴承的预紧力需要控制在合理范围，预紧过大会导致轴承转动阻力大、磨损加快，预紧过小会出现轴向窜动，一般以安装后轴心转动无卡滞、无轴向旷量为合适标准。

　　从实际使用反馈来看，这套结构能够满足日常骑行、业余竞赛的使用需求，整体重量控制在108克，不会给整车增加过多重量，相比原厂同规格中轴成本更低，适合自行车维修、DIY组装场景使用，不过在大扭矩踩踏场景下，比如高强度越野、冲刺摇车时，需要定期检查中轴是否出现松动，毕竟压入式结构的连接强度相比螺纹结构还是存在一定局限，长期大扭矩输出下可能出现轻微转动的情况，需要定期维护重新压装。
