织带式防滑手动扳手结构设计

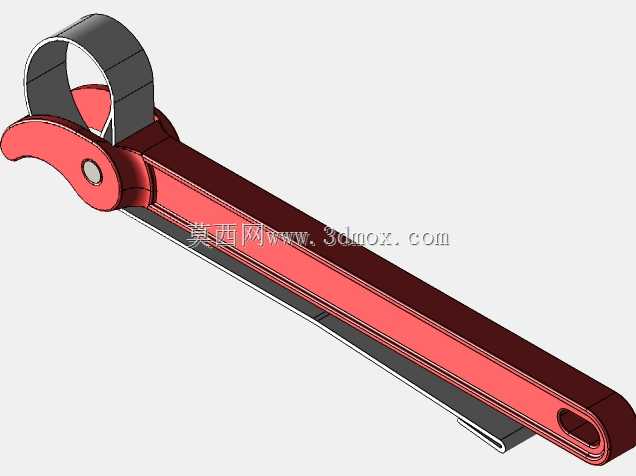

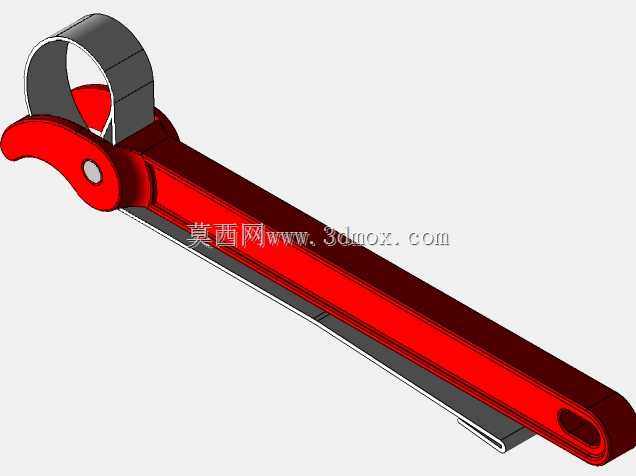

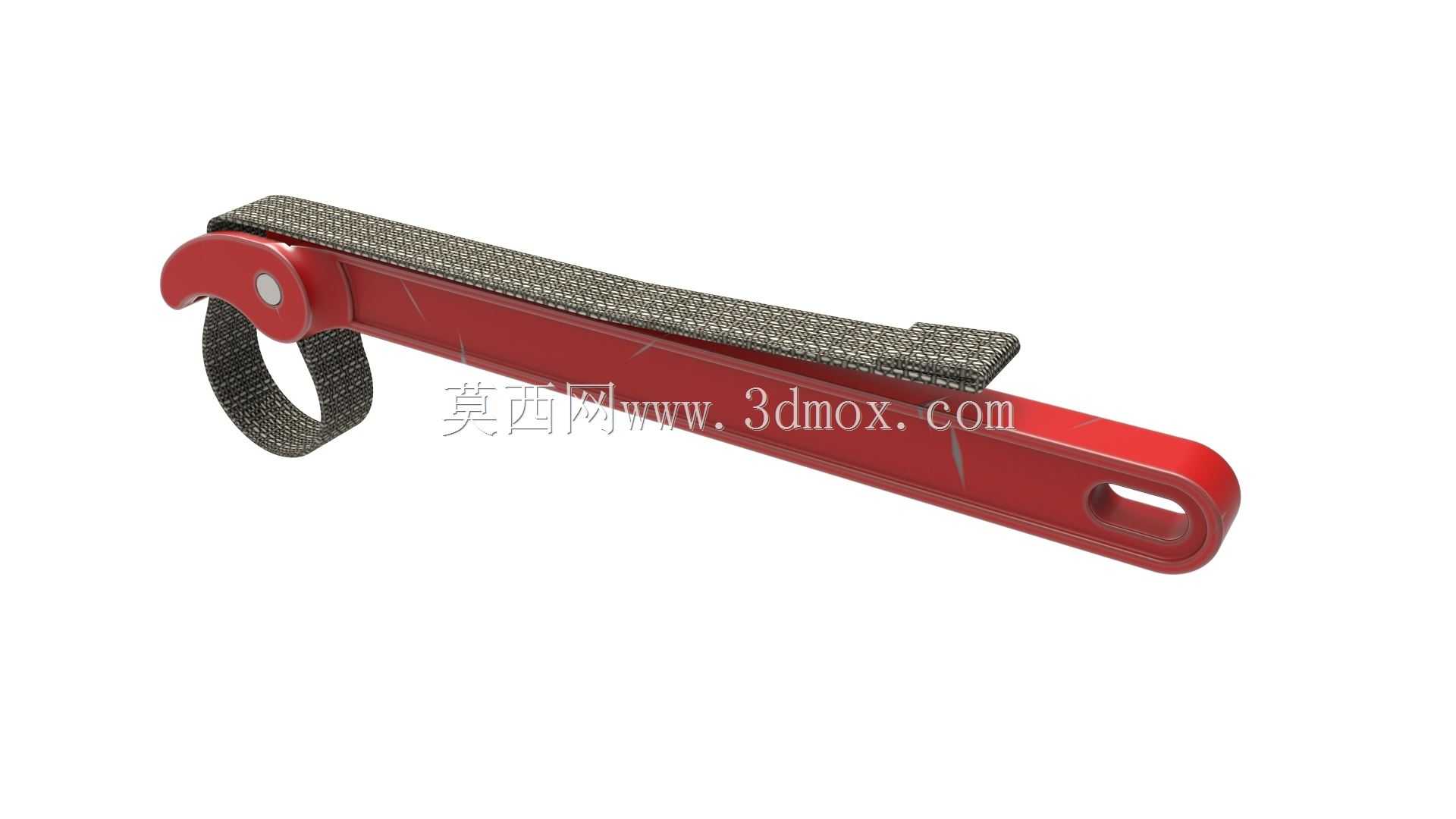

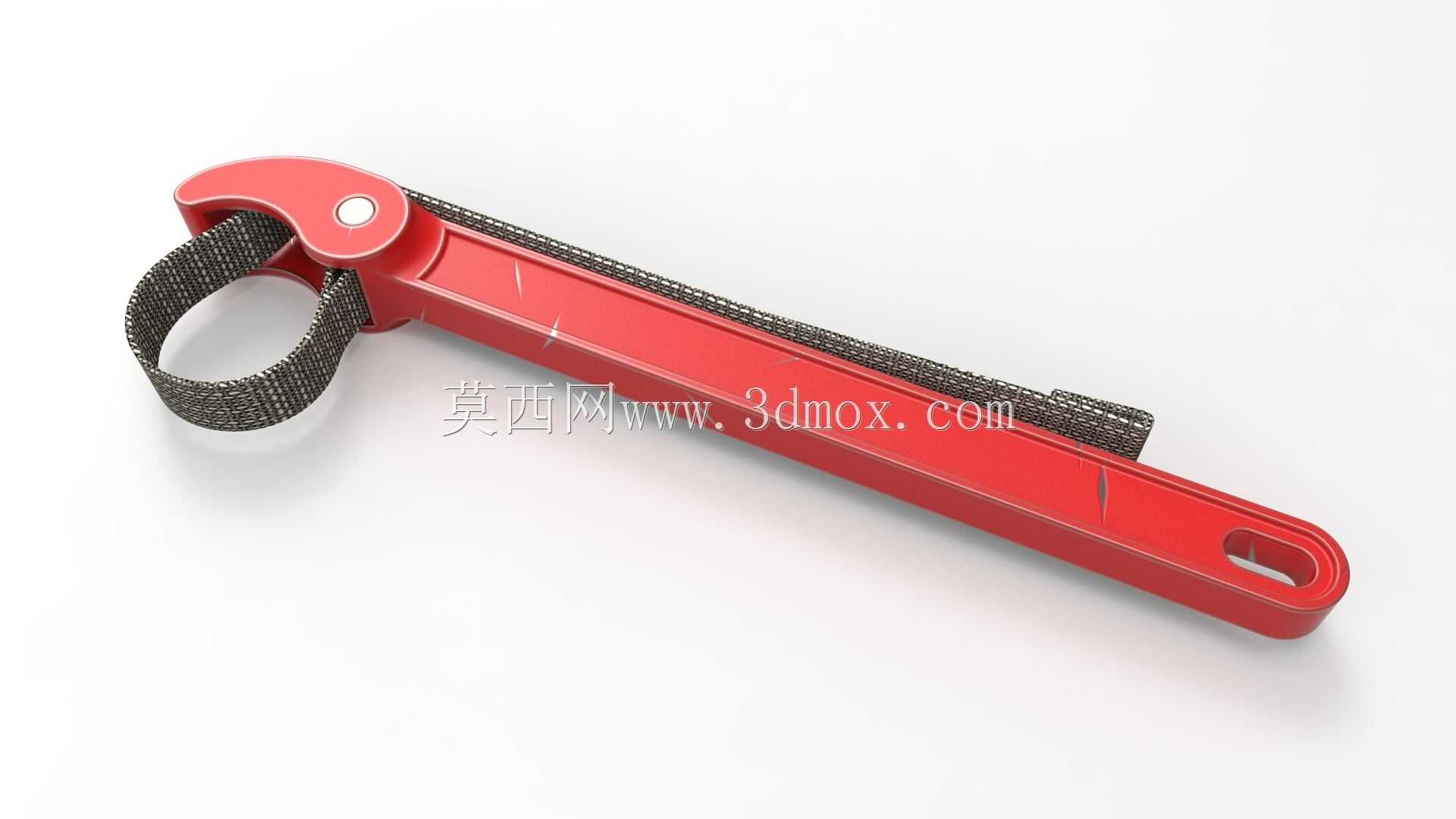

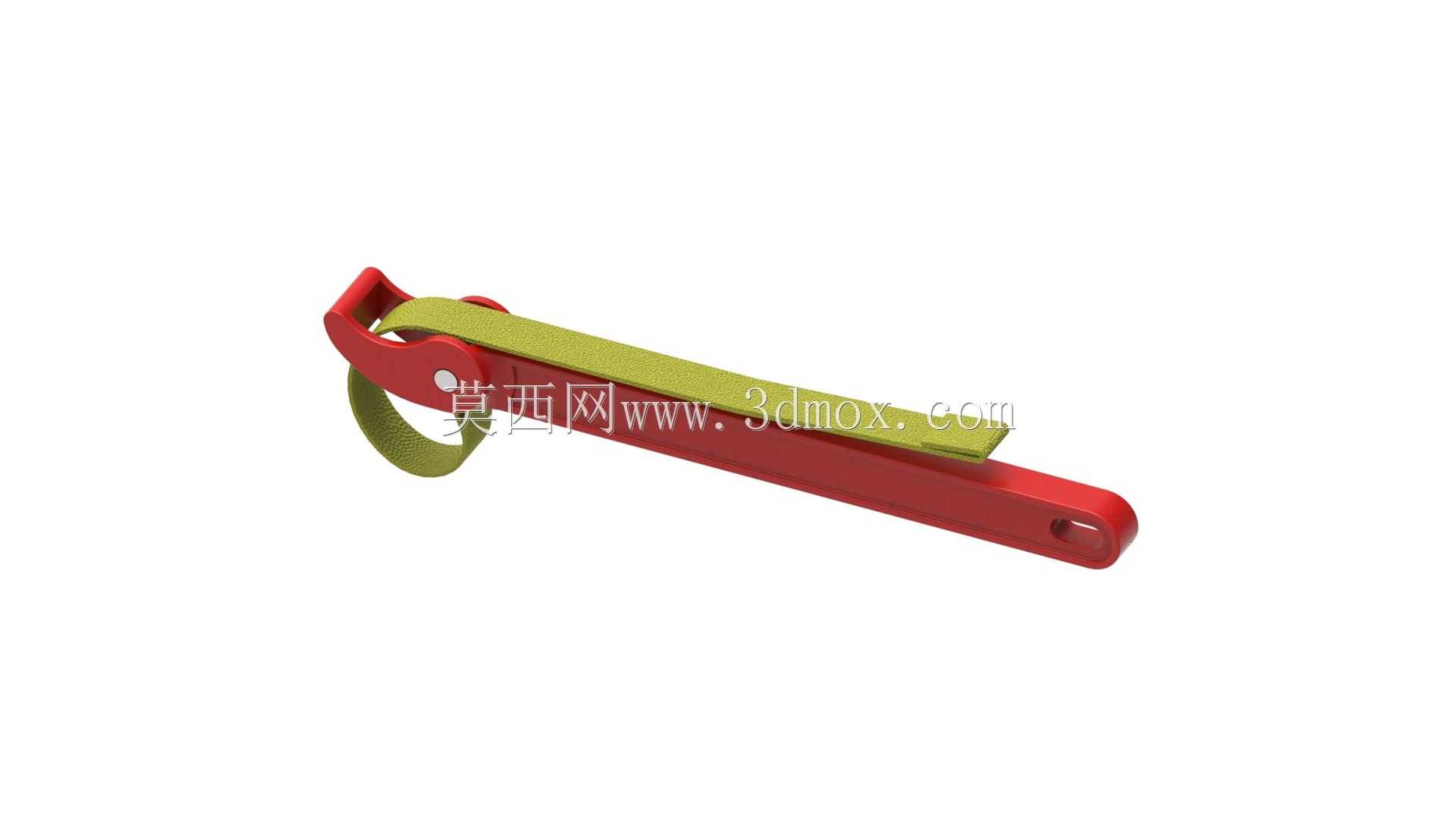

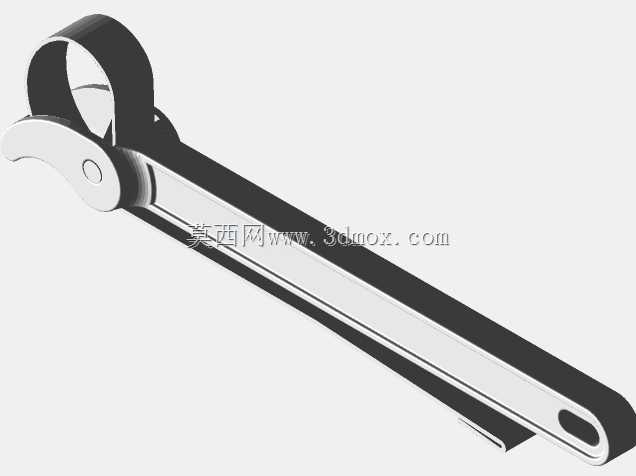

　　在设备维保、管路拆装、异形件紧固这类现场作业场景里，经常会遇到表面易刮伤、外形不规则、夹持面无标准棱角的工件，比如表面做了喷涂处理的管件、薄壁圆柱壳体、塑料材质的过滤筒外壳，常规的刚性钳口扳手要么容易夹伤工件表面，要么因为夹持接触面积太小出现打滑，甚至会因为应力集中把薄壁件夹变形，这时候带式扳手的适配性优势就非常明显。这款带式扳手的结构核心分为刚性手柄主体和柔性织带夹持两部分，长条形的手柄采用一体式结构设计，握持端做了符合人手抓握的弧度处理，末端开设的挂孔方便作业后悬挂收纳，不会在工具柜里杂乱堆放。手柄头部的铰接结构是整个工具的受力核心，织带一端固定在铰接轴旁的定位槽内，绕过待夹持工件后，另一端嵌入手柄杆身的织带导向槽内，

　　当施加扳动力时，织带会随着受力增大自动收紧，在工件外圆形成整圈的环抱式夹持，不会像齿形钳口那样在工件表面留下压痕。从实际作业的受力逻辑来看，这种环抱式夹持的接触面积是普通开口扳手的6到8倍，单位面积的压强大幅降低，哪怕是表面硬度较低的铜件、铝件、塑料件，也不会因为夹持力过大出现表面损伤，同时整圈包裹的摩擦力不会因为工件外形有轻微圆度误差就出现打滑，针对一些表面有油污的管路拆装场景，织带表面的粗糙纹理还能进一步提升摩擦系数，比普通扳手的适配场景更广。设计这款结构的时候，首先要考虑的是手柄的受力边界，扳动手柄时的最大受力点集中在头部铰接位置，所以这个位置的圆角过渡要做足够的应力释放，不能出现直角锐边，避免长期受力后出现应力开裂；

　　织带的选型要兼顾抗拉强度和柔韧性，宽度要匹配常见的工件直径范围，太窄的话会降低接触面积，太宽的话在小直径工件上无法完全贴合，反而会降低夹持力。手柄杆身的织带导向槽要做平滑的圆弧过渡，不能有尖锐的棱边切割织带，否则反复使用后织带容易出现起毛、断裂的问题，缩短工具的使用寿命。从安装和使用的边界尺寸来看，这款扳手的手柄长度适配成年人单手握持的发力范围，既不会因为太短导致发力不足，也不会因为太长在狭小的设备舱空间里无法转动；织带的展开长度覆盖了常规维保场景里常见的管件、筒形件直径范围，不需要额外更换不同规格的织带就能应对大部分作业需求。铰接位置的销轴要做防脱设计，避免使用过程中销轴脱落导致零件散落，织带与手柄的固定端要做压合加固，

　　不能在大拉力下出现织带滑脱的问题。实际使用的时候，只需要把织带绕工件一圈，将自由端穿入导向槽拉紧，再扳动手柄就能带动工件转动，松开时只需要反向抬动手柄，织带就会自动松脱，不需要复杂的调节操作，哪怕是新手也能快速上手。在一些对工件表面完整性要求高的作业场景，比如食品级管路安装、装饰性管件拆装、精密薄壁筒件维护，这种带式扳手不会破坏工件的表面涂层或者光洁度，能避免后续补漆、抛光的额外工序，相比传统的管钳、活动扳手，在这类场景下的作业效率和成品合格率都有明显提升。设计过程中还要考虑手柄的握持舒适度，手柄表面不需要做多余的防滑纹路，因为作业时主要受力方向是沿手柄杆身的切向，光滑的杆身反而能让手在发力时自然调整握持位置，避免长时间握持出现硌手的问题；头部的弧形轮廓要做倒钝处理，在狭小空间作业时不会刮碰到周边的管线或者设备表面。织带的材质要选用耐油污、耐磨损的高强度纤维材质，长期接触机油、清洗剂这类维保场景常见的介质也不会出现强度下降、老化变脆的问题，适配车间、工地、家装等多种复杂作业环境的使用需求。
