音频功率放大器铝制散热外壳结构设计

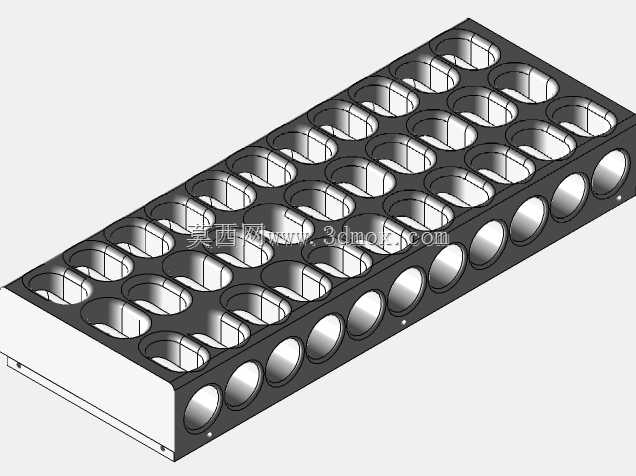

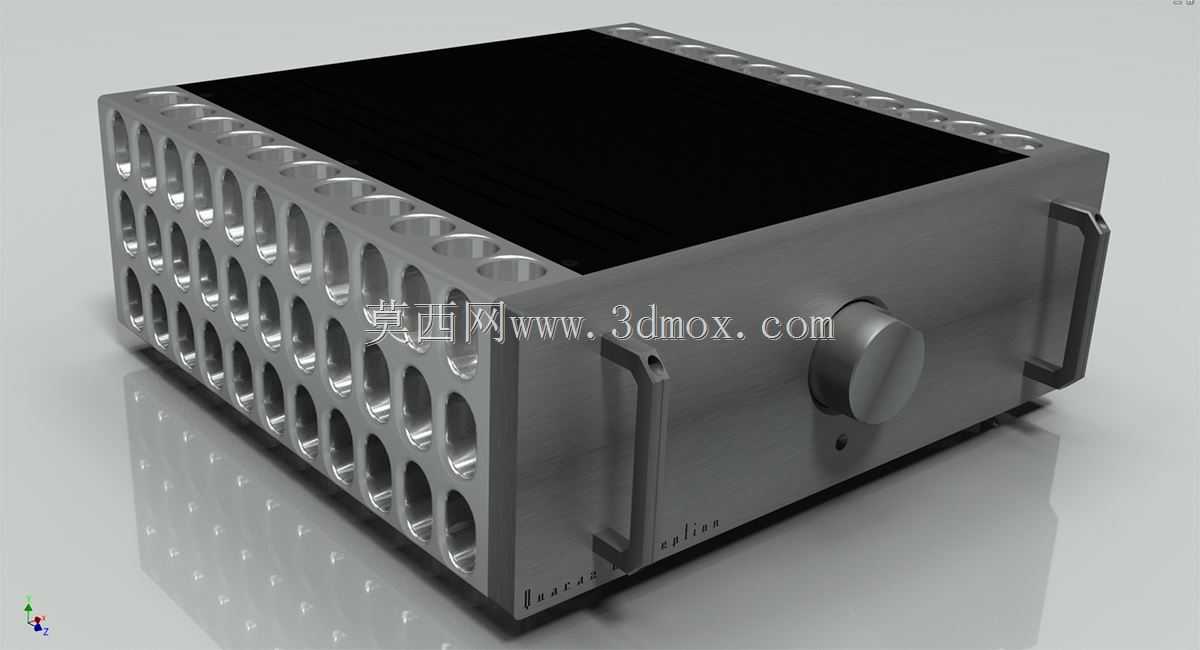

　　这款铝制外壳是专为桌面级音频功率放大器开发的承载防护结构，在音频设备的实际应用场景中，这类外壳需要同时兼顾电磁屏蔽、散热、结构防护与外观质感多重需求，区别于普通塑料壳体，全铝材质的选型本身就是针对功率放大电路工作特性做出的适配——功率放大器在持续输出音频功率时，末级功率管、电源整流模块会产生持续的工作热量，若热量无法及时导出，会导致电路工作点漂移，出现音质劣化、元件寿命缩短甚至过热保护触发的问题，因此壳体本身就承担了辅助散热的核心功能。从结构设计思路来看，壳体采用一体化折弯+拼接的铝加工成型方案，两侧侧壁直接设计为密集阵列的椭圆通孔结构，这种开孔并非单纯的装饰设计，首先是形成了贯穿壳体的自然对流风道，空气可以从一侧开孔进入，

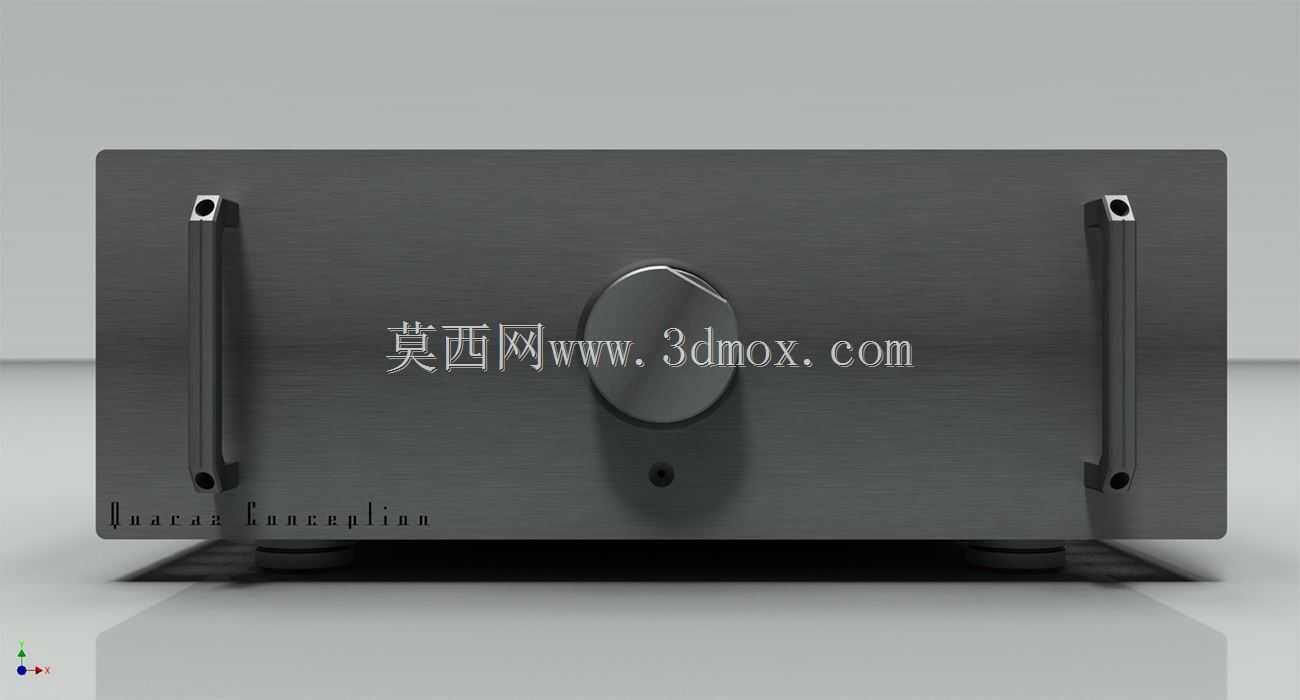

　　带走内部电路板与散热片的热量后从另一侧排出，无需额外加装散热风扇即可满足中小功率放大器的散热需求，同时规避了风扇运转带来的机械振动与风噪，这一点对追求低背景噪声的音频设备来说至关重要；其次这种阵列开孔在视觉上形成了规整的工业质感，也在保证结构强度的前提下减轻了壳体整体重量。壳体正面预留了调节旋钮的安装位，开孔位置与内部电位器的安装轴位精准匹配，旋钮周边做了微小的沉台处理，避免旋钮旋转时与壳体表面发生剐蹭；壳体两侧设计了嵌入式的金属提手结构，提手采用折弯成型的金属条，通过沉头螺丝固定在壳体侧壁的预埋螺母位上，既方便设备的搬运移动，也不会突出壳体整体轮廓过多，避免日常摆放时发生磕碰。从安装边界尺寸来看，壳体宽度为435mm、

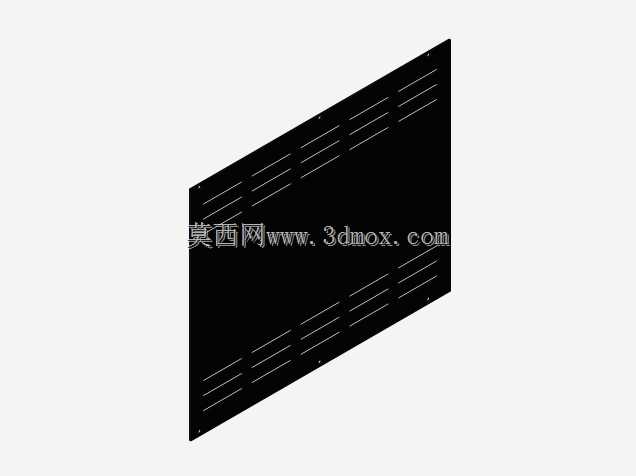

　　高度150mm、深度420mm，这个尺寸是标准的桌面音频设备宽度规格，可以和同尺寸的音频解码器、音源设备整齐叠放，适配多数家用音响机柜的层板间距；内部安装空间做了分层规划，靠近前面板的区域预留了电位器、输入输出接口的安装位置，中部区域预留功率管与主散热片的安装空间，后部区域预留电源变压器、电源输入插座、音频接线柱的安装位，所有内部安装柱位都采用预埋铜螺母的设计，避免铝制螺纹多次拆装后出现滑牙问题。壳体顶面采用整块平整的铝板覆盖，既可以屏蔽内部电路的电磁辐射向外泄漏，也能避免外界杂物掉落进入电路区域，顶面与侧壁的拼接处采用错位咬合的结构，拼接缝隙控制在0.2mm以内，既保证了结构连接的刚性，也让外观接缝更加规整。在实际装配场景中，

　　这类壳体可以适配输出功率在每声道100W以内的甲乙类音频功率放大电路，也可以适配小功率的D类数字放大模块，安装时只需将电路板通过螺丝固定在壳体底部的安装柱上，接好前面板旋钮与后部接口的连线，最后盖好顶板即可完成整机组装；侧壁的开孔尺寸经过反复校核，既保证了足够的通风面积，也能避免外界较大的异物掉入壳体内部，同时开孔的边缘都做了倒角去毛刺处理，不会在装配或者后期维护时划伤操作人员的手部或者导线绝缘层。壳体前部的旋钮安装位周边预留了足够的操作空间，使用者旋转调节旋钮时不会被侧壁或者提手阻挡，两侧提手的承重能力经过校核，单手提持时可以承受整机组装完成后包含变压器、电路板在内的整体重量，不会出现变形或者连接松动的问题。
