带铰接调节臂的气动执行机构结构

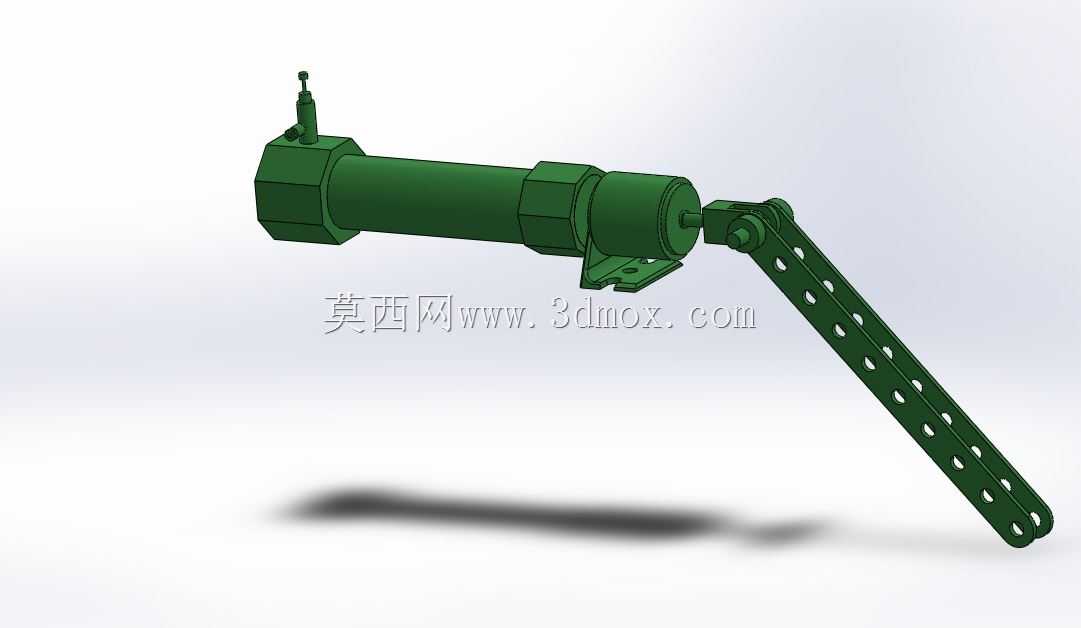

　　这款带铰接调节臂的气动执行结构，常被应用在轻工生产线的工位切换、小型工装的夹紧定位、物料分拣机构的摆角驱动场景中，区别于常规无外伸摆臂的直线气缸，它将直线往复的气动推力直接转化为摆臂的定轴转动输出，省去了额外搭配连杆转接的安装步骤，能直接适配需要小扭矩摆角输出的紧凑工位。从结构设计逻辑来看，缸体部分采用了方形端盖加圆柱缸筒的组合形式，进气端预留了标准的快插接头安装位，端盖的六角结构既可以满足安装时的扳手夹持需求，也能在缸体侧装时提供平面定位基准，避免缸体在长期往复动作中出现周向转动。缸体中部的环形凸台是安装限位的核心基准，配套的L型安装支架直接卡接在凸台位置，支架上的两个长圆形安装孔可以适配不同孔距的安装基面，

　　允许安装时沿缸体轴向做±5mm的位置微调，抵消安装基面的加工误差。输出端的铰接结构采用了销轴加防脱卡簧的连接形式，摆臂与缸杆的铰接孔内预留了自润滑衬套的安装空间，长期往复摆动时无需额外加注润滑脂即可降低铰接位的磨损。摆臂本体采用等厚度的长条钢板结构，沿臂长方向均匀排布了多组等直径的安装孔，这些孔位可以根据实际驱动的负载位置，灵活选择铰接点与负载的连接位置，无需重新加工摆臂即可调整输出力臂的长度，适配不同扭矩需求的驱动场景：当连接孔靠近铰接点时，摆臂输出摆角更大、动作速度更快，适合轻载快速切换的工位；当连接孔远离铰接点时，输出扭矩更大、动作更平稳，适合需要较大压紧力的夹紧工位。从安装边界来看，缸体总长度不含接头部分约为180mm，

　　缸筒外径为32mm，摆臂完全展开时从铰接点到臂端的总长度约为210mm，摆臂的摆动角度范围可以通过缸杆的伸出长度进行调节，最大摆角可达75度，完全收回时摆臂与缸体轴线的夹角约为10度，不会超出缸体的最大径向轮廓，方便在狭小的设备内部空间布置。设计时特意将摆臂的铰接转动中心与缸体安装支架的定位面做了平行度公差约束，保证摆臂摆动时不会出现侧向别劲的情况，缸杆的伸出端做了防转结构处理，避免缸杆在伸缩过程中随摆臂的反作用力出现周向转动，损坏缸内的活塞密封件。在实际产线应用中，这类结构常被用在包装设备的料门启闭、小型装配线的工件挡停、焊接工装的压头驱动等位置，相比单独采购气缸再自行加工摆臂和转接件的方案，一体化的结构能减少设计人员的出图量，

　　也能降低装配时的配合误差，避免因自制零件的加工精度不足导致的动作卡滞问题。结构的受力路径也做了针对性优化，摆臂承受的负载反力会直接通过铰接销轴传递到缸杆端部，再通过缸筒传递到安装支架，不会让缸杆承受额外的径向弯矩，有效延长了气缸密封件的使用寿命，常规工况下的往复动作寿命可达百万次级。
