带集成驱动控制板的伺服电机结构

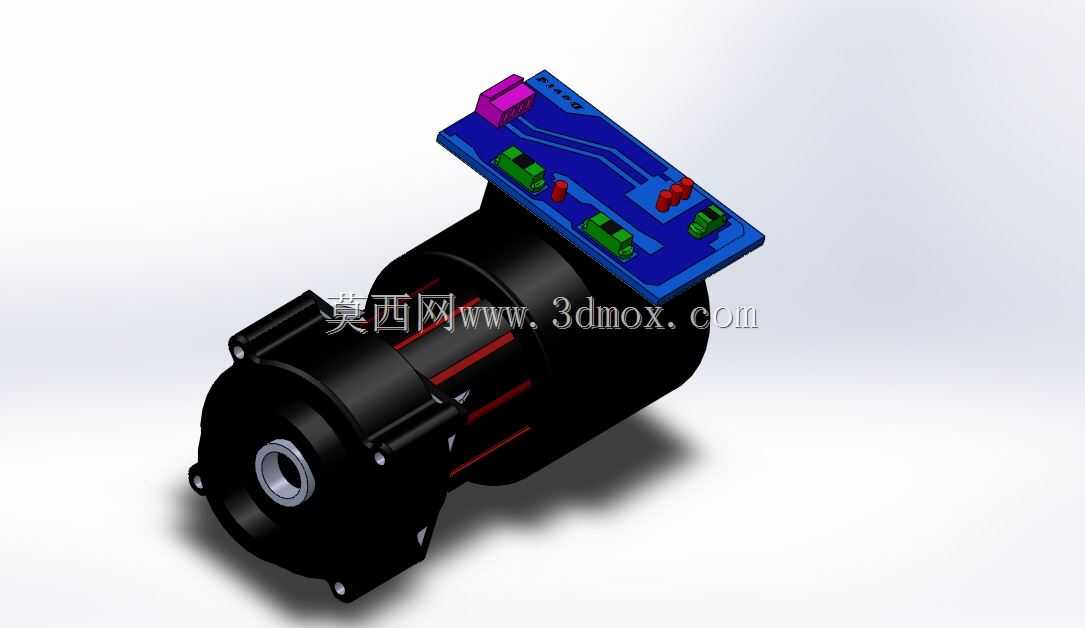

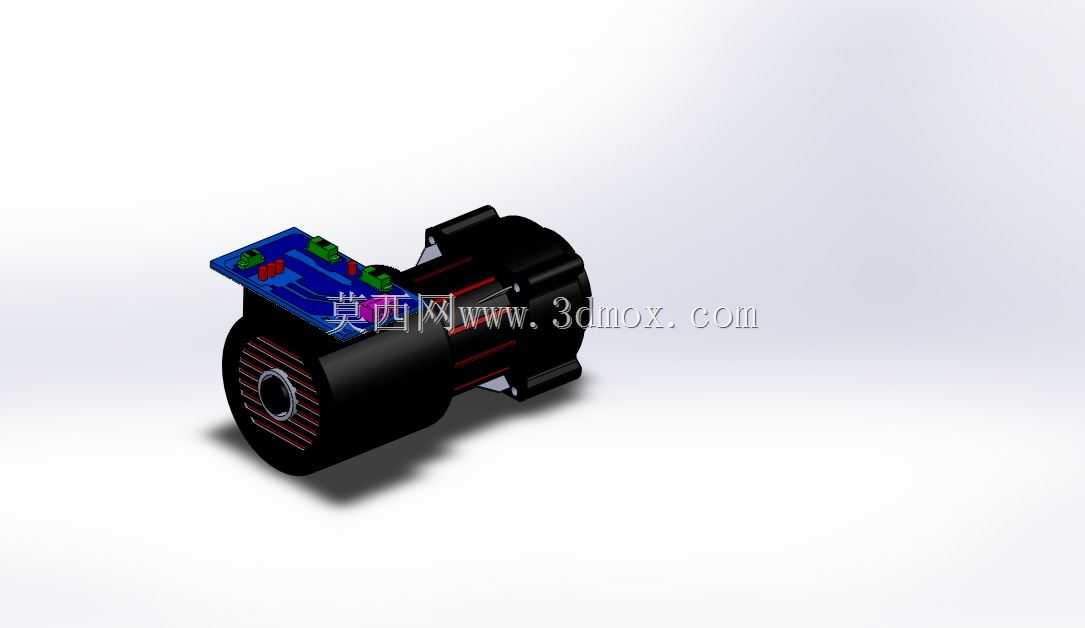

　　这款集成式伺服动力单元，在小型自动化设备的紧凑安装场景里适配性极强，常见于桌面型分拣模组、小型多轴机械手关节、实验室精密进给机构这类对安装空间有严格限制的工位，不需要额外外置驱动器的安装位，能大幅缩减电控柜的占用空间，也减少了动力线与编码器线的布线长度，降低现场布线的干扰风险。从结构设计逻辑来看，整机采用驱动控制板与电机本体直装的布局，控制板通过支架固定在电机尾端的壳体上，板载的接线端子直接朝向外侧，现场接线时不需要额外弯折线缆，端子布局区分了动力输入、信号反馈、通讯接口三个区域，不同功能的接插件用不同颜色做物理区分，能有效避免现场接线时的错接问题。电机本体采用黑色密封壳体设计，壳体表面做了轴向的散热筋结构，

　　筋条的深度和间距经过匹配，在自然对流的工况下能保证持续运行时的温升控制在绝缘等级允许的范围内，壳体的安装法兰采用标准止口定位，止口的配合公差选的是过渡配合，安装时能快速实现同轴定位，法兰上的安装孔采用沉孔设计，螺栓锁紧后头部不会突出法兰端面，不会和对接的负载机构产生干涉。输出轴采用空心轴设计？不对，看模型输出端是带内孔的轴头？哦不对，仔细看输出端是带中心孔的实心轴，轴端的中心孔是工艺基准孔，用于加工时的顶尖定位，也可以作为后续加装编码器或者抱闸的定位基准，轴伸的长度和直径匹配常规的小型联轴器安装尺寸，不需要额外加工轴头就能直接适配市面上主流的膜片联轴器、梅花联轴器。驱动板上的元器件布局做了分区处理，功率器件贴靠在板边的位置，

　　和电机壳体的散热端距离最近，工作时产生的热量能通过空气对流快速传递到电机壳体上散出，信号处理元器件布置在板的中部，远离功率器件的发热区域，也避开了电机本体的磁场干扰范围，板上预留的状态指示灯直接朝向接线侧，设备调试时站在接线端就能直接看到运行状态、故障报警的灯光提示，不需要额外绕到设备另一侧观察。安装边界方面，整机的径向最大尺寸就是电机壳体的外径，尾端的驱动板宽度略大于电机外径，但突出的尺寸控制在合理范围，安装时只要在电机尾端预留出接线操作的空间即可，轴向总长度包含驱动板在内，比同功率的电机加外置驱动器的总轴向长度缩短近三分之一，对于轴向安装空间受限的场景，比如直线模组的滑台内置动力、旋转工作台的内置驱动，

　　这种集成结构的优势非常明显。在功能特性上，这种集成驱动的电机不需要额外做驱动器和电机的参数匹配，出厂时已经完成了电流环、速度环、位置环的参数整定，现场安装时只需要接好电源和通讯线就能直接调试运行，减少了现场调试的工作量，也避免了参数匹配不当导致的电机抖动、过载报警等问题。壳体的密封结构能满足常规工业车间的防护要求，接线端的接插件选用带锁紧结构的型号，设备运行时的震动不会导致接插件松脱，板载的过流、过压、过热保护电路直接和电机的绕组温度传感器联动，出现异常工况时能快速切断输出，避免电机和驱动板的损坏。设计过程中，驱动板的固定支架采用和电机壳体同材质的工程塑料？不对，应该是金属支架？不，看模型上的支架是和壳体一体的安装柱，驱动板通过四个螺钉固定在电机尾端的安装柱上，安装柱的高度经过计算，保证板上的元器件和电机尾端的编码器、绕组端部留有足够的安全间隙，不会因为运行时的震动导致元器件和电机内部部件碰擦，板上的走线做了铺地处理，能有效屏蔽电机运行时的电磁干扰，保证信号传输的稳定性。
