十英尺乘六英尺双轴牵引式场内转运拖车

　　这类场内拖车的核心应用场景集中在高尔夫球场运维、厂区内部物料周转、小型仓储园区短驳等不需要上路行驶的封闭作业区域，区别于公路货运挂车，它的设计完全围绕封闭场地内的低速重载转运需求展开，不需要满足公路车辆的公告与上路合规要求，所有结构设计都优先服务于场地内的使用便利性与承载可靠性。

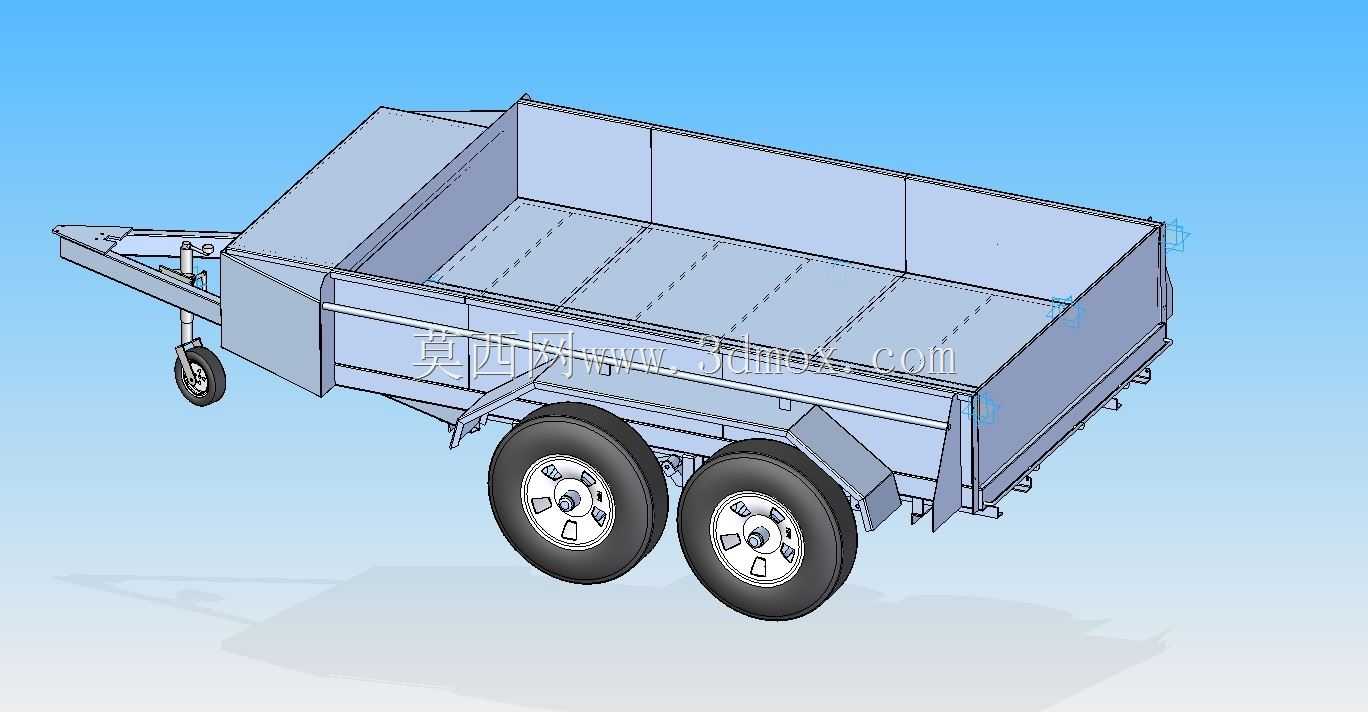

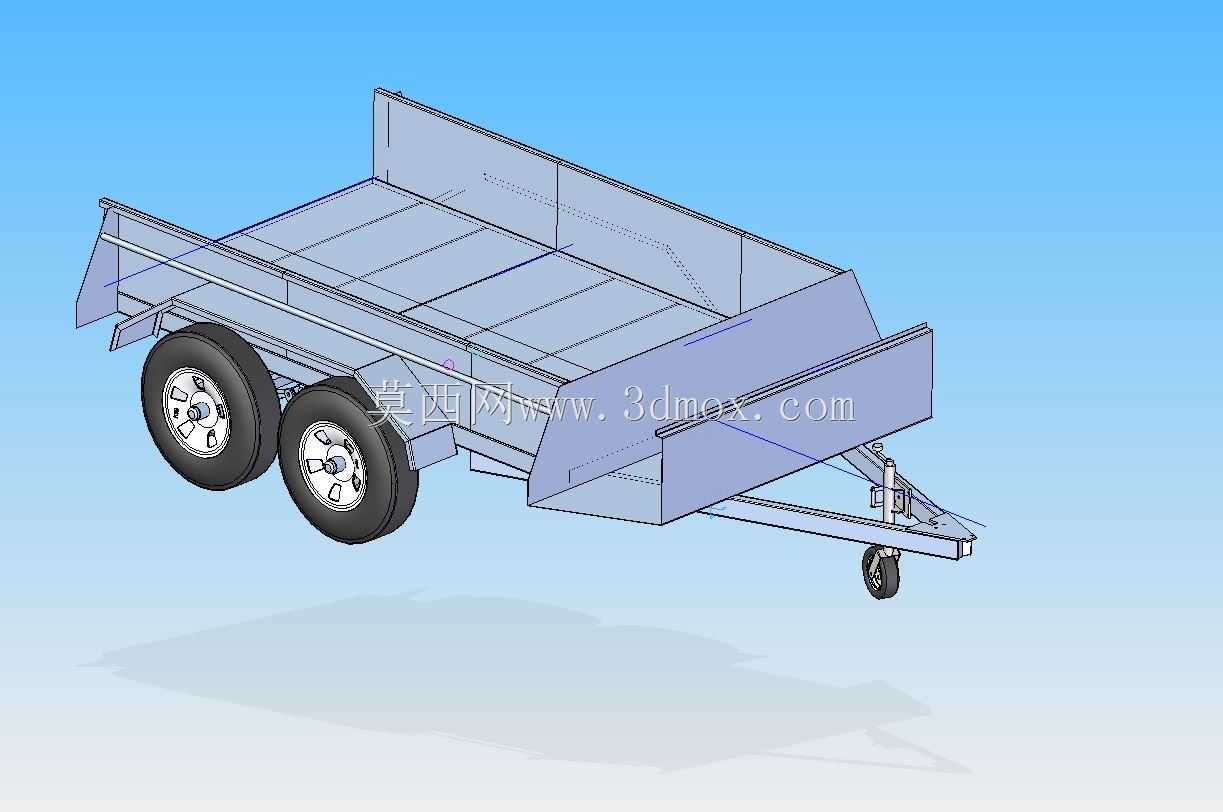

　　从实际用途来看，这款拖车主要承担单台高尔夫球车或同等重量级别的场内设备、成件物料的转运任务，额定承载能力设定在2000公斤，匹配双轴承载结构搭配福特ranger规格车轮，足够覆盖封闭场景下绝大多数的转运载荷需求，不会出现单轴结构在重载下的轴体变形、轮胎过载爆胎等常见问题。双轴布局的另一个优势是在场地不平整的情况下，四个车轮可以更好地贴合地面，减少单个车轮的载荷冲击，尤其是在高尔夫球场这类有草坪起伏、园区内有减速带或路面接缝的场景下，行驶过程中的颠簸幅度更小，转运的设备或物料不容易出现滑移、磕碰损伤。

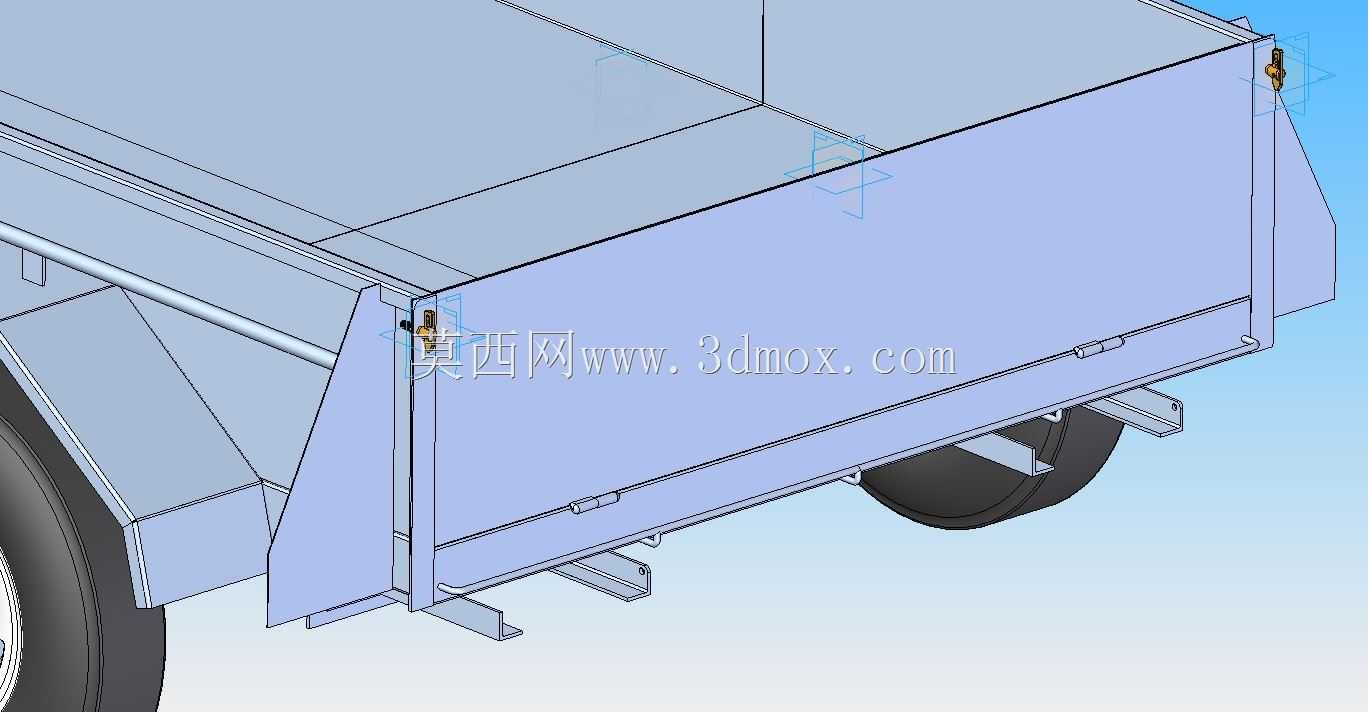

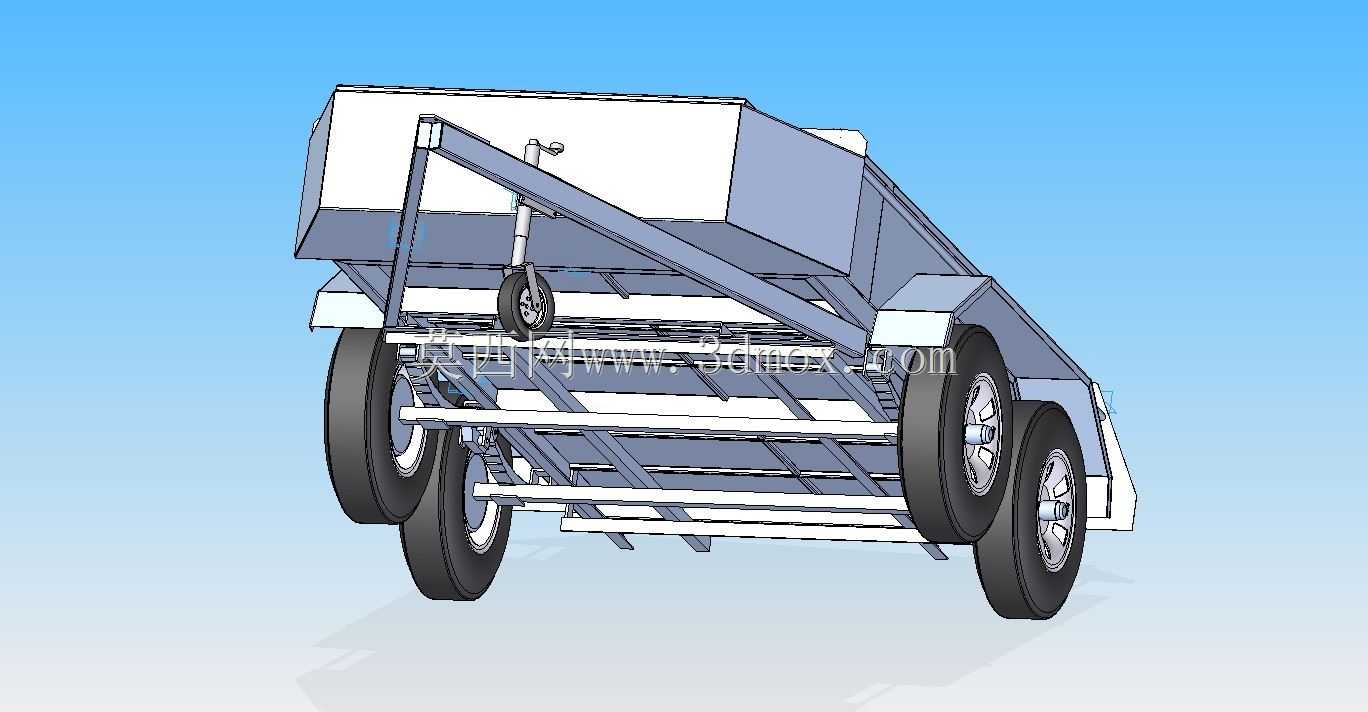

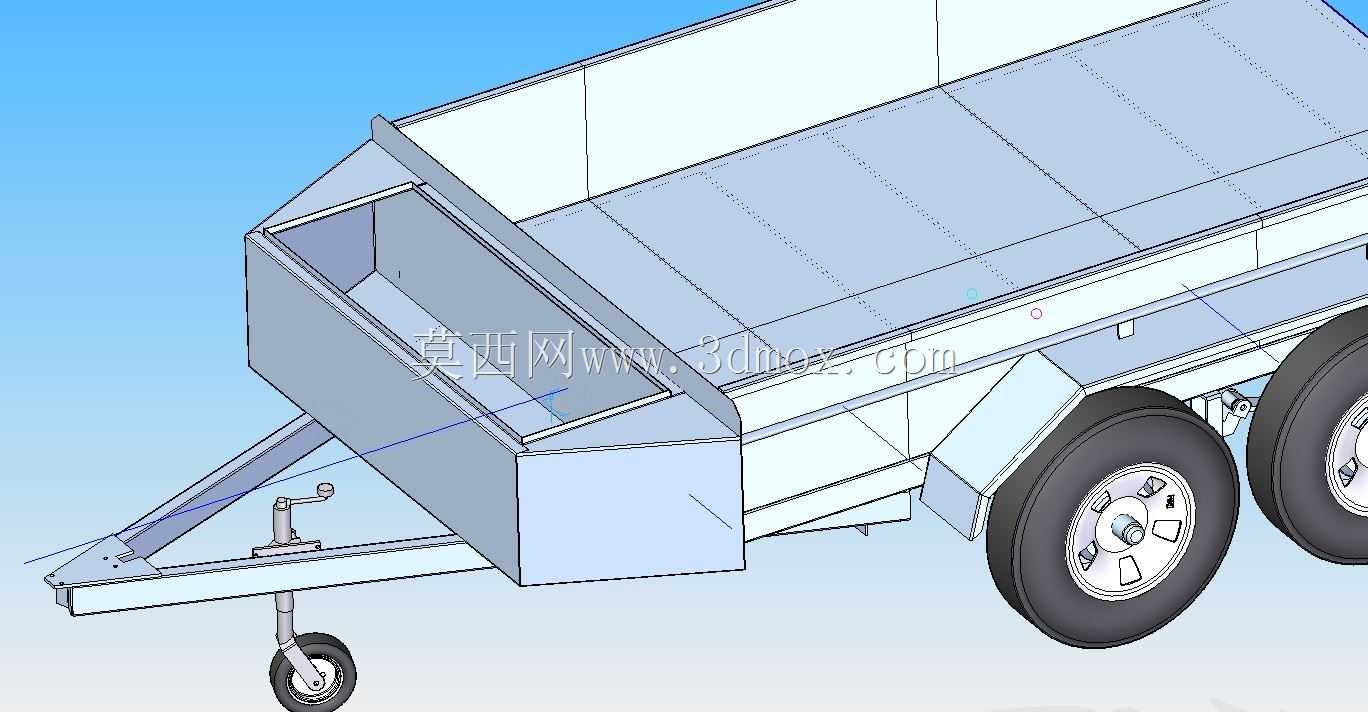

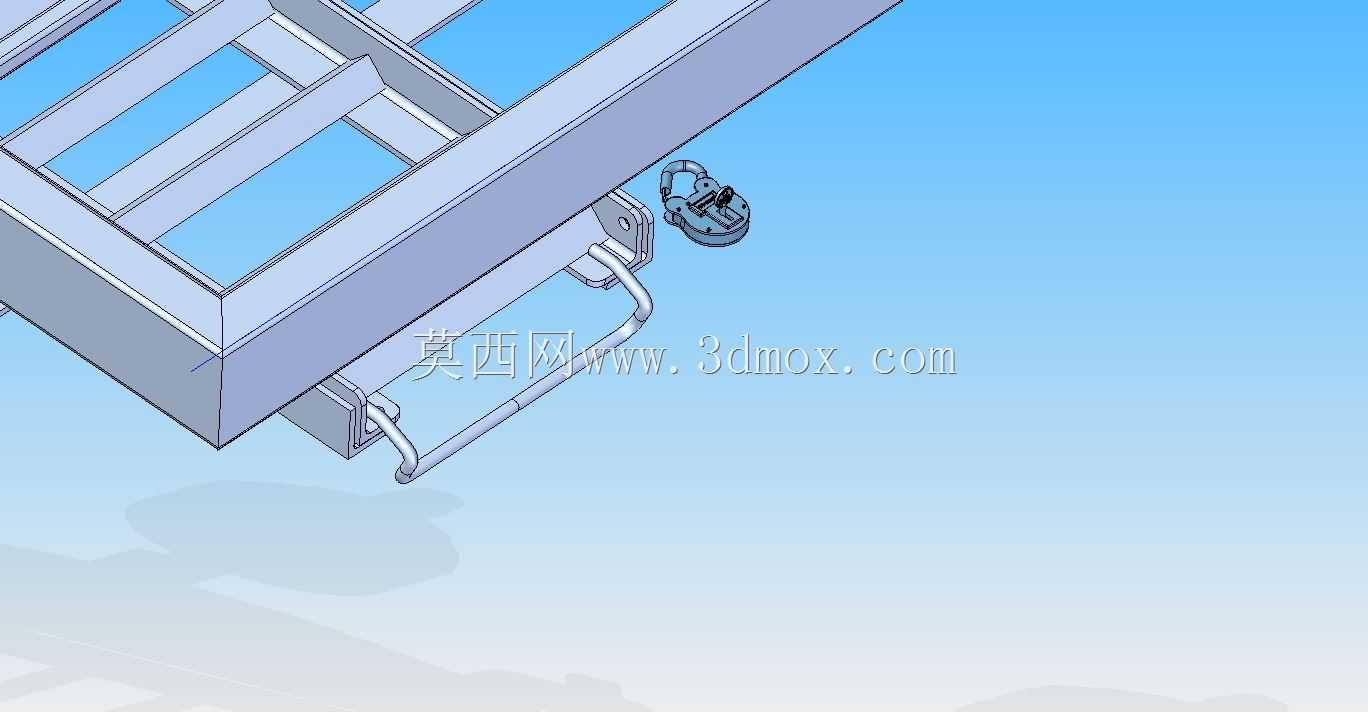

　　产品功能特性上，车架主体采用型钢焊接的框架式结构，没有采用整板式货台，这种镂空框架设计一方面可以大幅降低整车自重，减少牵引时的动力损耗，另一方面在场地作业时，洒落的泥沙、雨水可以直接从框架间隙漏下，不会在货台面积存造成锈蚀，也不需要额外安排人员清理货台积物，降低日常维护的工作量。车架前端的牵引杆采用铰接式连接结构，牵引端设置有标准的牵引销锁止结构，可以快速和场内的牵引车头、高尔夫球车等牵引设备对接，不需要额外的转接配件，挂接操作单人即可完成，锁止结构自带防脱卡扣，避免牵引过程中出现脱钩的安全隐患。车架侧部设置有嵌入式的挂钩结构，可以用来捆绑固定转运的设备或物料，配合绑带使用时不需要额外焊接挂点，挂钩位置经过载荷校核，单个挂钩可以承受不低于500公斤的捆绑拉力，完全满足重载固定的需求。

　　设计思路层面，这款拖车从一开始就没有追求冗余的功能配置，所有结构都围绕实用、耐用、易维护三个核心目标展开。框架结构的型钢选型经过载荷仿真校核，在2000公斤额定载荷下，车架中部的最大挠度控制在跨度的1/500以内，不会出现长期使用后的车架永久变形。车轮的安装位置经过轴荷分配计算，重载状态下前后轴的轴荷差控制在10%以内，避免单轴过载的同时，也能保证牵引时的转向灵活性，不会出现转向阻力过大的问题。牵引杆的长度设定也经过实际场景验证，挂接后牵引车辆转弯时，拖车轮胎的转弯轨迹和牵引车辆的轨迹差控制在合理范围，在狭窄的园区通道内转弯时不会出现刮蹭路边设施的情况。

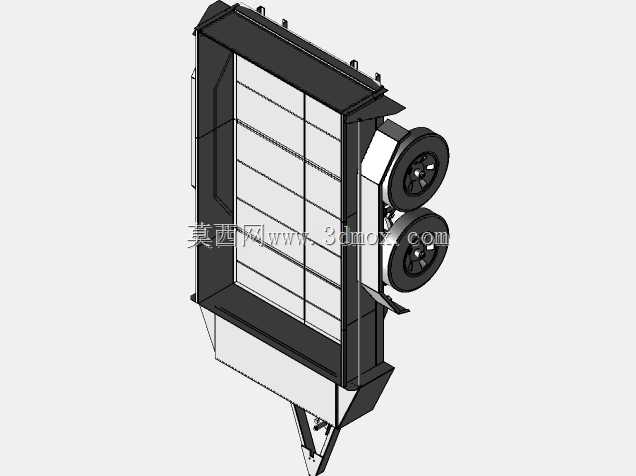

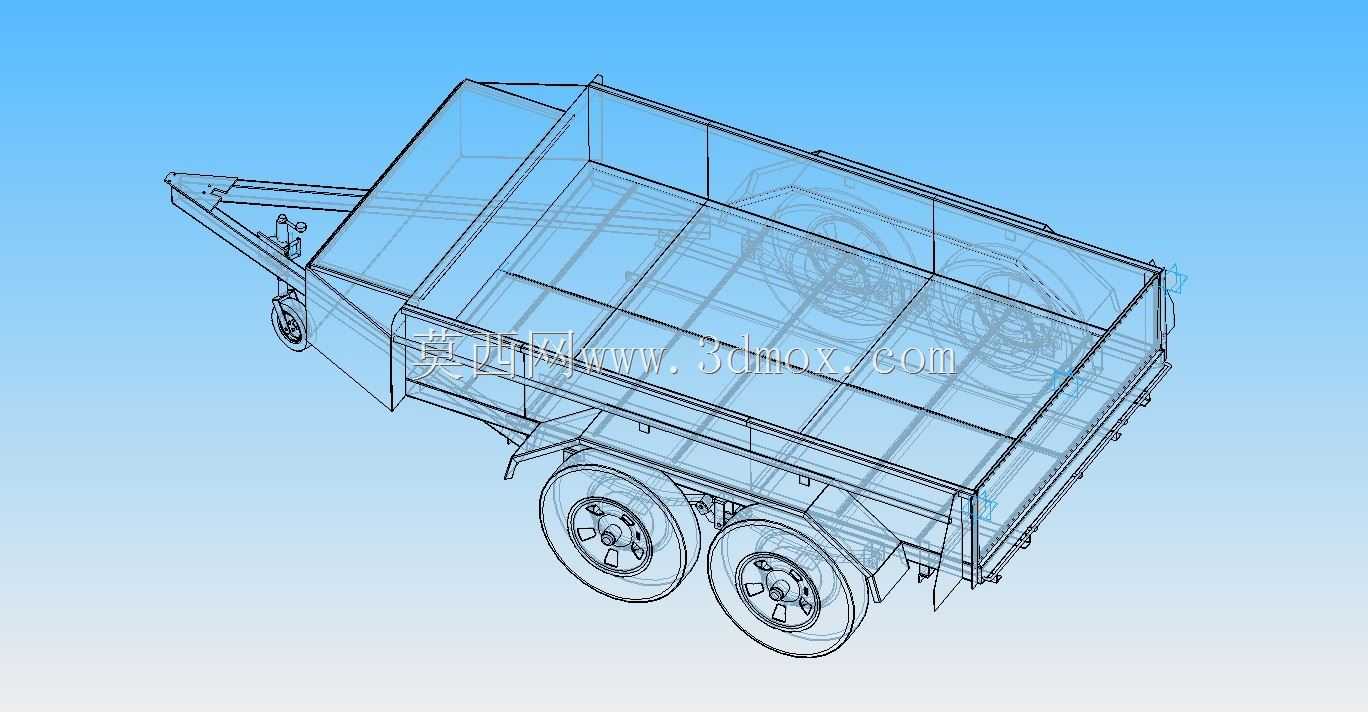

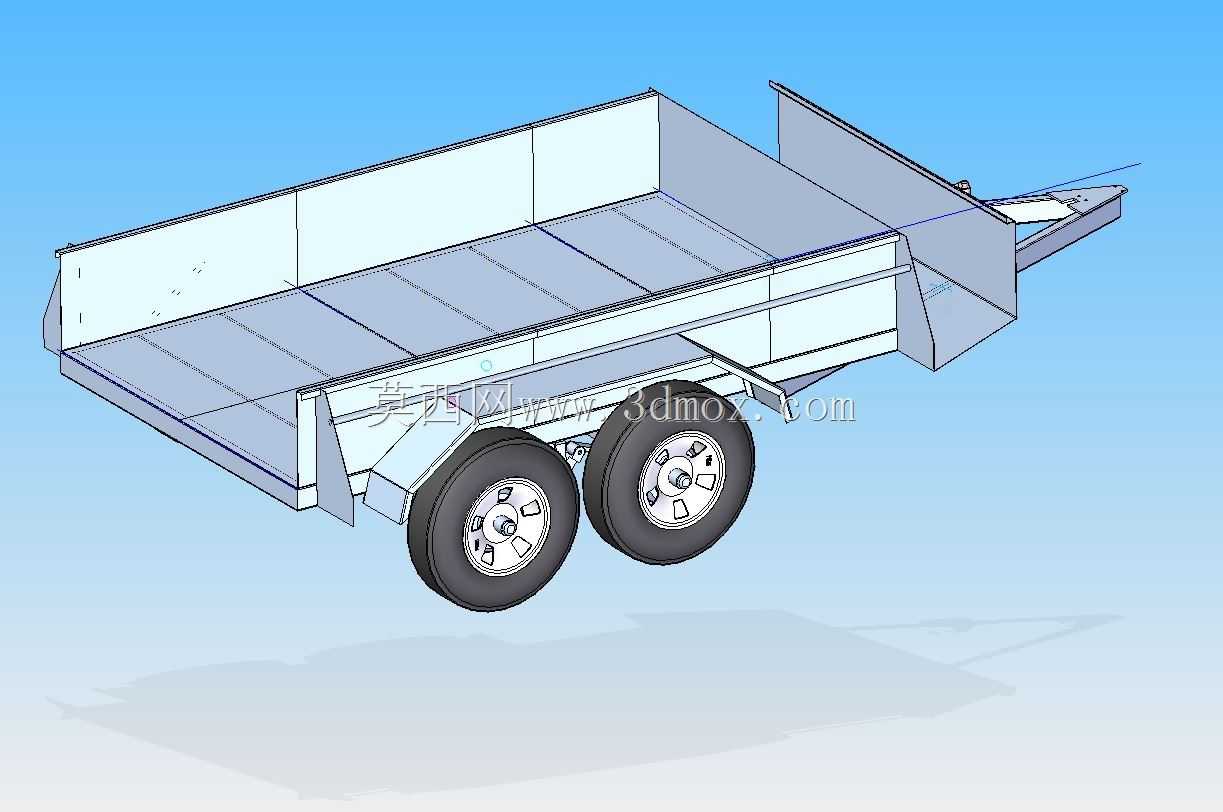

　　外形尺寸与安装边界方面，这款拖车的内部可用货台尺寸为10英尺×6英尺，换算为公制单位约为3048mm×1829mm，这个尺寸刚好可以完整容纳一台标准尺寸的高尔夫球车，也可以同时放置两个标准尺寸的工业物料托盘，适配绝大多数场内转运的载具尺寸。整车的外部轮廓尺寸在货台尺寸基础上，每侧预留不超过100mm的车架结构余量，总宽度控制在2000mm以内，可以顺利通过绝大多数厂区、园区的2米宽通道，不会出现通行受限的问题。车轮的安装位置突出车架下平面的高度经过匹配选型，保证货台的离地高度在600mm左右，这个高度既方便人员手动推拉移位，也和常见的场内装卸货平台高度匹配，不需要额外的坡道即可完成装卸作业。牵引杆在非挂接状态下可以向上翻折固定，减少拖车闲置时的占用空间，多个拖车闲置停放时可以紧密排列，节省停车区域的占地面积。

　　从结构细节来看，车架的所有焊接位置都采用满焊工艺，焊接后做抛丸除锈处理再做表面涂装，避免焊接位置出现锈蚀隐患。车轮的轴承采用密封式深沟球轴承，不需要定期加注润滑脂，日常维护只需要检查轮胎气压和牵引锁止结构的磨损情况即可，维护成本极低。车架上没有设置复杂的制动结构，因为场内作业的行驶速度普遍不超过15km/h，依靠牵引车辆的制动能力即可满足减速需求，去掉制动结构既降低了制造成本，也减少了后期故障点，更适合封闭场地内的低频次、高可靠性使用需求。
