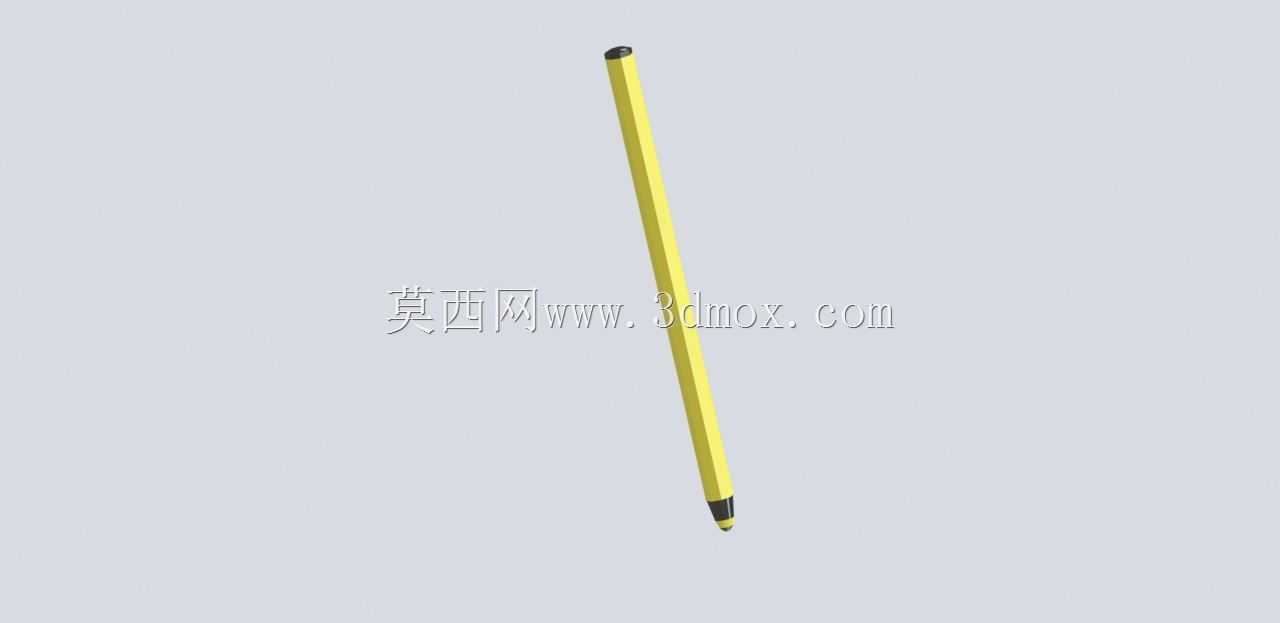

六角杆BIC按动式圆珠笔结构建模

　　日常办公场景中，这类六角杆圆珠笔是桌面书写、现场记录、外勤签单环节最常用的手持书写工具，不同于精密工业设备，这类民用文具的结构设计核心围绕握持稳定性、笔芯更换便捷性、跌落抗损性三个核心需求展开，建模过程中需要还原每一处结构的实际功能逻辑，不能只做外观曲面的复刻。

　　从实际使用场景来看，这类笔的应用覆盖了办公室桌面记录、生产车间巡检签字、外勤业务签单、学生日常书写等多个场景，不同场景对结构的要求存在细微差异：车间使用场景下，笔杆需要耐油污、易擦拭，不能因为表面沾了切削液或者润滑油就出现打滑脱手的问题；办公桌面使用场景下，笔放在倾斜的文件堆或者桌面上不能轻易滚落，这也是六角杆截面设计的核心初衷——相比圆形截面笔杆，六个平面的接触形式能让笔在15度以内的倾斜平面上保持静止，避免滚落摔损笔尖。

　　建模时首先要确定整体的外形尺寸边界，整笔装配后的总长度控制在145mm左右，笔杆外切圆直径控制在8mm，这个尺寸是经过大量人体握持数据验证的，成年男性、女性的手指握持周长都能适配，长时间书写不会因为笔杆过细压迫指腹，也不会因为笔杆过粗导致握持发力疲劳。笔杆的六角截面不是等径通长设计，靠近笔尖的位置做了1:20的锥度收窄，收窄段长度22mm，这个锥度段一方面是适配笔尖护套的装配公差，另一方面是让书写时手指的握持位置更靠近笔尖，提升小字书写的操控精度。

　　结构拆分上，整笔分为笔杆主体、笔尖护套、按动顶帽、内置弹簧、笔芯仓、笔夹六个核心零件，每个零件的配合公差都要符合实际装配要求。笔杆主体采用薄壁中空结构，壁厚控制在1.2mm，内部空腔直径5.6mm，刚好适配通用规格的按动圆珠笔芯，空腔内壁做了0.1mm的拔模斜度，方便注塑生产时的脱模，也能让笔芯在仓内滑动时不会出现卡滞。笔杆尾部的按动结构位置，内壁设计了三个均匀分布的导向凸筋，凸筋高度0.3mm，和按动顶帽的导向槽配合，限制按动过程中的周向转动，保证按动卡位的结构每次都能准确卡入锁定位。

　　笔尖护套和笔杆的配合采用过盈配合加卡扣定位，过盈量控制在0.08mm，装配后不需要额外粘接就不会出现松脱，护套的出芯孔直径2.2mm，比笔芯笔尖的金属头直径大0.3mm，预留足够的间隙避免笔尖伸缩时出现刮蹭，同时这个间隙也能抵消注塑件的成型收缩误差，不会因为生产公差导致笔尖卡滞无法伸出。按动顶帽的按压行程设计为4mm，这个行程刚好匹配通用按动圆珠笔芯的伸出长度，按动到底后笔尖伸出护套端面3mm，符合正常书写的笔尖露出长度要求，不会因为露出过短导致书写时护套蹭纸，也不会因为露出过长导致笔尖受力过大出现弯折。

　　内置弹簧的线径0.4mm，中径4.5mm，自由长度18mm，预压后装配长度12mm，弹簧的弹力控制在1.2N左右，这个弹力既能保证按动时的反馈手感清晰，不会出现按动绵软无力的问题，也不会因为弹力过大导致按动需要的按压力过高，长时间频繁按动出现手指疲劳。笔夹的设计集成在笔杆尾部的侧壁上，和笔杆主体采用一体化建模，笔夹的夹持厚度范围在0.2mm到3mm之间，既能夹在薄的便签纸上，也能夹在厚度较大的笔记本封皮、工作服口袋上，笔夹和笔杆外壁的间隙做了渐变设计，靠近固定端的间隙0.2mm，自由端的间隙3mm，利用塑料本身的弹性实现夹持功能，不需要额外加装金属弹片，减少零件数量降低装配成本。

　　建模过程中需要注意所有棱角位置都做了R0.2mm的圆角处理，没有尖锐的棱角，避免握持时划伤手指，也能避免注塑生产时出现应力集中导致的零件开裂。笔杆表面的纹理做了细微的磨砂质感建模，粗糙度控制在Ra1.6，这个粗糙度既能保证握持时的摩擦力，不会因为手汗出现打滑，也不会因为纹理过粗导致积灰难以擦拭。从结构可靠性角度，整笔的所有装配位置都做了防呆设计，零件装配时只有唯一的正确装配方向，不会出现装反导致的功能失效，比如笔尖护套的卡扣位置和笔杆的卡槽位置是不对称设计，反向装配无法卡入，能有效降低流水线装配时的错误率。

　　另外，这类笔的跌落测试要求是1.5米高度自由跌落到水泥地面，笔尖朝下、笔尾朝下、侧面朝下三个姿态都不能出现结构开裂、按动结构失效的问题，建模时在笔杆尾部和笔尖护套的位置都做了局部加厚处理，加厚区域壁厚1.8mm，提升跌落时的抗冲击能力，避免摔落时出现开裂。笔芯仓的内部限位结构设计在距离笔杆尾部35mm的位置，限位台阶高度0.8mm，笔芯装入后会被这个台阶限位，不会因为摔落导致笔芯向尾部窜动，保证按动结构的行程始终处于设计范围内。
