Solidworks品牌立体标识三维造型设计

　　这款立体标识造型的设计，最初是为了满足工业软件线下展会、企业内部技术培训场景的实体展示需求，在机械设计行业的各类技术交流活动、校企合作实训基地的文化墙布置、工业软件代理商的门店展陈场景中，这类带品牌辨识度的立体标识常被用作视觉引导元素，帮助参会者、学员快速识别对应软件的展示区域，也能作为技术交流活动的配套纪念摆件的设计原型。从实际使用场景出发，这类标识不需要承担复杂的力学承载功能，但对外观的辨识度、曲面的顺滑度、不同视角下的视觉平衡感有较高要求，设计过程中首先确定了正六面体的基础承载结构，正六面体的规整形态既方便后续的3D打印快速成型，也能适配常规的展台摆放、墙面挂载的安装需求，六面体的棱边做了极小的圆角过渡，避免尖锐棱边在搬运、

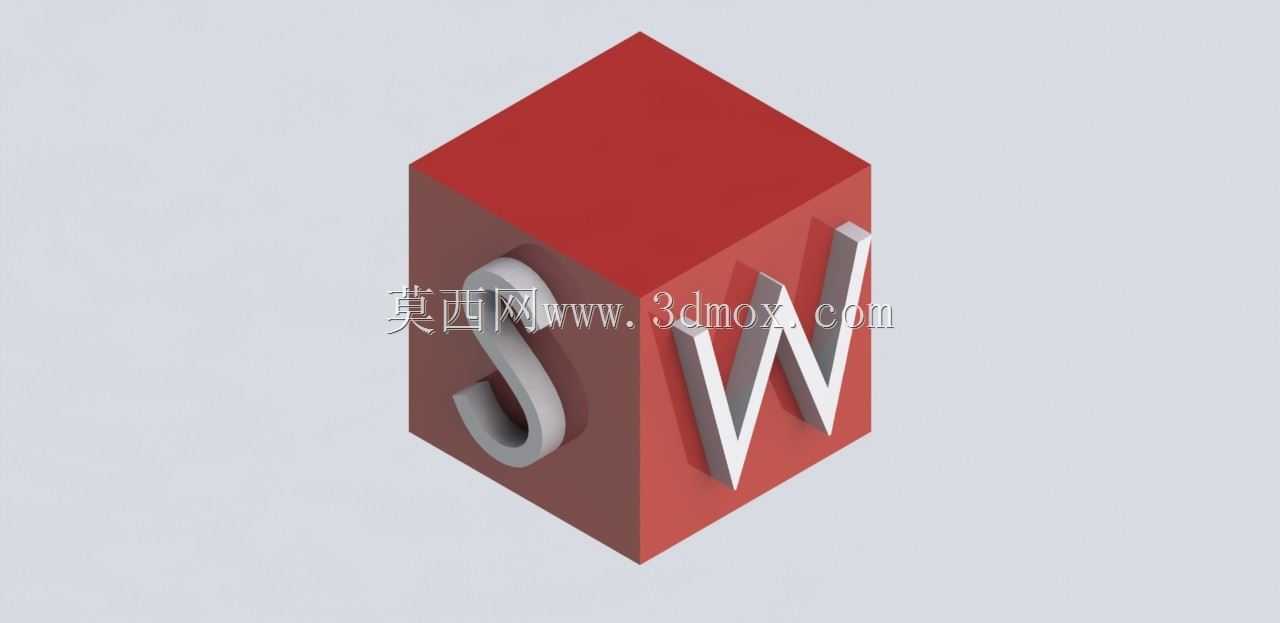

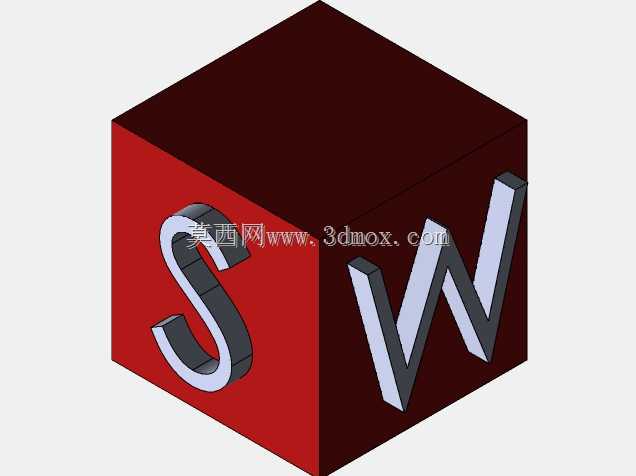

　　摆放过程中造成磕碰损伤，同时也能让光影过渡更自然，不会出现生硬的明暗交界线影响视觉效果。标识的核心识别元素是嵌入六面体正面的SW立体字符，字符采用凸起式结构设计，凸起高度控制在六面体边长的十分之一左右，这个尺寸比例既能够保证字符在常规观看距离下有足够的立体感，不会因为凸起过高导致字符根部出现应力集中，也不会因为凸起过低让立体效果大打折扣。字符的曲面处理是整个设计的重点，S字符的双曲面过渡需要保证各个截面的曲率连续，避免在实体成型后出现表面凹凸的瑕疵，W字符的三个斜向支撑面做了等壁厚处理，不管是采用3D打印制作实体摆件，还是采用亚克力粘接、金属铣削的加工方式，都能保证字符的结构强度，不会出现薄壁变形的问题。在安装边界的考量上，

　　六面体的背面预留了平整的安装基准面，既可以直接放置在水平台面上作为桌面摆件，也可以通过背胶、沉头螺丝的方式固定在墙面、展架上，安装基准面的平面度控制在常规机加工的易实现公差范围内，不需要额外的二次精加工就能满足安装贴合要求。六面体的整体尺寸参考了常规展会展牌的常用规格，边长控制在适合近距离观看的区间，不会因为尺寸过大占用过多展陈空间，也不会因为尺寸过小导致远距离无法识别标识内容。色彩分区上采用了品牌标志性的红、银、白配色，六面体主体采用正红色，S字符采用金属银质感的表面处理效果，W字符采用亮白色，不同色彩区域的分界处做了精准的曲面分割，保证上色或者材质附着的时候不会出现溢色、边界模糊的问题。从建模逻辑来看，整个造型采用实体建模加局部曲面修整的方式完成，首先搭建正六面体的基础实体，然后在正面绘制SW字符的草图轮廓，通过拉伸凸台生成字符的基础立体结构，再对字符的边缘、六面体的棱边做圆角过渡处理，最后对S字符的曲面做曲率检查，调整各个控制点的位置，保证曲面的G2连续，避免后续渲染或者成型的时候出现光影断层。这类立体标识的设计，看似结构简单，但实际需要兼顾视觉效果、加工可行性、安装适配性多个维度的要求，比如字符的凸起高度如果设置不合理，在采用注塑工艺批量制作的时候就会出现缩痕，影响外观质量；如果棱边的圆角半径过小，在采用金属铣削加工的时候就会出现刀具磨损过快、加工效率低的问题。在实际的工程应用中，

　　这类标识模型也可以作为机械设计教学中的基础建模练习案例，帮助初学者掌握实体拉伸、圆角处理、曲面曲率检查、多实体颜色分配的基础操作，理解工业设计中视觉效果与加工工艺平衡的设计思路。不同于纯艺术类的立体造型，面向工业场景的标识设计，每一个尺寸参数、每一处结构处理都需要对应实际的使用需求和加工条件，比如六面体的底部如果要增加防滑脚垫的安装位，就需要在对应位置预留沉孔，沉孔的直径和深度要匹配常规市售防滑脚垫的尺寸，不需要额外定制配件就能完成组装；如果要做发光版本的标识，就需要在六面体内部预留灯板和线路的安装空间，字符部分采用半透明材质，这些拓展功能的预留结构，在最初的建模阶段就需要做好基准定位，避免后续修改的时候出现特征报错、结构干涉的问题。整个造型的所有特征都采用全参数化设计，后续如果需要调整整体尺寸、字符凸起高度、圆角半径，只需要修改对应参数就能快速生成新的模型，不需要重新绘制草图搭建特征，能够适配不同展陈场景对标识尺寸的差异化需求，比如用于桌面摆件的小尺寸版本、用于展会背景墙的大尺寸版本，都可以通过参数调整快速完成模型迭代，大幅提升设计效率。
