华硕M4A78 PRO主板MOSFET铜质水冷挡水结构

　　这款铜质水冷挡水构件，是针对台式计算机主板供电区域MOSFET功率器件散热需求开发的定制化液冷配套部件，适配特定型号主板的安装位，核心作用是在封闭液冷流道的同时，将MOSFET工作产生的热量快速传导至循环冷却液中，解决高负载工况下供电模块过热降频的问题。

　　从实际应用场景来看，桌面级计算机在长时间高负载运行，比如进行三维建模渲染、大型仿真计算、电竞游戏满负载输出时，主板供电回路的MOSFET器件会持续产生大量热量，传统风冷散热受限于鳍片体积、风道布局的限制，很难将供电区域温度压制在安全阈值内，尤其是机箱内部风道被显卡、CPU散热器挤占的紧凑型装机场景，供电区域积热问题会更加突出，这类嵌入式水冷挡水结构直接贴合MOSFET器件表面，通过液冷循环带走热量，不需要额外占用风道空间，能够在紧凑的机箱内部实现稳定的散热效果。

　　在功能特性上，该构件采用铜质基材加工，铜材的热传导效率远高于铝合金与工程塑料，能够快速将MOSFET表面的热量均匀扩散到整个流道接触面，避免局部热点的产生。构件顶部带有透视镜结构，装机后可以直接观察内部冷却液的流动状态，方便用户排查液冷回路的气泡、堵塞问题，不需要拆解散热结构就能判断液冷系统的运行状态。构件本体集成了流道密封结构，不需要额外加装多层密封垫片，通过自身的结构精度配合密封胶圈就能实现液冷回路的密封，降低漏液风险。

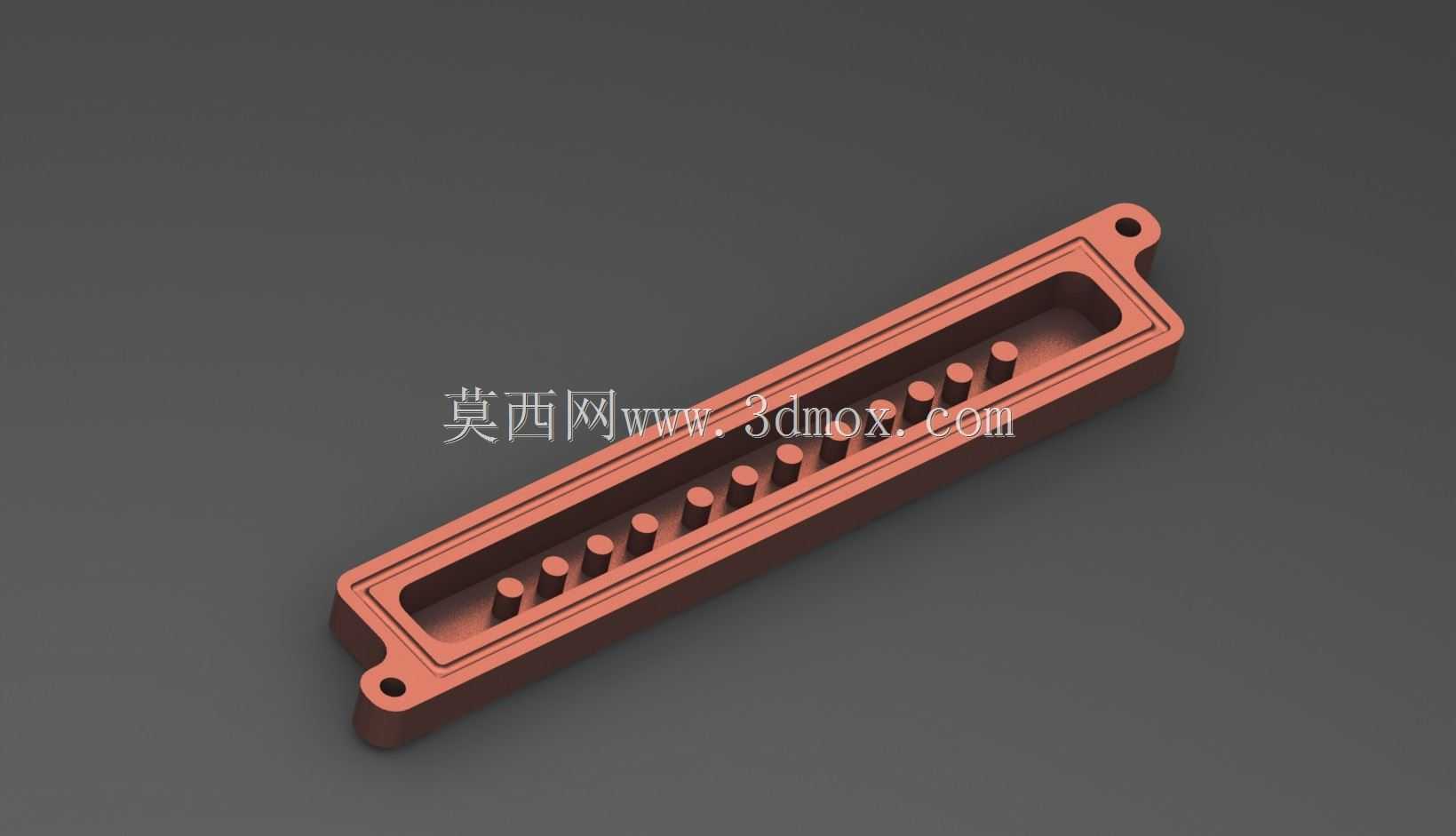

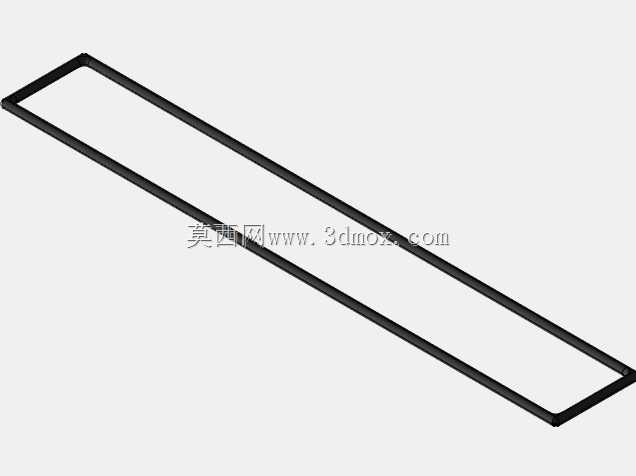

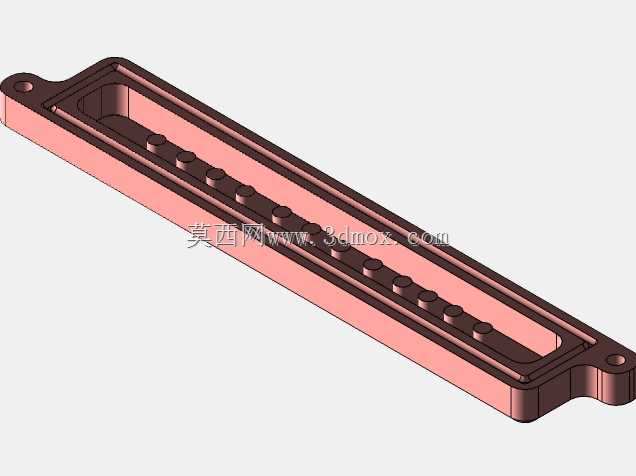

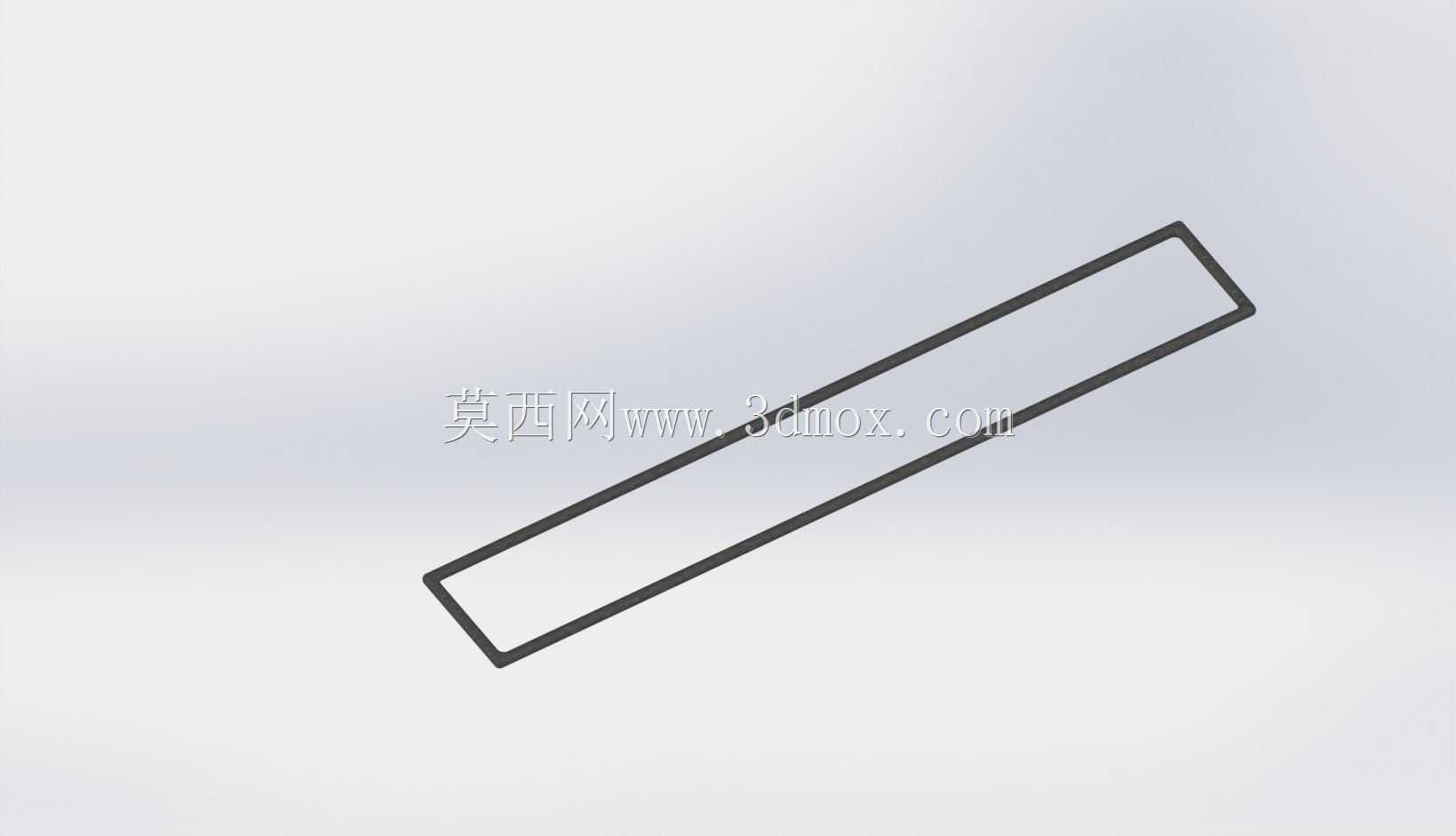

　　设计思路上，这款构件完全匹配对应主板的MOSFET布局，整体为长条形窄边结构，刚好覆盖主板供电区域整排MOSFET器件的安装位置，不会干涉周边电容、电感元件的安装空间，也不会和CPU散热器、内存插槽产生安装干涉。构件两端设置了定位安装孔，安装时直接对准主板预留的固定孔位即可完成定位，不需要额外调整位置，降低装机的操作难度。流道设计采用等截面直流道结构，冷却液在流道内的流动阻力小，不会给循环水泵增加额外的负载，同时流道内壁与铜质基体的接触面积经过优化，在有限的体积内最大化热交换面积，保证热量能够快速被冷却液带走。密封槽的设计采用梯形截面结构，胶圈安装后受压均匀，长期使用不会出现胶圈移位、老化渗漏的问题，适配电脑硬件3-5年的使用周期需求。

　　从安装边界与尺寸来看，构件整体厚度控制在较低范围，安装后突出主板表面的高度不会超过内存插槽的高度，即使是采用矮马甲内存的装机场景，也不会出现内存与散热构件干涉的问题。构件的安装孔位间距完全匹配对应主板的固定孔位公差，安装时不需要对主板进行任何改装，直接替换原有风冷散热片即可完成安装。构件的进出水接口位置设置在构件两端的侧方，走管时可以顺着主板边缘布置水管，不会遮挡主板上的其他接口，也不会影响侧板的安装。接触面的平面度控制在较高精度，安装时只需要涂抹薄薄一层导热硅脂就能填充接触面的微观间隙，降低接触热阻，保证热量传导效率。透视镜与铜质基体的连接采用嵌入式压合结构，结合处做了密封处理，不会因为长期冷热交替出现透视镜脱落、渗漏的问题。

　　在实际使用中，这类水冷挡水结构通常和CPU水冷头、显卡水冷块串联组成完整的机箱液冷回路，冷却液依次经过各个发热部件，将热量带到冷排排出机箱外。相比传统的MOSFET风冷散热片，这种铜质水冷结构的散热效率更高，在MOSFET满负载输出时，能够将器件表面温度控制在比风冷低15-20摄氏度的区间，有效避免MOSFET因为过热出现降频、寿命缩短的问题，同时因为没有散热鳍片和风扇，不会产生额外的风噪，适合对噪音控制有要求的装机场景。构件的边角都做了倒角处理，安装过程中不会划伤主板PCB或者周边的线材，也不会割伤安装人员的手部，细节处理符合计算机硬件装机的操作需求。
