食物料理机电机壳体结构三维设计

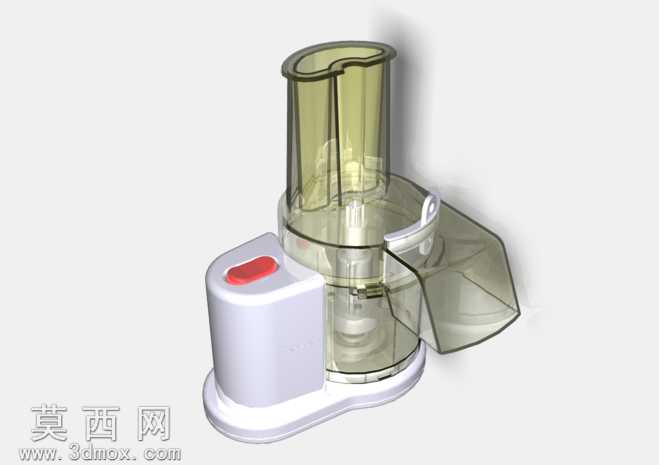

本作品为小型家用食物料理机配套的电机壳体三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循家用小电器的结构设计规范，兼顾功能实用性与外观协调性。模型整体分为动力容纳基座、进料导向筒体、出料防护舱三个核心结构模块，各模块之间通过卡扣定位结构实现装配衔接，还原了量产产品的装配逻辑。建模阶段首先绘制基座的二维轮廓草图，通过拉伸凸台生成基座的主体基体，针对电机安装位预留了精准的定位柱与螺丝孔位，基座侧面的控制按键安装槽采用切除拉伸命令完成，按键区域做了圆角过渡处理，避免尖锐棱角带来的使用安全隐患。进料导向筒体采用半透明可视化材质渲染，建模时通过薄壁特征生成均匀的筒壁厚度，筒体顶部做了扩口导向设计，方便食材投入，筒体与基座衔接处设计了环形定位凸台，保证装配后的同轴度，避免运转过程中出现筒体晃动的问题。出料防护舱采用侧开式翻盖结构，翻盖与主体通过旋转轴特征实现铰接配合，翻盖边缘设计了密封卡扣，闭合后可防止食材飞溅，舱体同样采用薄壁结构设计，与筒体衔接处做了顺滑的曲面过渡，避免食材残留死角。渲染阶段为基座部分赋予了哑光白色塑料材质，调整材质的粗糙度参数模拟家用食品级PP塑料的质感，控制按键赋予亮面红色塑料材质，形成视觉区分方便用户识别操作区域，筒体与出料舱赋予半透明浅茶色PC材质，调整材质的透明度与折射参数，还原透明料理杯的真实视觉效果，场景中添加了柔和的环境光与定向光源，突出壳体的曲面轮廓与材质层次，阴影参数调整为软阴影，提升渲染图的真实感。设计过程中充分考虑了电机壳体的防护需求，基座底部设计了防滑脚垫安装位，壳体内部预留了电机走线槽与散热通风间隙，既保证电机运转时的稳定性，又能通过合理的间隙设计实现自然散热，所有结构的壁厚保持均匀，避免注塑生产过程中出现缩痕、翘曲等工艺问题，各衔接部位的圆角半径统一设置为R2-R5，既符合塑料件的生产工艺要求，也提升了产品整体的外观精致度，完整还原了家用料理机电机壳体从结构布局到外观细节的全维度设计。
