鼓风机组件配套电机结构三维设计

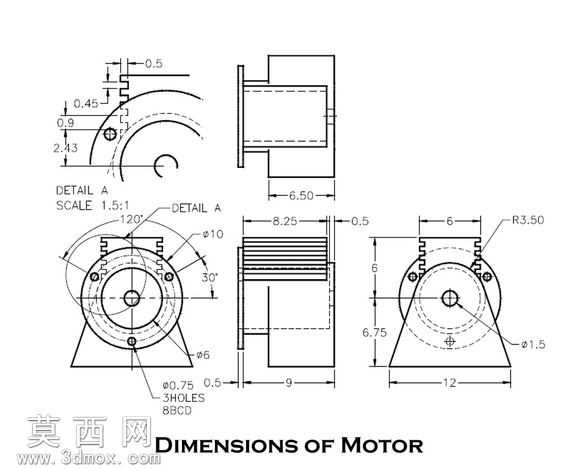

本模型为鼓风机组件配套电机的三维结构设计，建模过程严格遵循机械制图规范，以二维工程图标注的尺寸参数为核心依据，在Creo建模环境中完成全参数化构建，确保模型各结构尺寸与设计图纸完全匹配。建模初期先梳理电机的整体结构逻辑，将模型拆分为定子安装基座、绕组容纳腔体、端盖定位结构、安装固定支座四个核心模块，通过基准轴、基准面的精准定位搭建整体装配框架，保证各部件的同轴度、位置度符合机械设计公差要求。基座部分采用拉伸加切除的建模方式，还原带三角支撑的安装结构，精准复刻支座上的定位孔、安装沉孔的位置与尺寸，其中底部安装孔间距、侧边定位孔的角度参数严格对应图纸标注的120°分布、30°夹角等设计要求，确保后续装配时的安装适配性。绕组腔体部分通过旋转、阵列特征构建外壁的散热齿结构，还原图纸中标注的齿厚、齿间距参数，同时保证腔体内部的容纳空间尺寸符合电机绕组的装配需求，腔体端部的止口结构采用精准的尺寸约束，为端盖装配提供可靠的定位基准。端盖部分通过旋转特征构建主体轮廓，配合切除特征完成轴承安装位、出线槽的结构设计，端盖上的密封槽、定位凸台尺寸严格匹配图纸标注的公差要求，保证与腔体的装配密封性与同轴度。建模过程中对所有圆角、倒角特征做了精细化处理，还原图纸中标注的R3.50、Φ1.5等细节结构，避免锐边结构对后续仿真、加工环节造成影响。材质配置上根据电机不同部件的功能属性做区分，基座与端盖采用铸铝材质参数，设置对应的漫反射、粗糙度参数还原金属铸件的哑光质感，内部结构件采用冷轧钢材质参数，散热齿部分做细微的纹理处理提升真实感。整体模型完成后通过干涉检查验证各部件无装配冲突，结构逻辑完全符合鼓风机配套电机的实际功能需求，可直接用于后续的装配仿真、工程图导出、3D打印验证等环节，为鼓风机整机的设计迭代提供可靠的动力部件模型支撑。
