汽车发动机传动皮带轮结构设计

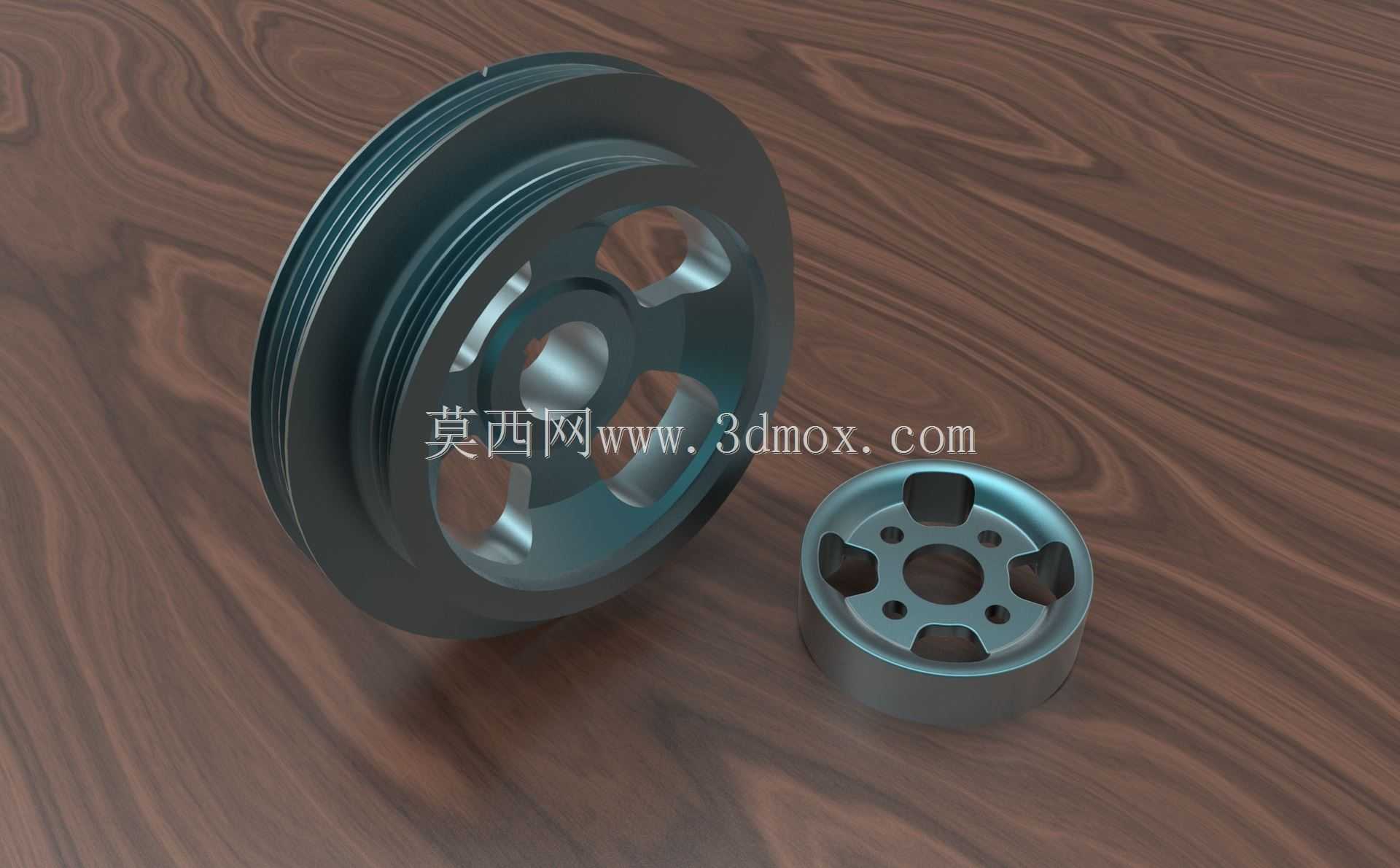

　　这套带轮结构主要应用在乘用车发动机前端轮系中，承担曲轴输出动力向附件系统传递的核心作用，日常工况下需要持续驱动发电机、空调压缩机、冷却水泵等附属部件运转，是发动机外围动力传输路径里不可替代的基础零件。从实际装车场景来看，主带轮直接安装在曲轴前端轴颈上，随曲轴同步旋转，副带轮则作为张紧或者附件端的从动轮配合布置，两者通过多楔带完成动力衔接，整套结构需要覆盖发动机从怠速到额定转速的全工况运转区间，承受交变的皮带张紧力与旋转离心载荷。

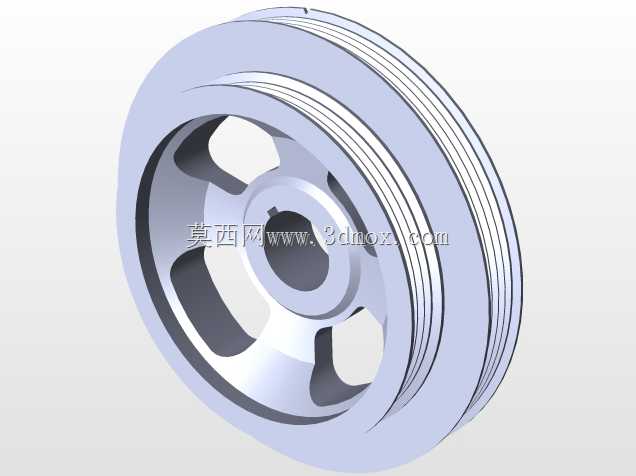

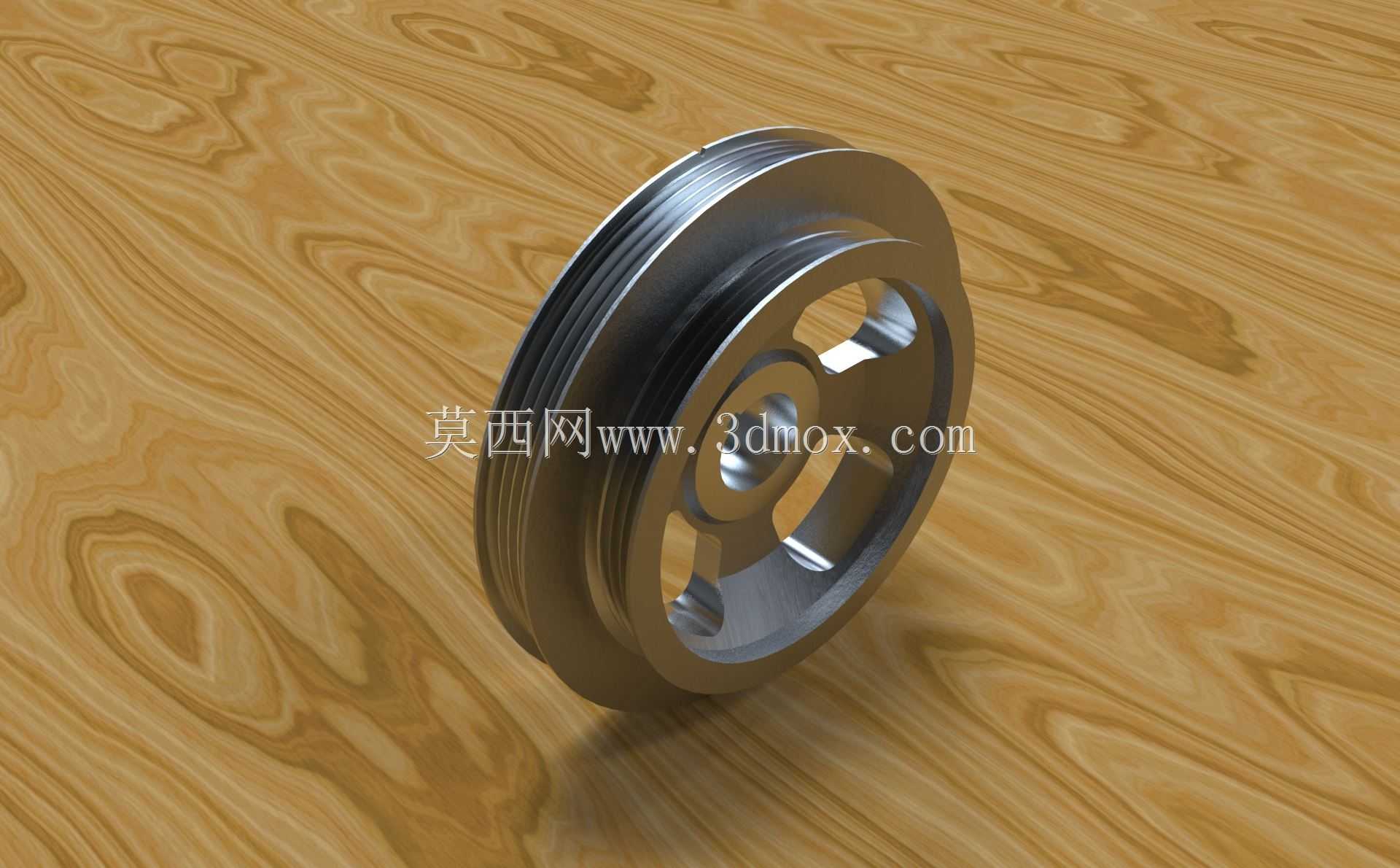

　　设计阶段首先要匹配发动机的轮系传动比，主带轮的多楔带槽型严格对应通用的PK型多楔带规格，槽的间距、槽深、侧面夹角都完全符合带传动的配合公差要求，保证皮带嵌入后接触面积充足，不会在高转速下出现打滑、跳齿的问题。主带轮采用辐板式带减重孔的结构，不是实心轮盘设计，这是为了在保证结构强度的前提下尽可能降低旋转件的惯量，减少曲轴启动瞬间的冲击载荷，同时减重孔的位置做了圆弧过渡，避免应力集中在孔边位置，长期运转下不会出现辐板疲劳开裂的问题。带轮的轮毂部分做了加厚处理，中心孔的公差带按照过渡配合设计，装配时需要压装到曲轴轴颈上，配合端面的定位止口保证带轮安装后和曲轴轴线的同轴度控制在0.05mm以内，避免高速旋转时出现端面跳动，导致皮带偏磨、异响。

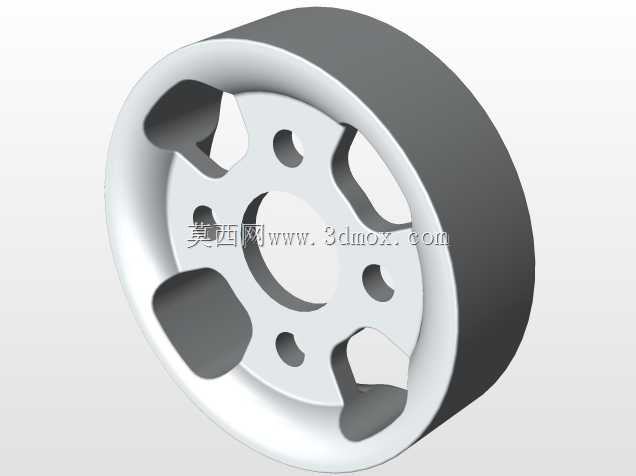

　　副带轮的结构尺寸更小，中心分布的多个安装孔对应附件或者张紧器的安装螺栓孔位，孔位的位置度公差严格控制在0.1mm以内，保证安装后带轮的旋转平面和主带轮完全共面，防止皮带运行时出现跑偏、脱槽的问题。副带轮的轮槽参数和主带轮完全一致，保证皮带和两个带轮的啮合状态统一，轮缘部分做了轻微的倒角处理，避免装配时刮伤皮带的橡胶基体。两个带轮的材质都选用灰铸铁或者高强度铸铝合金，根据发动机的轻量化要求做材质选型，铸铁版本的壁厚控制在4-6mm，铸铝版本则适当增加壁厚到5-7mm，保证不同材质下的结构强度都能满足额定转速下的强度要求，不会出现轮缘爆裂的风险。

　　安装边界上，主带轮的轴向定位依靠曲轴前端的轴肩，装配后端面和轴肩完全贴合，锁紧螺栓的拧紧力矩按照工艺要求控制在规定区间，防止运转过程中带轮松动。带轮和周边的正时罩壳、发动机前端盖的间隙预留不小于8mm，避免发动机运转时的振动导致带轮和周边件发生干涉摩擦。副带轮安装后，其端面和安装支架的间隙控制在2-3mm，既不会出现轴向窜动碰擦支架，也不会因为间隙过大导致螺栓受额外的弯曲载荷。在轮系布置时，两个带轮的中心距根据皮带的长度和张紧行程做匹配，保证皮带安装后的张紧力在厂家规定的区间内，既不会因为张紧力过大导致带轮轴承受额外径向力，也不会因为张紧力不足出现打滑丢转。

　　从实际使用的工况来看，这套带轮结构需要适应-40℃到120℃的机舱环境温度，耐受泥沙、雨水的侵蚀，所以轮槽的表面粗糙度控制在Ra3.2以内，减少皮带的磨损速率，延长皮带和带轮的整体使用寿命。设计时还做了动平衡校核，两个带轮的剩余不平衡量都控制在G2.5等级以内，避免高转速下出现振动传递到发动机机体，引发整车怠速抖动的问题。辐板上的减重孔同时也可以作为动平衡去重的位置，平衡校正时可以在孔边位置去除少量材料，不需要额外在轮缘上加工去重槽，保证轮槽的完整度。
