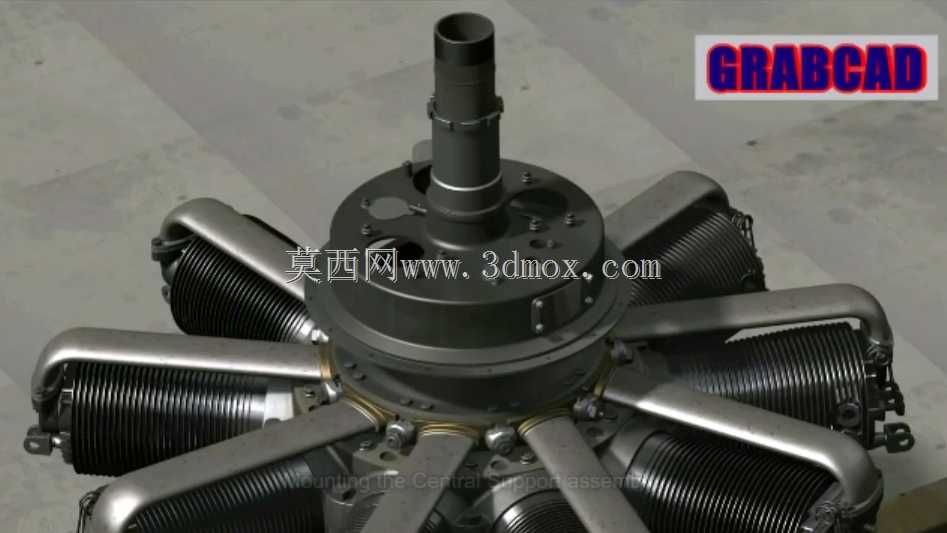

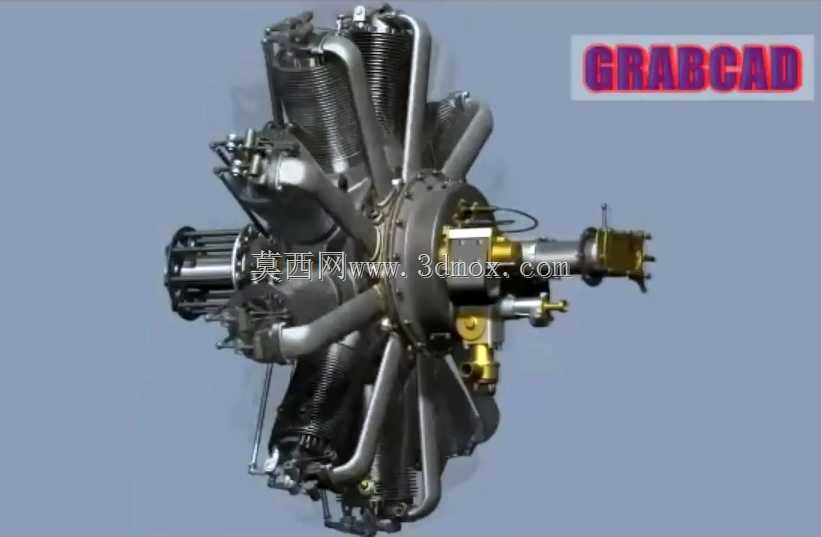

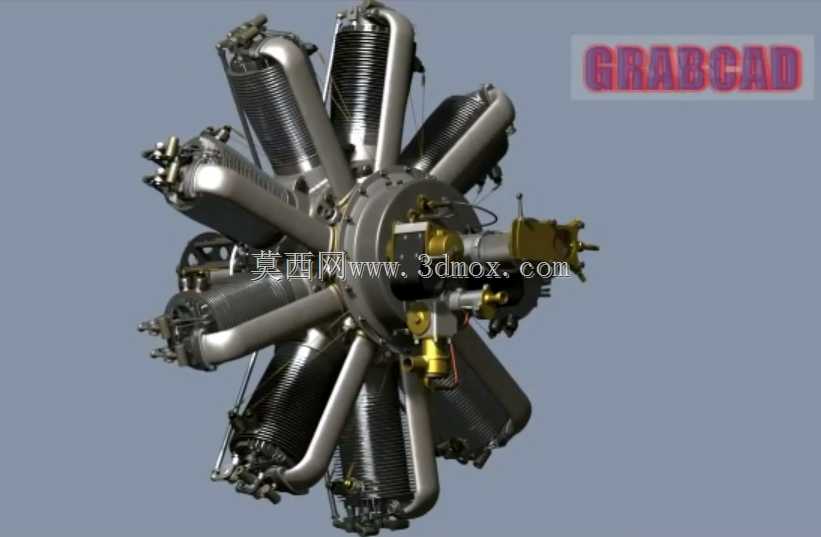

星型九缸四冲程航空汽油动力装置

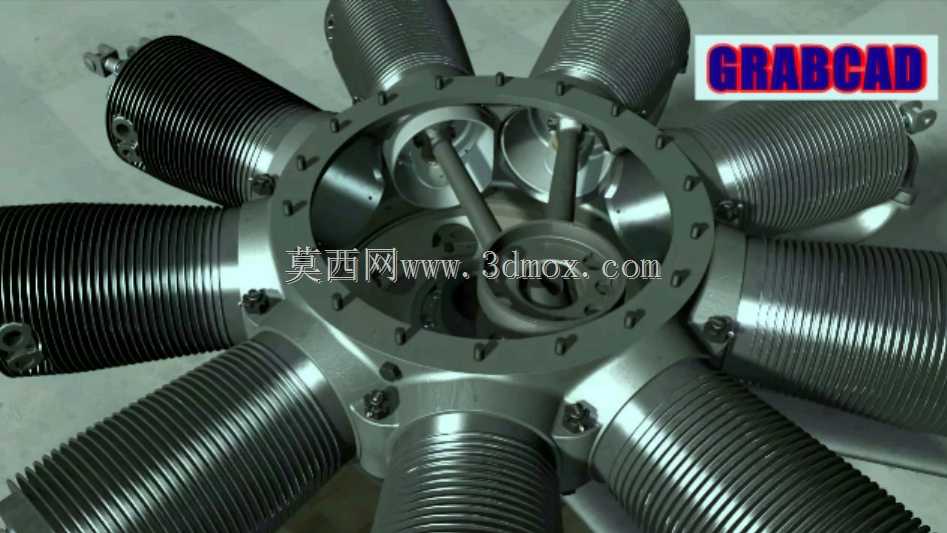

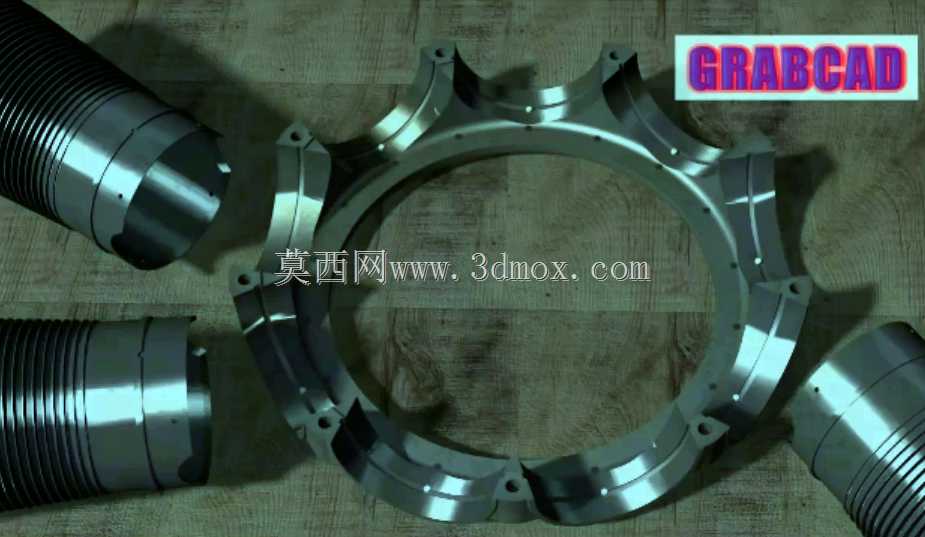

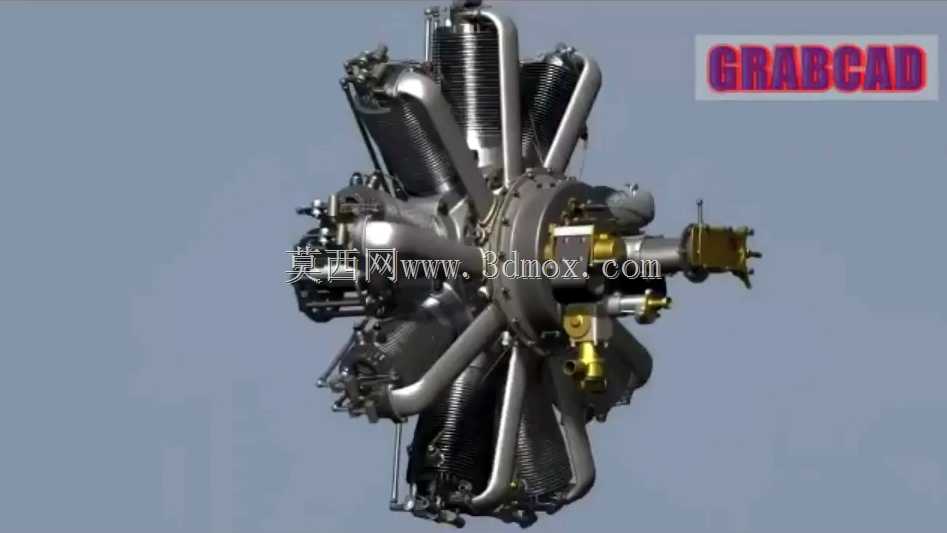

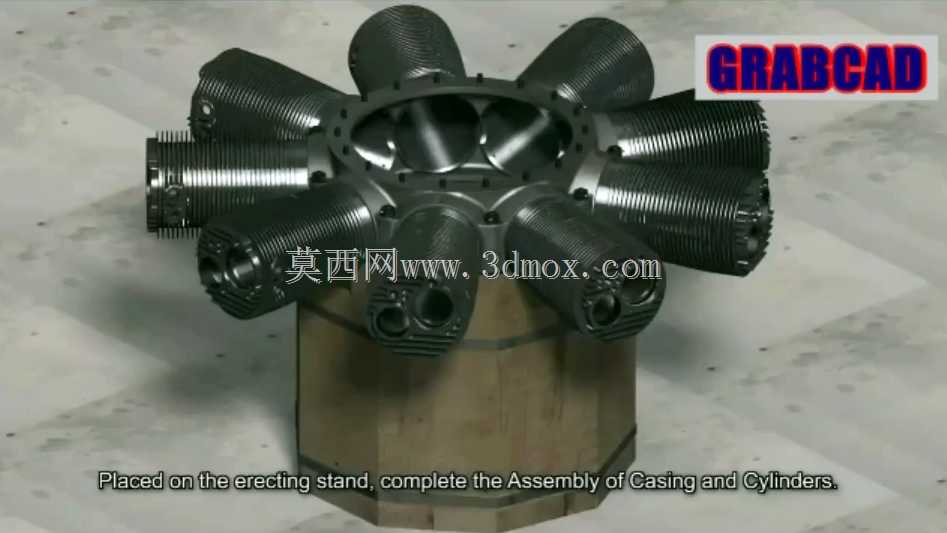

　　这款九缸星型布置的四冲程汽油动力装置，是早期螺旋桨航空器的核心动力输出单元，在通航领域的复古机型复刻、轻型运动飞机改装、航空科普教具制作场景中有着不可替代的应用价值。不同于直列、V型布置的车用动力结构，星型发动机将九个气缸沿曲轴中心呈圆周均匀排布，这种布局从根源上优化了风冷散热效率——早期活塞式航空器飞行时的迎面气流可以直接扫过每一个气缸的散热鳍片，不需要额外布置复杂的水冷管路、散热器与冷却液循环系统，大幅降低了动力系统的自重与空中故障概率，非常适配低速螺旋桨飞行器的工况需求。

　　从实际功能逻辑来看，这套动力装置通过四冲程循环完成化学能到机械能的转换，九个气缸按固定点火顺序交替做功，曲轴输出的扭矩波动远少于少缸数机型，运转平顺性更适合驱动大直径螺旋桨，在低转速区间就能输出足够的拉力，支撑飞机完成起飞、爬升、巡航等全套飞行动作。设计过程中首先要匹配的是安装边界：发动机前侧的输出轴需要对接螺旋桨安装法兰，法兰端面的定位止口、螺栓孔分布圆直径都要和常用的航空螺旋桨安装标准匹配，保证不同规格的木质、金属螺旋桨都能可靠固定，不会在高速旋转时出现松动偏摆。后侧的安装节需要匹配飞机防火墙的安装点位，节距尺寸、减震胶垫的安装槽位都要符合轻型飞机的发动机架设计规范，避免改装时需要对机身承力结构做额外切割修改。

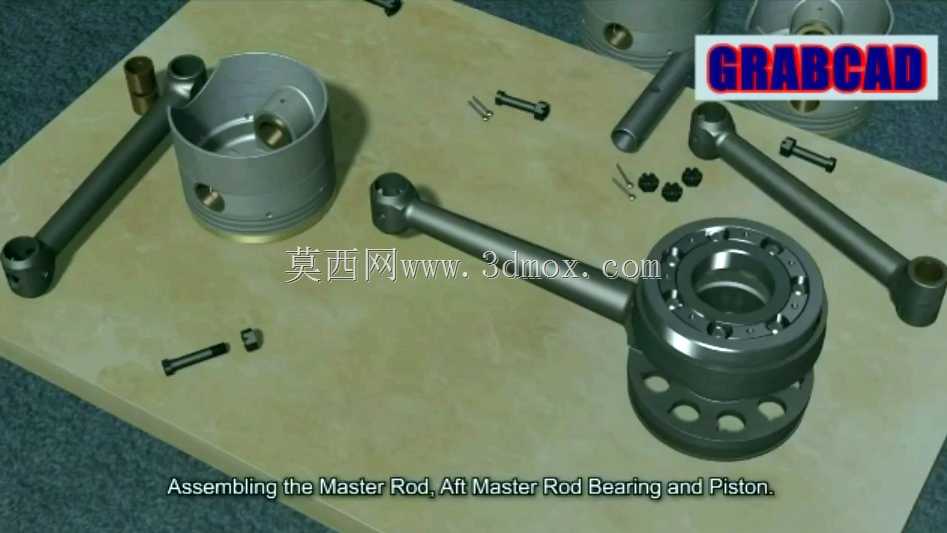

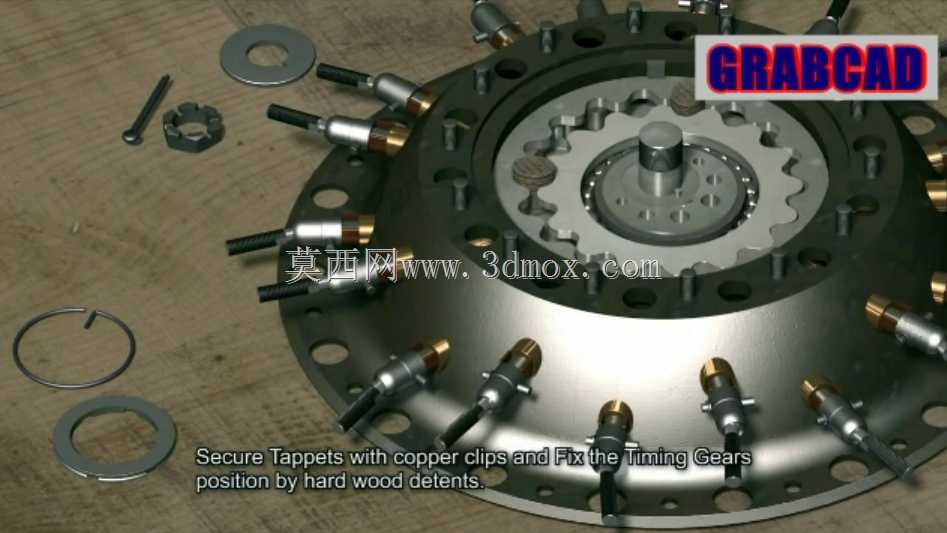

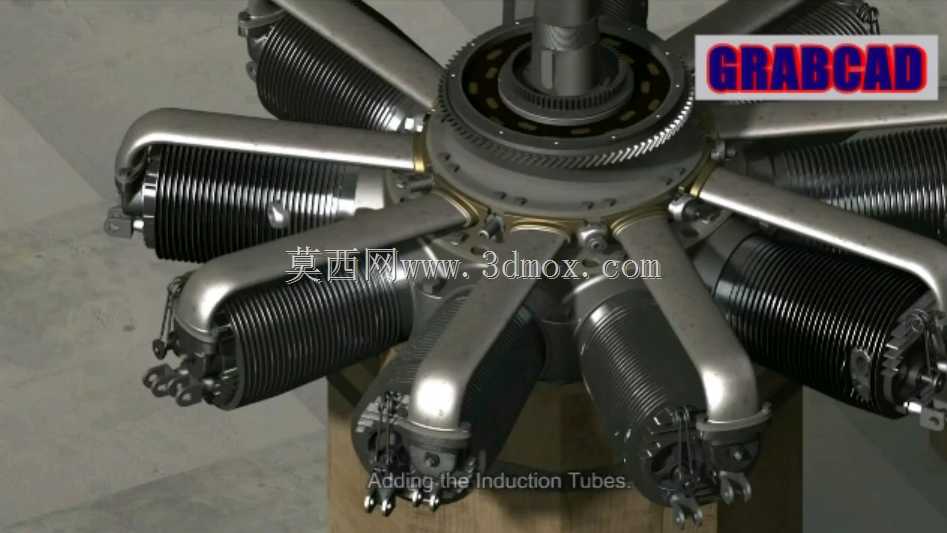

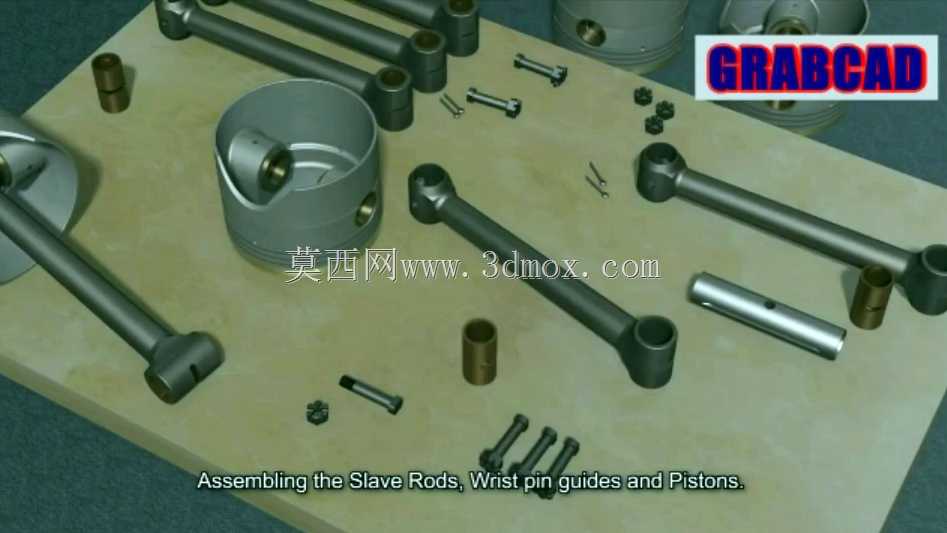

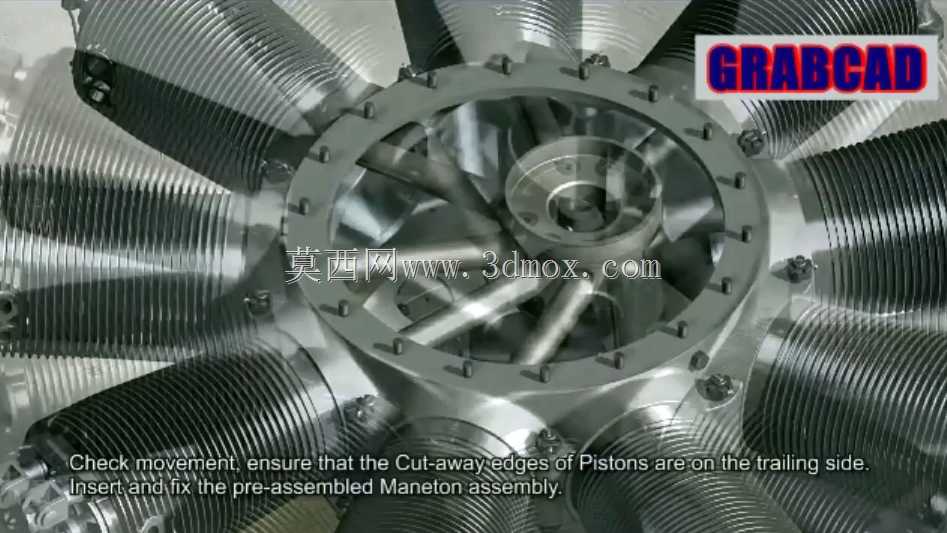

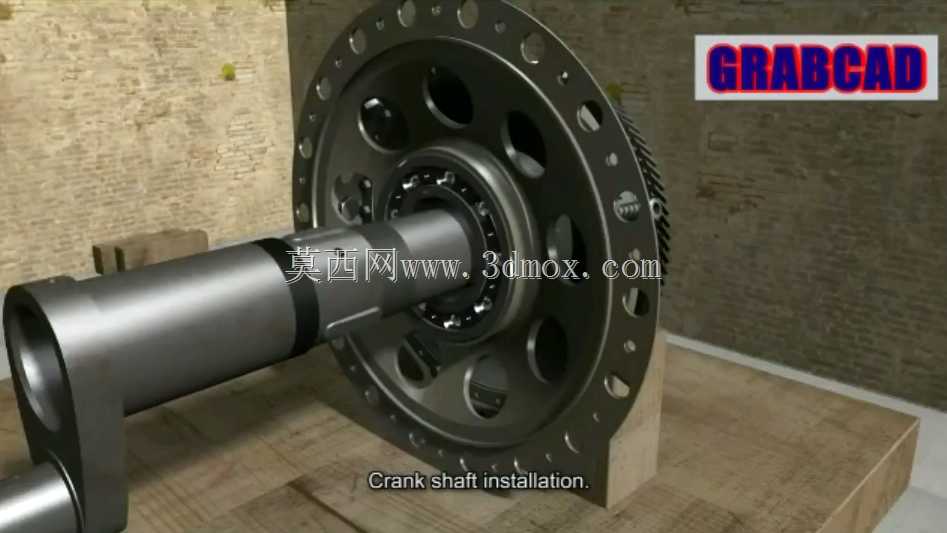

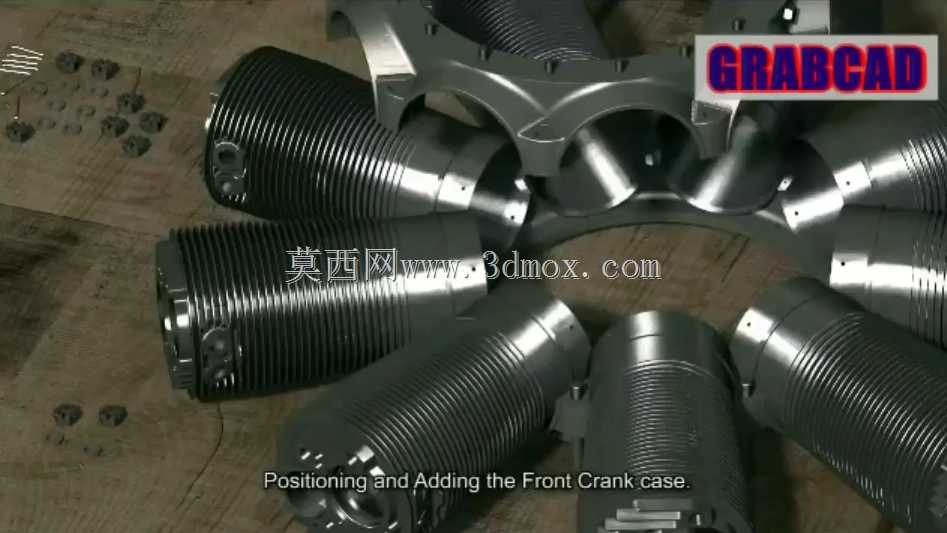

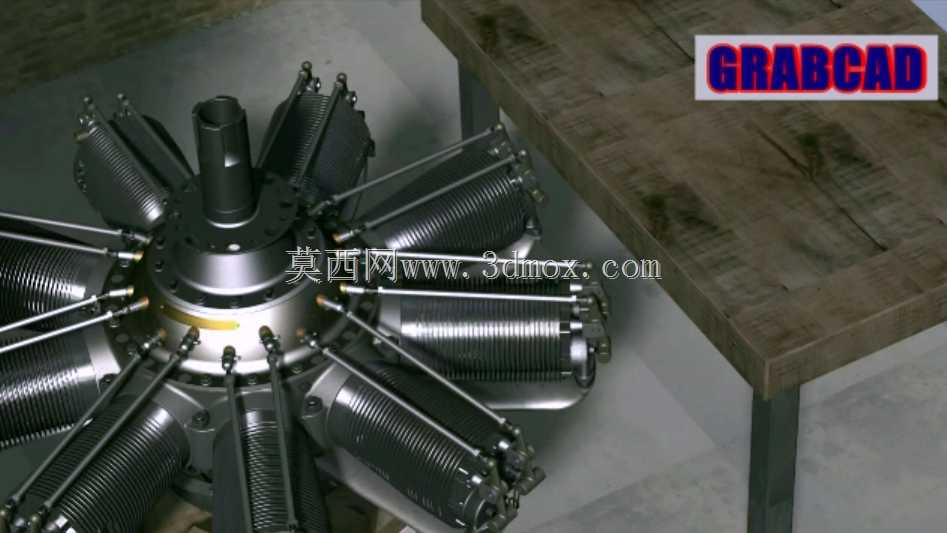

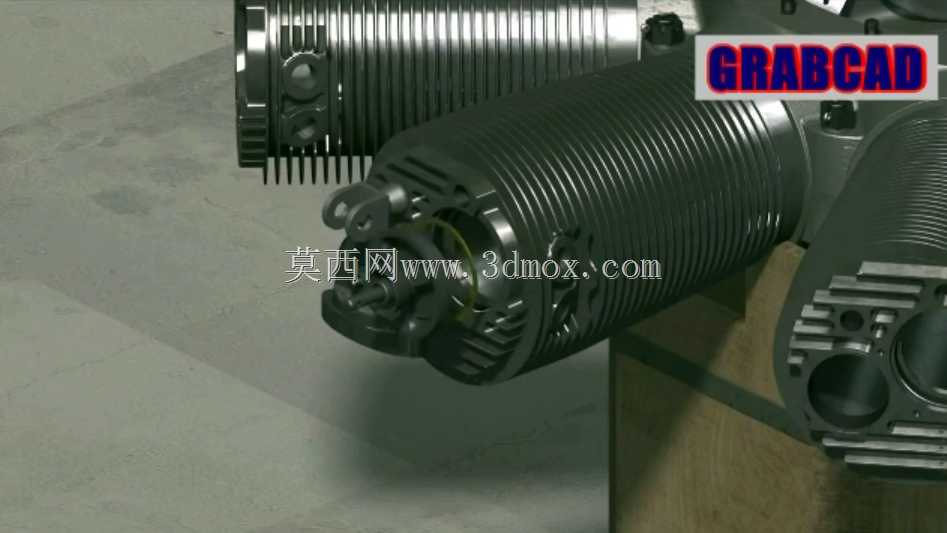

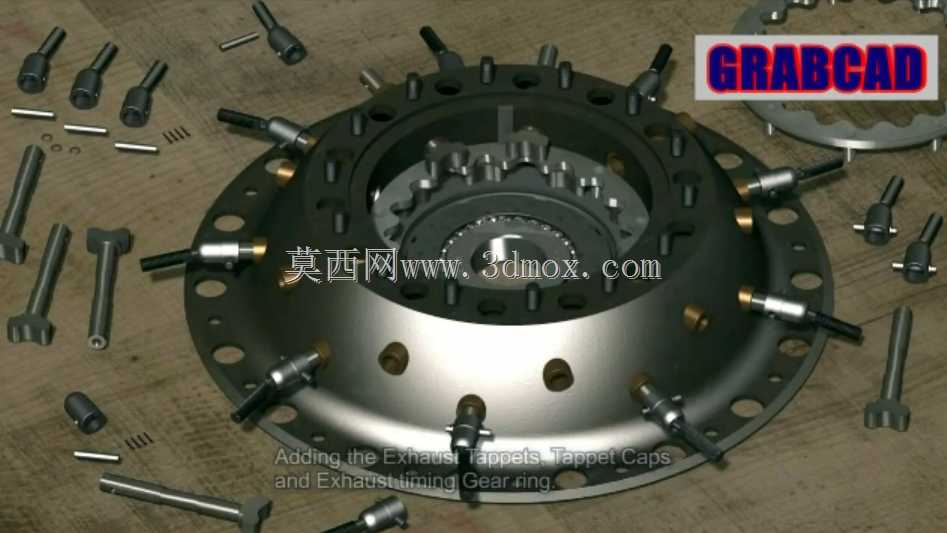

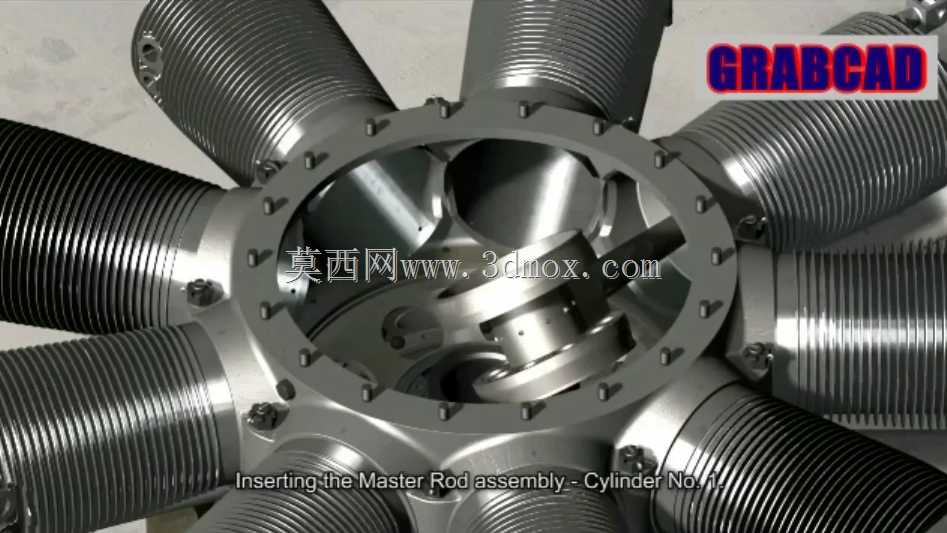

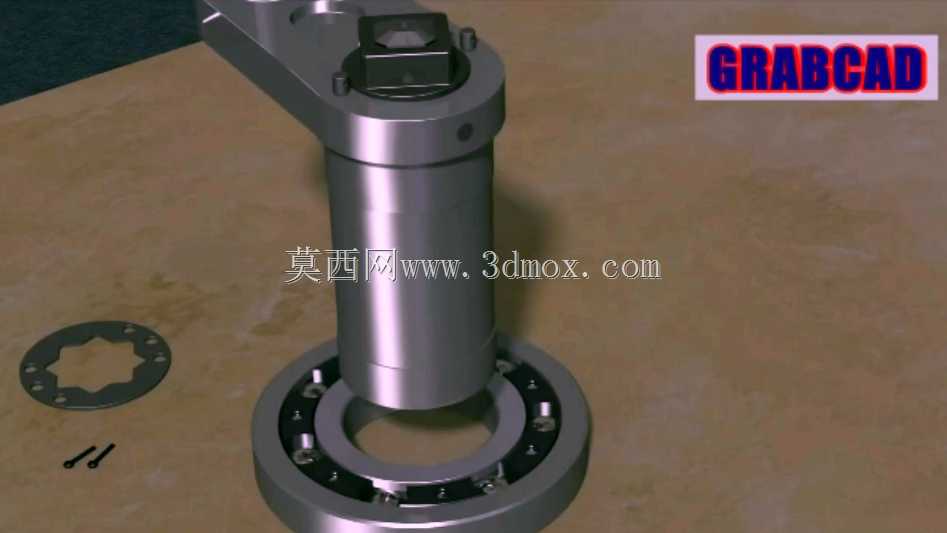

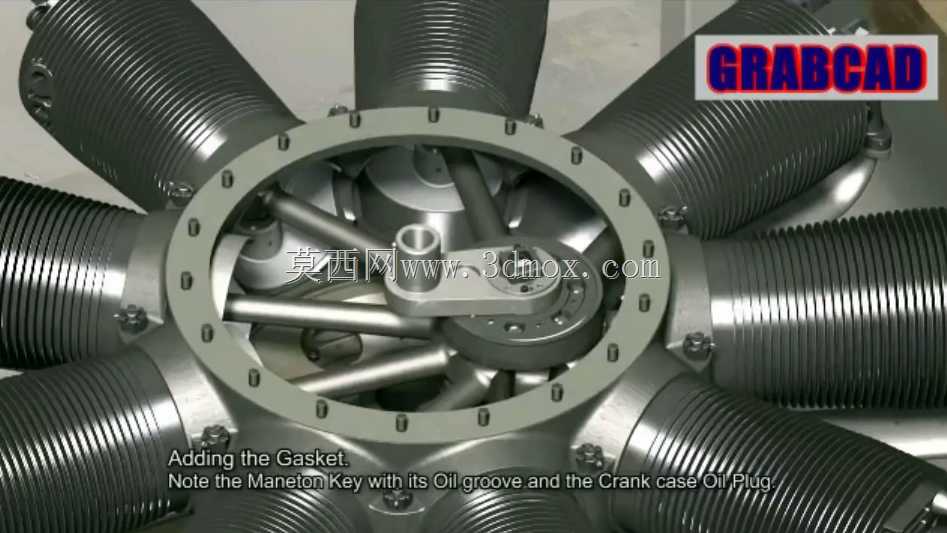

　　结构设计层面，每一个气缸的进排气道、气门摇臂机构、火花塞安装位都沿圆周方向做了等角度分布，既保证了每缸的进气量、排气背压一致，让各缸做功均匀性控制在合理区间，也简化了维护流程——地勤人员可以在不拆解发动机主体的情况下，直接对任意气缸的火花塞、气门组件进行检查更换。曲轴采用整体锻造的曲柄结构，九个连杆共同铰接在曲轴的中心曲柄销上，这种铰接结构的设计需要严格计算每根连杆的摆动角度、运动间隙，避免不同气缸的连杆在运转过程中出现运动干涉，同时要保证曲轴的动平衡精度，控制高转速下的整机振动量，避免振动传递到机身引发仪表失灵、结构疲劳问题。

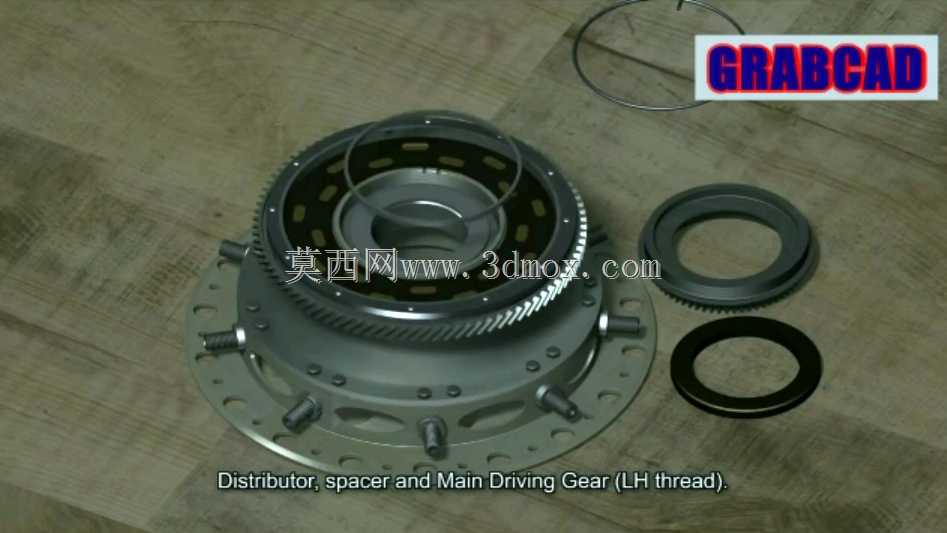

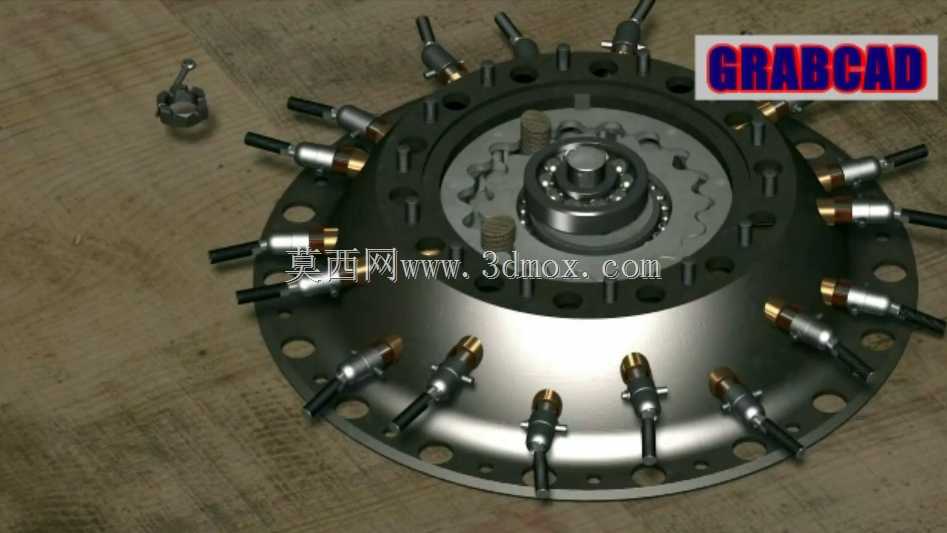

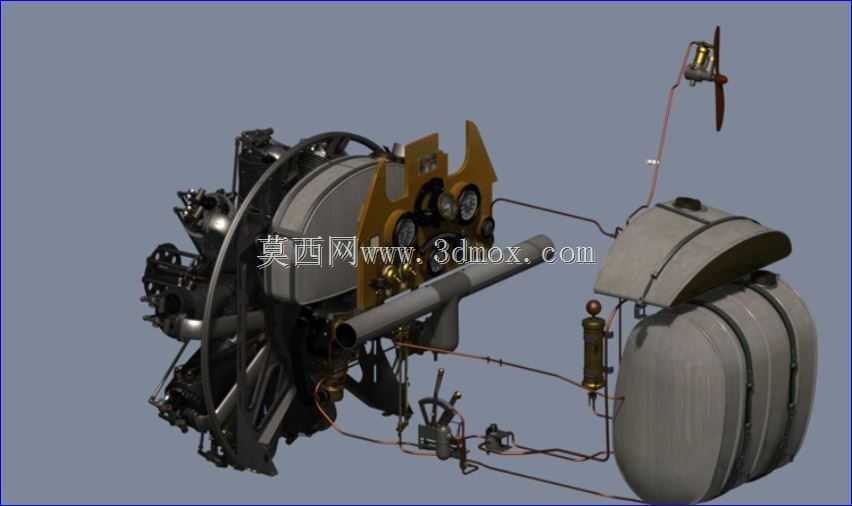

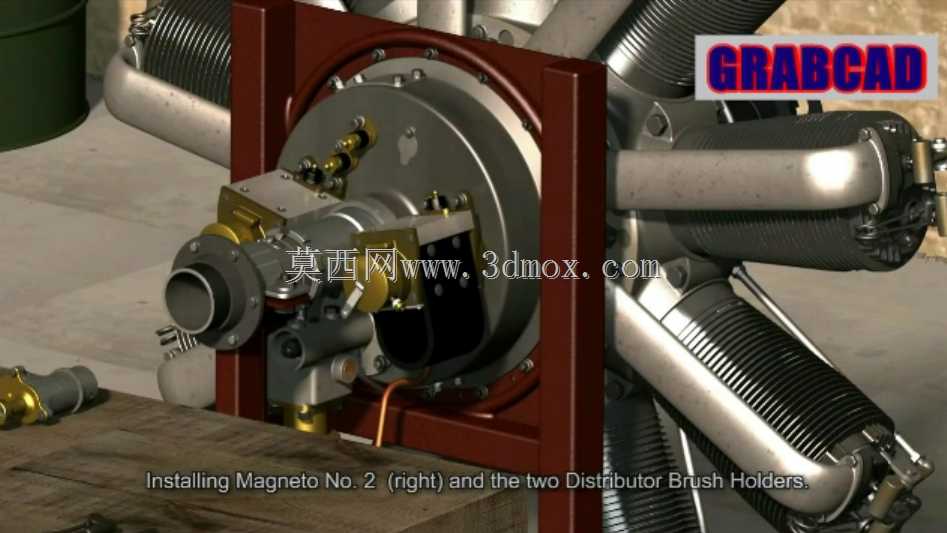

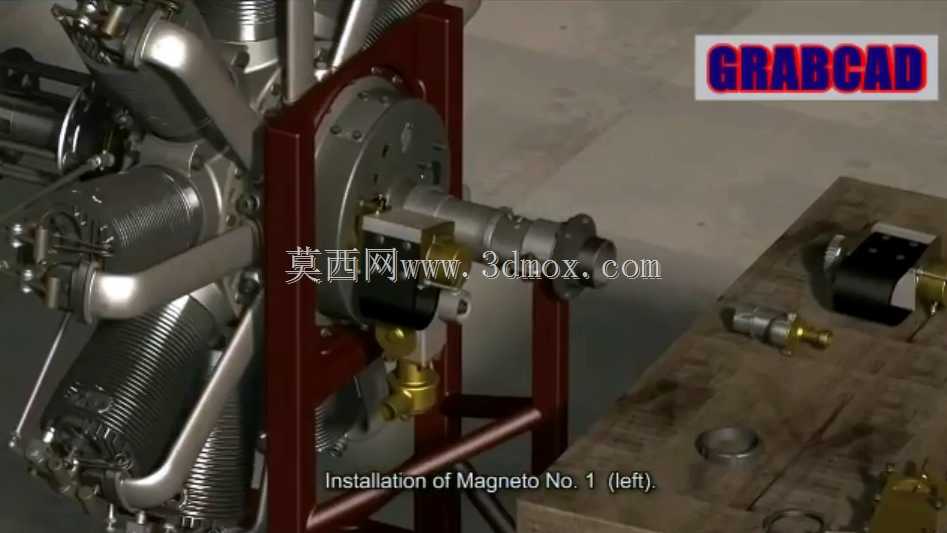

　　供油系统的布置同样围绕星型结构做了适配，分电器沿圆周方向对应每个气缸的点火时序，燃油管路从中心供油环向每个气缸均匀分流，保证不同位置的气缸空燃比一致，不会出现局部气缸过浓或过稀导致的功率下降、积碳问题。润滑系统采用干油底壳设计，适配航空器飞行时的姿态变化——飞机做俯仰、倾斜动作时，润滑油不会因为重力偏移出现供油中断，保证各个运动摩擦副在任意飞行姿态下都能得到可靠润滑，减少活塞、气缸壁、曲轴轴承的异常磨损。

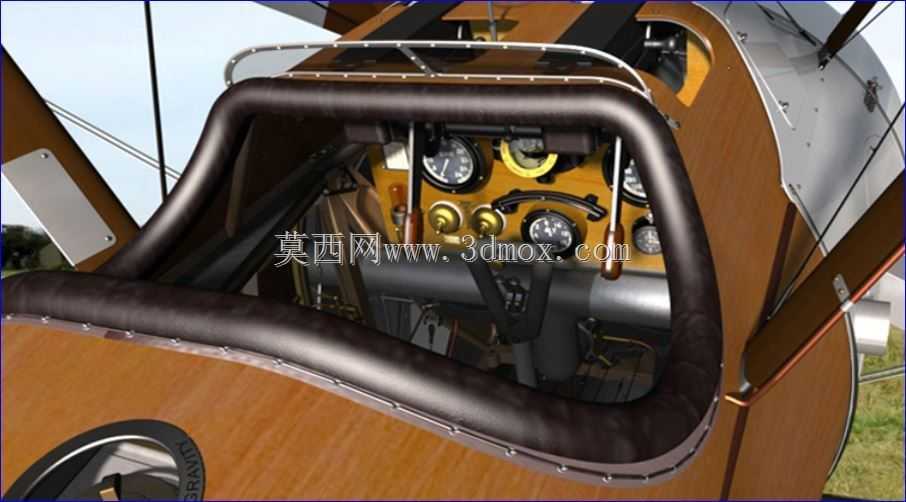

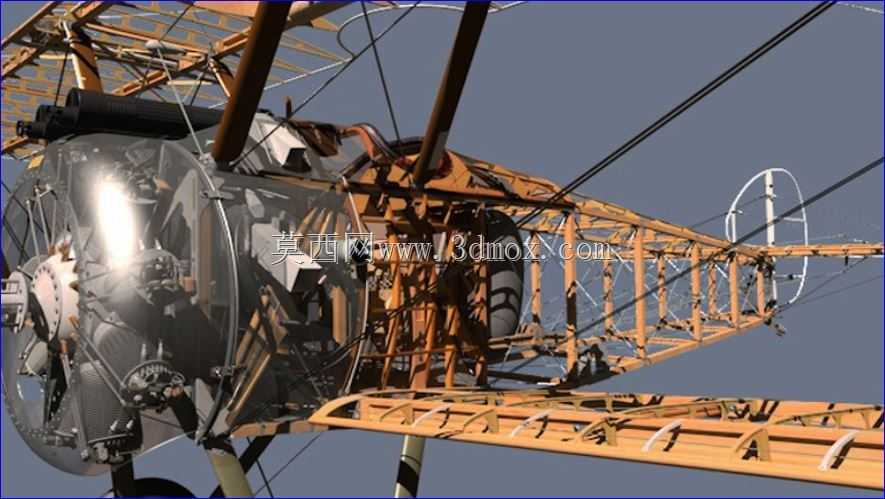

　　在实际选型适配中，这类星型九缸动力常被用于复刻一战时期的双翼战斗机、邮政螺旋桨飞机，也会被航空院校用于活塞发动机原理教学，相比现代的航空活塞发动机，它的结构完全外露，学员可以直观观察到每一个气缸的做功过程、气门的开闭动作、连杆的运动轨迹，比封闭壳体的民用发动机更适合做原理演示。建模过程中需要严格还原每一处管路的走向、散热鳍片的间距、紧固件的位置，保证装配完成后所有运动部件都能实现无干涉的动作模拟，既可以用于虚拟的飞行动力学仿真，也可以作为实体复刻加工的结构参考，加工时只需要按照模型的尺寸边界调整安装节的位置，就能适配不同机型的发动机舱尺寸，不需要对核心的缸体、曲轴结构做修改。
