机械式游标卡尺精密测量工具结构

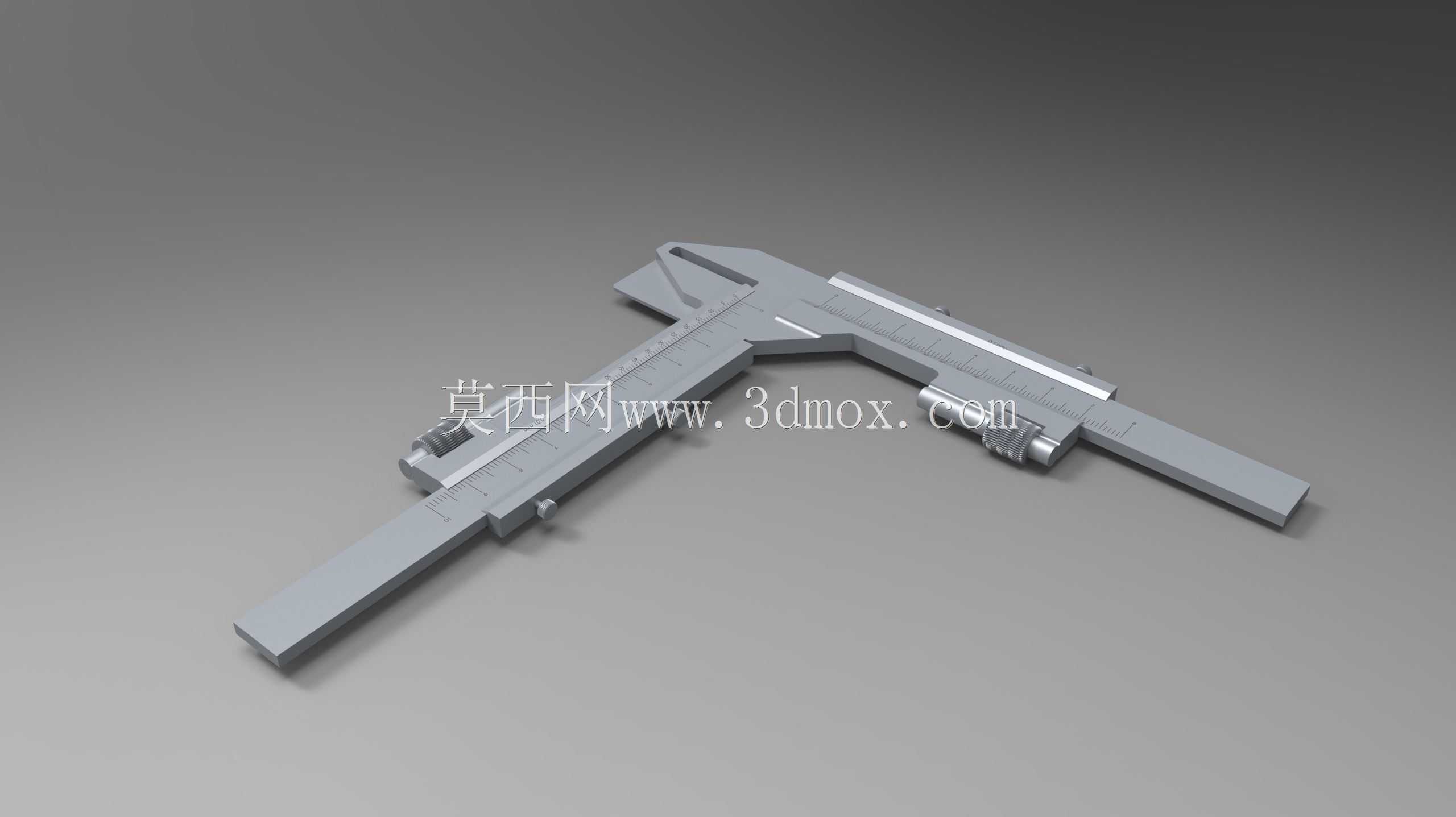

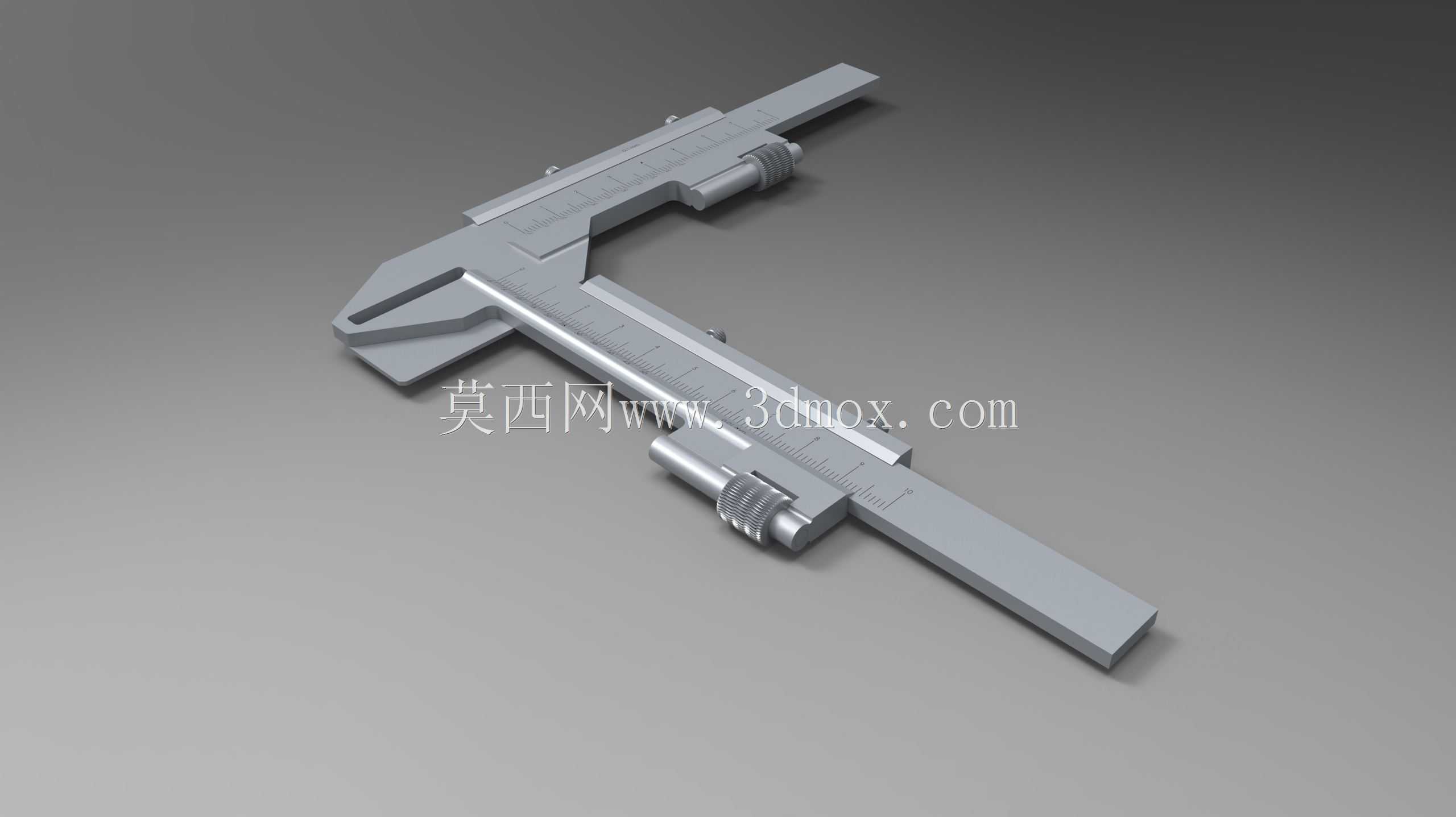

　　在机加工车间的日常工序流转里，这类机械式游标卡尺是工位上最常见的随身测量器具，不管是普通车床操作工完成粗车后快速核对轴径余量，还是钳工划线工序里确认孔位间距，或是质检环节对来料毛坯做基础尺寸筛查，都能看到它的使用场景，不需要外接电源、没有电子元器件失效的顾虑，哪怕车间里存在切削液飞溅、金属粉尘弥漫的工况，只要定期清洁尺身导轨、校准零位，就能长期保持稳定的测量精度，不会像数显量具那样容易因为电池亏电、感应模块进污出现读数跳变的问题。从结构设计逻辑来看，这款卡尺采用整体不锈钢冲压铣削成型的主尺身，主尺刻度直接蚀刻在尺身平面上，刻度线深度控制在0.02毫米以内，避免长期滑动磨损导致刻度模糊，尺身的滑动导轨面做了微弧倒角处理，

　　滑动副的配合间隙经过配研工序调整，既保证游标框能沿着尺身顺畅滑动无卡滞，又不会出现框体晃动带来的测量误差，固定量爪和活动量爪的测量面都经过淬火处理，表面硬度达到HRC58以上，长期接触金属工件也不会出现测量面磨耗凹陷的问题，量爪的刃口部分做了0.1毫米的倒棱，既保证内孔、窄槽测量时能顺利探入工件，又不会因为刃口过于锋利划伤工件表面或是刮伤操作人员。尺身尾部集成的深度测量杆，和主尺身保持严格的同轴度，深度杆的端面和主尺尾端端面的平面度误差控制在0.005毫米以内，测量盲孔深度、台阶高度的时候，只需要将主尺尾端贴紧工件基准面，滑动游标框让深度杆接触到被测底面，就能直接读取尺寸，不需要额外转接其他测量辅具。

　　这款卡尺的测量范围覆盖0到150毫米的常用工业测量区间，主尺身总长度控制在230毫米左右，整体重量不到200克，操作人员可以直接放在工装口袋里随身携带，不会占用过多工位空间，游标框上的锁紧螺钉采用滚花设计，不需要借助扳手就能徒手拧紧，锁定测量数值后可以把卡尺从工件上取下来再仔细读数，避免在工件旁视线受阻导致读数偏差。从实际使用的适配场景来说，它能完成外径、内径、深度、台阶差四类常见尺寸的测量，不需要在工位上准备多把不同功能的量具，换型测量的时候只需要调整游标位置就能切换测量模式，对于小批量多品种的加工场景来说，能大幅减少换量具的辅助时间。设计过程中，滑动副的阻尼调整是核心要点，过松会导致游标框在重力作用下自行滑动，

　　移动卡尺的时候量爪位置偏移，过紧则会导致滑动阻力过大，单手操作的时候很难精准控制量爪和工件的贴合力度，容易因为测力过大导致量爪弹性变形带来测量误差，因此在尺身和游标框的配合面之间预留了均匀的0.01到0.02毫米间隙，配合游标上的微调弹簧结构，操作人员可以用拇指推动滚轮实现游标框的微动进给，在量爪快要接触工件的时候做微量调整，保证测量面刚好和工件表面贴合，既不会压伤软质工件表面，也能避免间隙导致的测量值偏小问题。另外，量爪的形位公差控制也直接影响测量精度，固定量爪和活动量爪的测量面平行度误差全程不超过0.01毫米，不管是测量靠近尺身根部的小尺寸工件，还是测量靠近量爪尖端的大尺寸工件，都能保证两个测量面完全贴合工件，不会出现倾斜导致的测量值偏大问题。在设备安装、设备维保的现场作业场景里，这类卡尺也能发挥很大作用，比如核对更换的密封件尺寸、确认紧固件的长度规格、测量装配间隙的时候，不需要把工件搬到检验室，在现场就能快速完成测量，不受现场供电、环境光线的限制，哪怕是光线昏暗的设备内部检修场景，只要用手电筒照亮刻度就能完成读数，实用性远高于对使用环境要求苛刻的电子类测量器具。
