径向连接式耐震压力表结构设计

　　在液压站管路、气动控制系统、水处理管网、工业锅炉配套等场景中，压力参数的实时读取是保障系统稳定运行的核心环节，这款径向安装的压力表结构，正是针对这类工业现场的压力检测需求完成的三维结构设计。从实际使用场景出发，这类压力表常被安装在设备的管路终端、阀组旁侧，需要适配现场的安装空间，同时要耐受设备运行带来的持续振动，避免指针抖动导致的读数误差，因此在结构设计阶段就充分考虑了安装适配性与耐震性能的平衡。

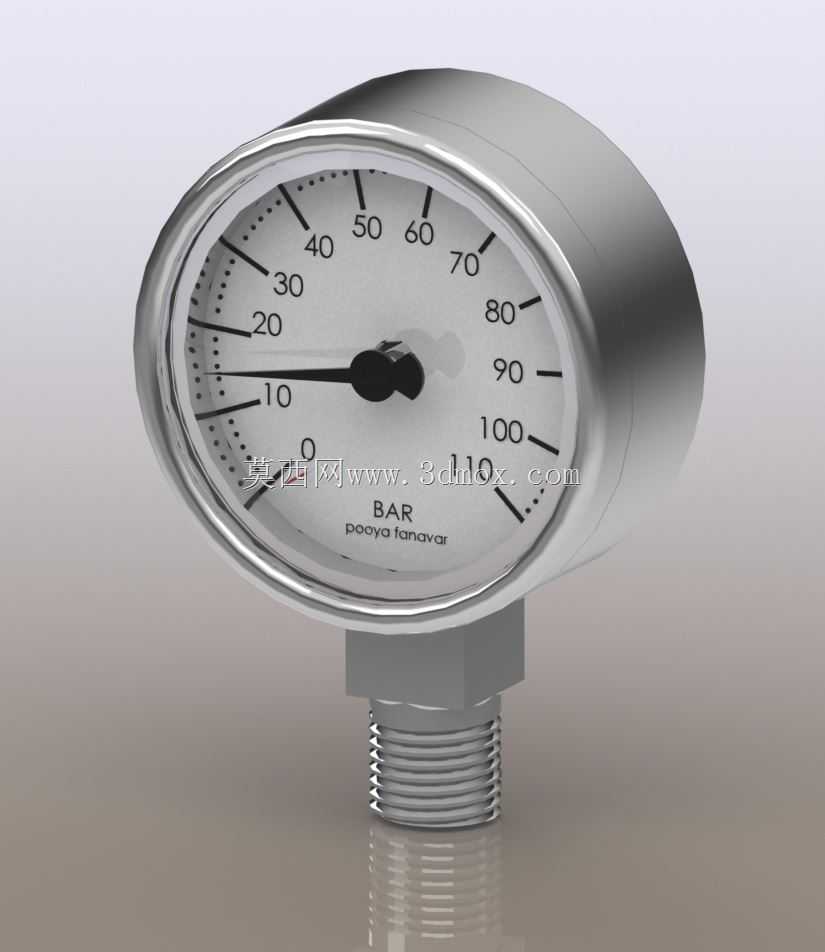

　　从功能特性来看，这款压力表的测量量程覆盖0-110Bar，能够满足中低压工业管路的压力检测需求，表盘采用大刻度标识搭配黑色指针，刻度线按10Bar间隔做粗线标注，每10Bar区间内细分10个小刻度，读数分辨率可达1Bar，现场操作人员无需凑近即可快速识别压力数值。表盘底部标注BAR单位标识，避免不同压力单位混用带来的读数偏差，表盘外圈采用卷边式不锈钢表壳结构，表壳做哑光金属处理，既能够抵御现场的轻微磕碰，也能减少环境光线反射对读数的干扰。

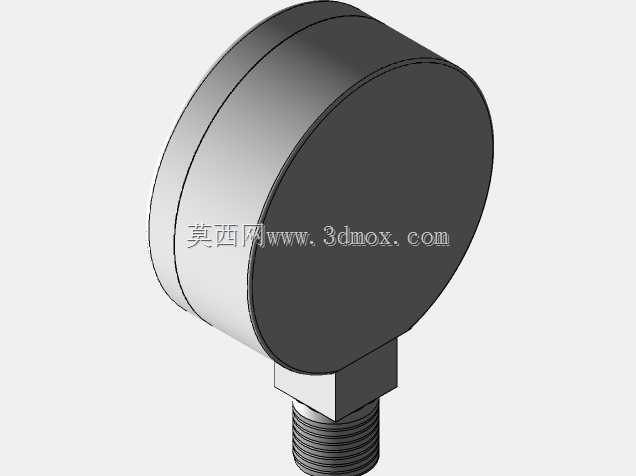

　　设计思路上，这款压力表采用径向底部安装结构，连接端为标准外螺纹接头，接头上方设置六角拧动工位，安装时可以直接用普通扳手卡住六角部位完成拧紧操作，无需额外夹持表壳，避免安装过程中表壳受力变形影响内部机芯精度。表壳与接头的连接部位做密封台阶设计，装配时加装密封垫圈即可实现IP65级别的防护能力，能够适配有少量喷淋、粉尘的工业现场环境。表蒙采用高强度透明材质，与表壳卷边部位压合密封，防止现场的水汽、粉尘进入表盘内部，避免刻度锈蚀、指针卡滞的问题。

　　从外形尺寸与安装边界来看，这款压力表的表壳为圆形结构，表盘直径适配常规工业仪表的安装开孔尺寸，整体轴向长度控制在合理范围，安装后不会过多突出管路表面，避免现场人员巡检时发生磕碰。底部螺纹接头的长度适配常规管壁厚度，螺纹规格采用通用工业管螺纹标准，能够直接与现有工业管路的内螺纹接口匹配，无需额外加工转换接头。接头与表壳的同轴度在建模阶段就做了严格约束，保证安装后表盘处于水平正视角度，不会出现表盘歪斜导致的读数不便。

　　在内部结构的建模处理上，充分还原了波登管、传动齿轮组、指针转轴的实际装配关系，波登管的形变行程与齿轮组的传动比做了匹配校验，保证压力从0到满量程变化时，指针的转动角度与刻度分布完全对应，不会出现线性超差的问题。考虑到耐震需求，表壳内部预留了填充阻尼油的腔体空间，建模时对腔体的密封间隙做了模拟验证，避免阻尼油渗漏，阻尼油能够有效缓冲设备振动带来的指针抖动，即使在液压泵、空压机这类持续振动的设备旁安装，指针也能保持稳定，方便操作人员读取准确的压力数值。

　　针对不同安装场景的适配性，这款结构在建模时保留了表壳后部的校准孔位，后续现场校准压力精度时，无需拆解整个表壳，仅需打开校准孔的密封塞即可调整机芯的传动间隙，完成精度校准。表耳部位的结构做了加厚处理，即使在安装时扳手施力过大，也不会出现表壳变形的问题，整体结构的壁厚经过受力模拟验证，能够承受1.5倍满量程的过载压力，避免管路压力瞬时超压时表壳爆裂的风险。

　　在实际设备选型配套中，这类压力表可以直接替换同规格的老旧压力表，安装尺寸完全兼容现有管路接口，无需对现有设备的安装位做任何改造。三维建模过程中，所有配合面的公差都按照工业仪表的装配要求做了预留，比如表蒙与表壳的压合过盈量、接头与表壳的配合间隙、齿轮组的啮合间隙都做了参数化设置，后续如果需要调整量程、更换螺纹规格，仅需修改对应参数即可快速衍生出不同规格的型号，能够覆盖更多工业场景的压力检测需求。
