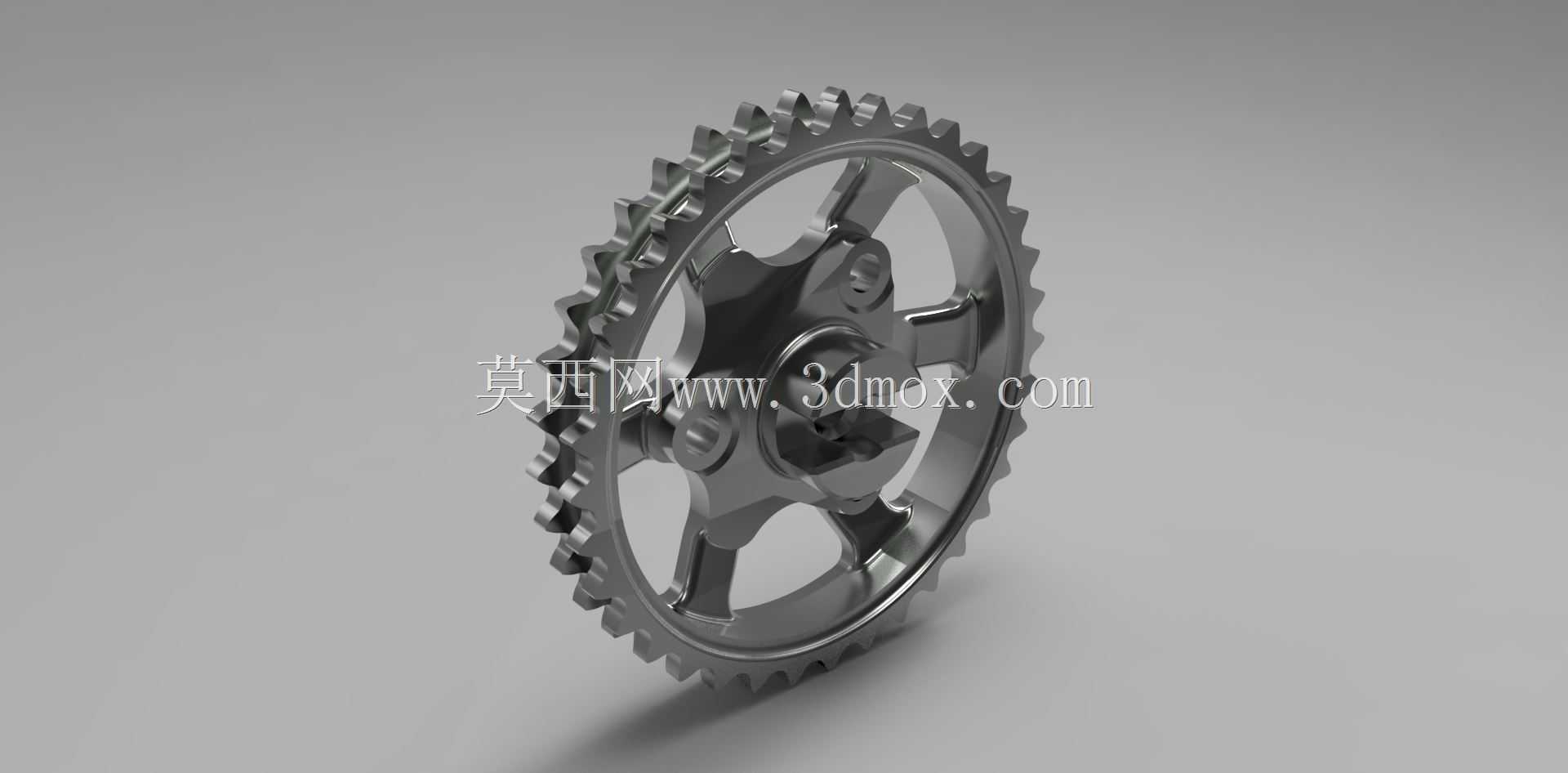

梅赛德斯奔驰646发动机传动链轮结构

　　这款链轮应用于梅赛德斯奔驰646系列柴油发动机的正时传动系统，是配气机构动力传递路径中的核心承载零件，安装在发动机缸体前端的凸轮轴驱动端，与正时链条、张紧器、导轨共同组成正时传动副，负责将曲轴输出的扭矩精准传递至凸轮轴，保证进排气门的开闭时机与活塞运动行程保持严格的相位匹配，一旦链轮出现齿形磨损或安装错位，会直接导致配气相位偏差，引发发动机动力不足、怠速抖动甚至气门撞击活塞的严重机械故障。从结构设计来看，这款链轮采用了组合式辐板结构，外圈为淬硬处理的轮齿工作区，齿形经过修形优化，匹配对应规格的正时链条节距，齿廓曲线采用渐开线修缘设计，能有效降低链条啮入啮出时的冲击载荷，减少传动过程中的多边形效应带来的振动与噪音；

　　中间辐板设计了三处对称的减重镂空结构，在保证轮体整体扭转刚度、满足大扭矩传递强度要求的前提下，尽可能降低旋转件的转动惯量，减少发动机加速过程中的动力损耗，同时辐板上预留的定位凸台与安装孔位，严格匹配凸轮轴轴端的安装止口尺寸，安装时通过中心孔与轴端的定位圆柱面实现径向定位，端面的定位销孔负责周向相位固定，保证装配时的正时精度，避免安装错位引发的相位偏差。链轮的中心安装孔带有高精度的配合公差，与凸轮轴轴颈采用过渡配合设计，装配后可保证轮体与轴的同轴度控制在极小的公差范围内，避免高速旋转时出现偏摆，加剧齿面与链条的偏磨；轮齿表面经过高频淬火处理，表面硬度达到对应耐磨要求，芯部保持足够的韧性，既能承受长期交变载荷下的接触疲劳磨损，

　　又能应对发动机急加速、急减速时的瞬时冲击载荷，避免轮齿出现崩裂失效。在实际发动机运行工况中，这款链轮的工作转速区间覆盖发动机从怠速到额定最高转速的全范围，工作环境处于发动机前端的润滑油雾环境中，轮齿表面会持续受到机油的润滑与冷却，因此设计时也考虑了润滑油的导流结构，辐板上的镂空结构同时可以作为润滑油的过流通道，让飞溅的机油能够顺利到达齿面啮合区域，形成稳定的油膜，降低齿面与链条销轴之间的摩擦系数，延长整套正时传动系统的使用寿命。从安装边界来看，这款链轮的轴向厚度、齿顶圆直径都严格适配646发动机前端轮系的布置空间，装配后不会与周边的正时盖、张紧器臂、密封件发生运动干涉，轮体背面的止推面与缸体上的止推端面配合，

　　可限制链轮工作时的轴向窜动量，保证链条始终在设计的齿宽范围内啮合，避免出现链条脱齿、偏磨的问题。不同于普通的传动链轮，发动机正时链轮的齿距累积公差、齿形公差都有更高的精度要求，建模过程中需要严格还原齿形的修形参数、安装孔位的位置度公差、辐板的减重结构细节，保证模型在做虚拟装配、运动仿真时能够真实反映实际零件的装配关系与运动特性，为正时系统的动力学仿真、干涉检查、结构强度分析提供准确的数字模型基础。在结构强度设计层面，这款链轮的辐板与齿圈的过渡位置采用了大圆角过渡设计，避免应力集中，在发动机瞬时输出大扭矩的工况下，过渡区域不会因为应力集中出现裂纹，保证零件的疲劳寿命满足发动机全生命周期的使用要求；轮齿的齿宽设计也经过匹配计算，既能够保证与链条的接触面积足够，降低单位面积的接触压力，减少磨损，又不会占用过多的轴向布置空间，适配发动机紧凑化的设计趋势。
