奔驰前格栅立标三叉星徽结构设计

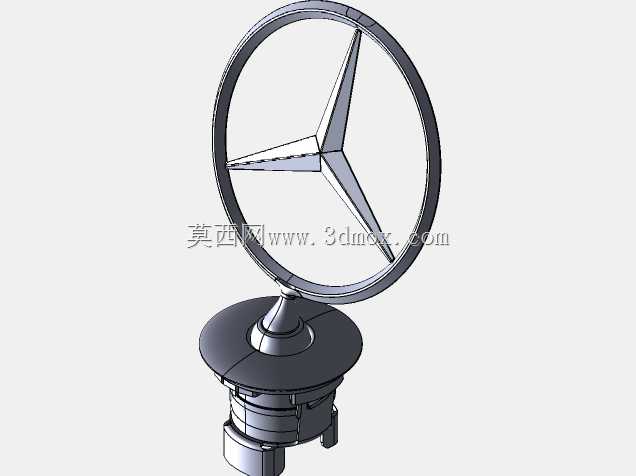

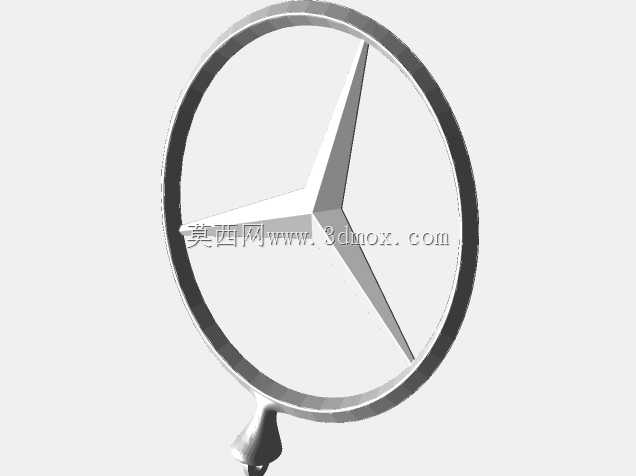

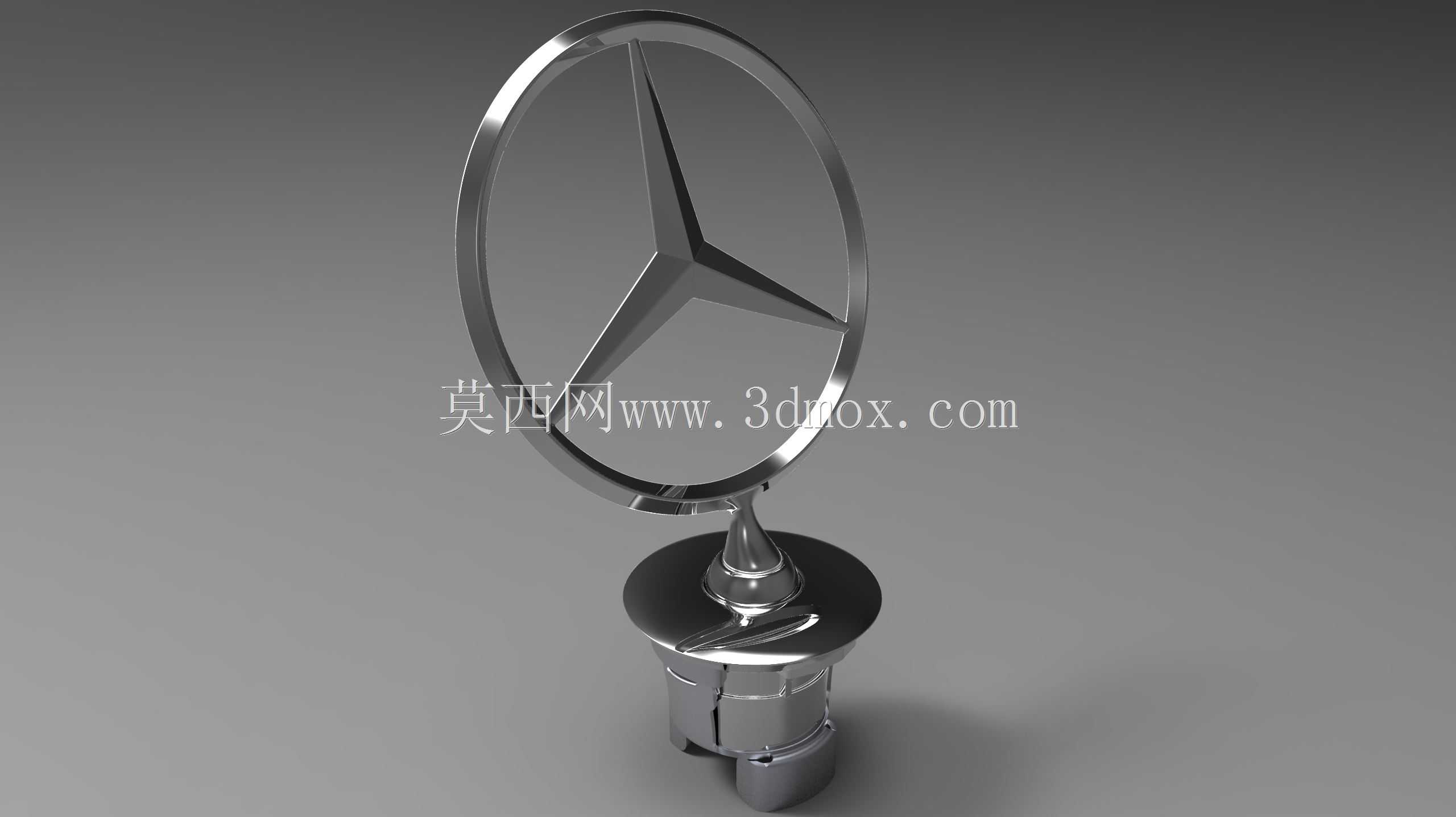

　　在整车外饰件的结构设计范畴里，车头立标属于兼顾品牌识别与安装可靠性的典型小尺寸精密部件，这款三叉星徽立标主要应用于奔驰品牌乘用车型的前格栅中部安装位，是车辆前部视觉识别的核心标识部件，日常行驶中承担品牌符号传递的作用，同时需要耐受高速气流冲击、日晒雨淋、温变老化等复杂行车工况的考验。从结构设计逻辑来看，整个部件分为上部标识主体与下部安装基座两个核心功能段，上部的环形外圈包裹三叉星辐条结构，星徽的三个辐条采用等120度夹角的对称布局，环形外圈的截面做了圆弧过渡处理，既避免锐边带来的安全隐患，也能在行车过程中降低气流扰动带来的风噪，同时金属质感的表面处理可以匹配整车豪华定位的外饰风格。下部的安装基座采用阶梯式轴段设计，

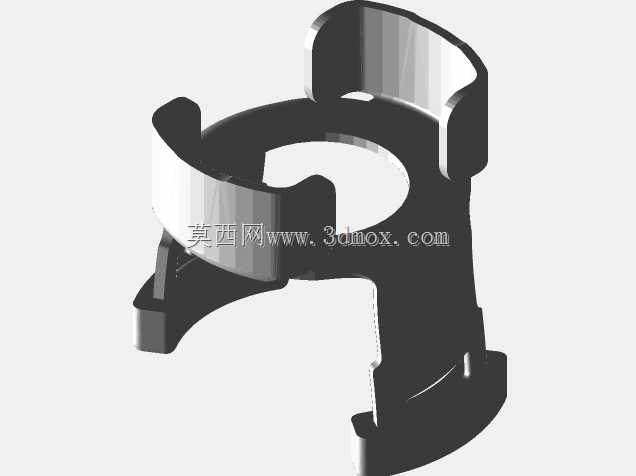

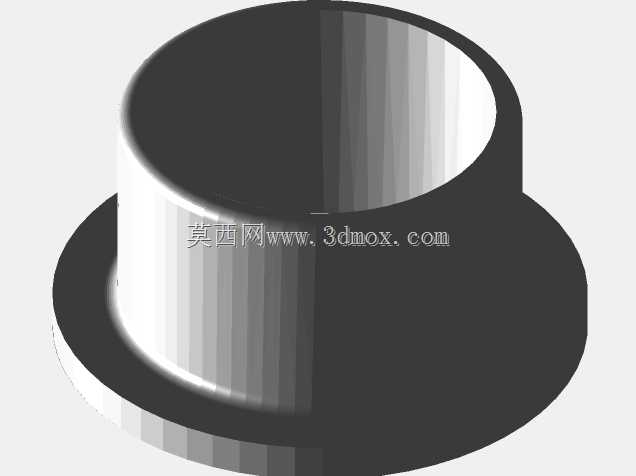

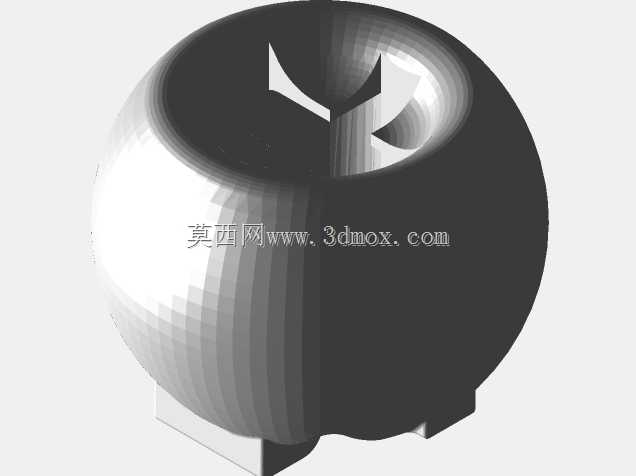

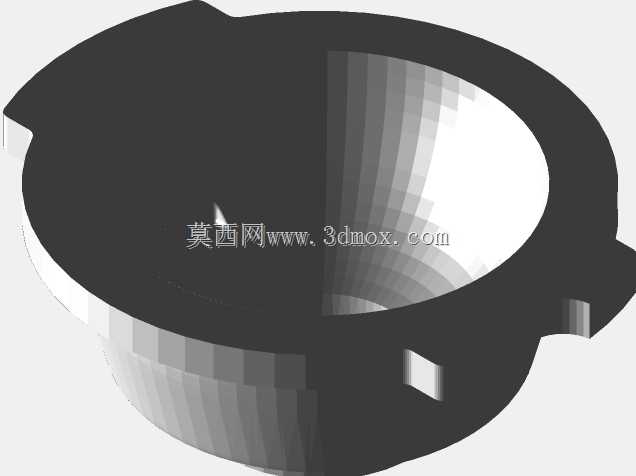

　　最上端的锥形过渡段衔接星徽底部与安装轴，锥形面的倾斜角度经过反复校核，既保证星徽安装后与格栅面保持垂直的视觉效果，也能让溅落到基座上的雨水顺着锥面自然滑落，避免积水长期淤积在安装缝隙造成锈蚀。基座下部的卡接结构做了多道环形卡槽设计，安装时可以直接卡入前格栅预制的安装孔位，卡槽的尺寸公差控制在±0.1mm范围内，既保证安装时的推入手感顺畅，也能在车辆长期行驶产生振动的情况下不会出现松脱、晃动的问题，不需要额外的紧固件就能实现可靠固定，大幅提升总装环节的装配效率。从安装边界来看，整个立标的安装轴段直径与格栅预留安装孔的配合采用过渡配合设计，基座底部的限位凸台直径大于安装孔直径，安装到位后凸台会完全贴合格栅背面的安装面，

　　限制立标的轴向窜动，上部星徽的环形外圈直径控制在合理范围内，既保证足够的品牌识别度，也不会遮挡前格栅的进气通道，不会对发动机舱的进气效率产生负面影响。在实际使用场景中，这款立标的结构设计还考虑了低速碰撞的防护需求，星徽与基座的衔接位置做了弱化的应力槽设计，当遇到轻微外力撞击时，应力槽位置会优先发生断裂，避免冲击力传递到格栅本体造成格栅整体损坏，降低用户的维修更换成本。表面处理层面，星徽主体采用亮面镀铬工艺，镀层厚度满足整车外饰件的耐腐蚀标准，能够耐受高低温循环、盐雾腐蚀等严苛测试，长期使用不会出现镀层脱落、氧化发乌的问题。从建模细节来看，所有曲面都做了G2连续处理，星徽三个辐条的表面弧度完全一致，环形外圈的圆度公差控制在0.

　　05mm以内，保证加工成型后各个角度的视觉效果均匀对称，不会出现视觉上的歪扭偏差。安装基座的各个轴段同轴度公差严格控制，保证安装后星徽不会出现偏斜，和整车前部的设计中线完全重合，满足豪华车型对外观细节精度的严苛要求。在结构强度校核环节，针对高速行驶的气流冲击，整个星徽的辐条截面采用变厚度设计，靠近中心连接位置的厚度更大，向外圈延伸的位置厚度逐渐收窄，既保证足够的结构强度，在180km/h的高速气流冲击下不会出现变形、抖动，也能尽可能降低部件自重，减少安装位的长期载荷。基座的卡接齿采用对称分布的多齿结构，卡接到位后每个卡齿都能均匀承受载荷，避免单个卡齿受力过大出现断裂，同时卡齿的导入角做了15度的倾斜设计，安装时可以自动导正位置，不需要刻意对准就能顺利推入安装孔，降低总装工人的操作难度。针对冬季北方地区的融雪剂腐蚀场景，基座的塑料材质选用耐候性增强的ABS合金材质，金属镀层部分增加了底层镍封处理，能够有效抵御融雪剂、酸碱洗车液的腐蚀，延长部件的使用寿命。
