微型螺杆式挤出注射装置结构设计

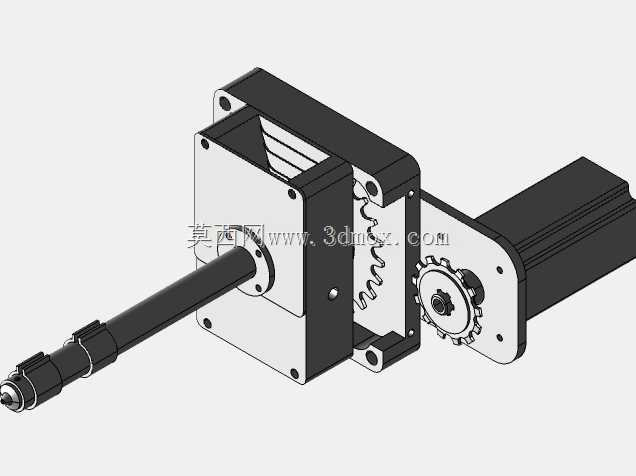

　　这套微注射挤出结构，主要面向桌面级小批量塑料成型场景，适配实验室配方验证、小尺寸精密塑件试制、教学演示类成型作业，区别于大型注塑机的大容模、大射胶量设计，整套结构把射胶挤出、传动驱动、安装基准做了高度集成，不需要额外搭建复杂的安装机架就能直接固定在通用工作台面上使用。从功能逻辑上看，这套结构舍弃了传统微注射设备的独立注射电机布局，把挤出驱动和射胶动作做了结构整合，核心的塑化挤出段采用常规筒体配注射螺钉的结构，替代了初代版本的全螺旋杆注射方案，塑化段的筒体做了加厚处理，既能保证熔融塑料的保温效果，也能承受射胶过程中产生的内部压力，避免长期使用出现筒体变形漏胶的问题。传动部分采用齿轮啮合传动结构，驱动端预留了标准伺服电机的安装法兰位，

　　安装孔位按照通用伺服电机的安装尺寸做了匹配，用户可以根据实际需要的射胶速度、射胶压力选配对应功率的驱动电机，不需要额外加工转接法兰。整套结构的安装边界做了紧凑化处理，横向总长度控制在适合桌面摆放的范围，主体安装座的四个角预留了沉头安装孔，可以直接通过螺栓固定在设备底板或者工作台台面上，射嘴端的伸出长度做了限位设计，适配小型模具的浇口位置，不需要额外加长射嘴就能对准常规小模具的主流道。设计过程中重点考虑了小剂量注射的精度控制，传动齿轮的啮合间隙做了消隙结构设计，避免传动回程误差导致的射胶量不稳定，弹簧复位结构布置在筒体侧方，射胶完成后能带动螺杆快速复位，减少熔料在筒体内的滞留时间，避免材料长时间受热降解。结构的维护拆解也做了优化，

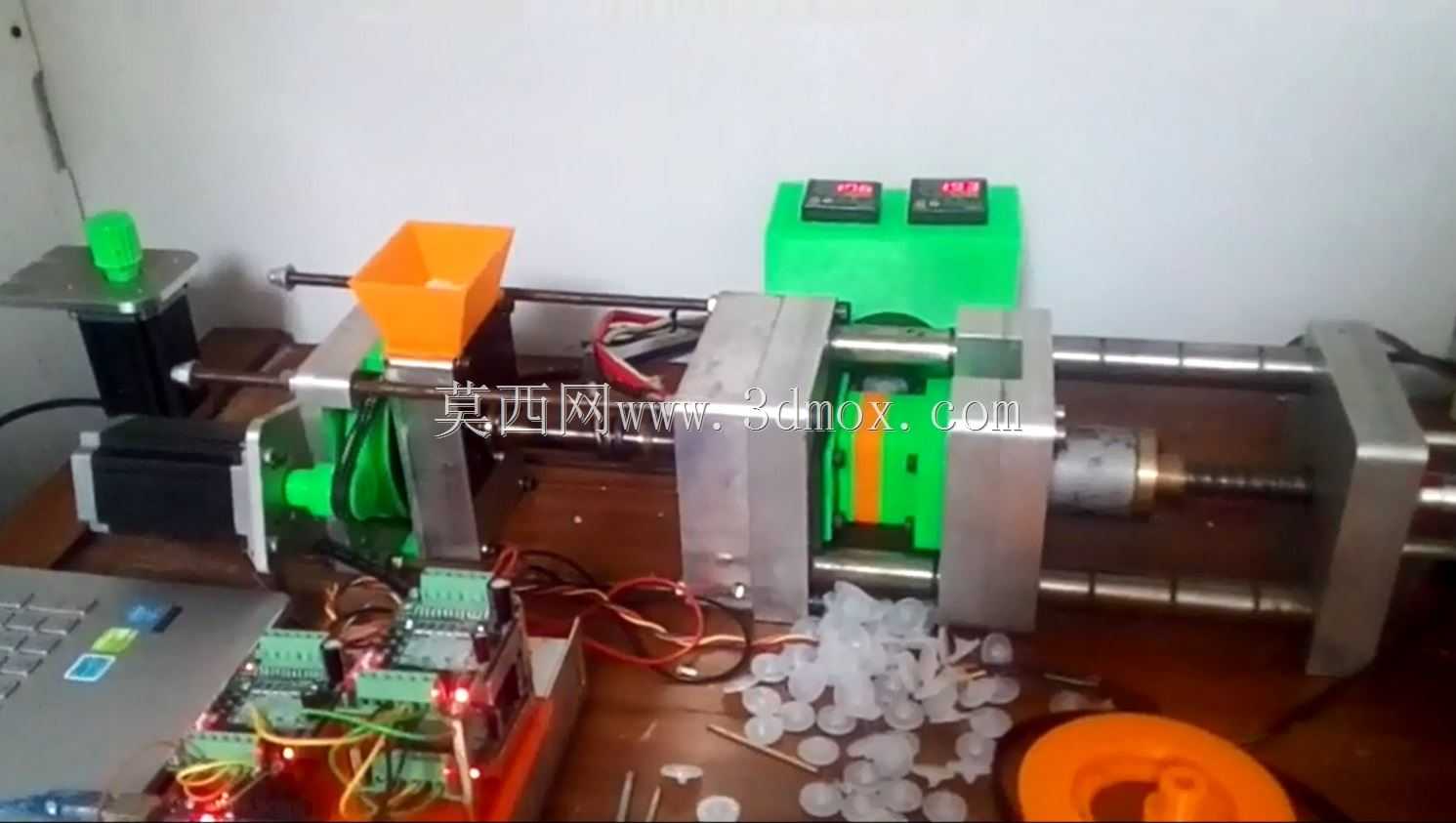

　　筒体端盖采用螺栓快拆结构，需要清理料筒、更换螺杆的时候，只需要拆掉端盖的固定螺栓就能抽出内部螺杆组件，不需要完全拆解整个传动箱体，日常维护的工作量比传统一体式注射结构低很多。从实际使用的适配性来看，这套结构可以直接搭配小型模具做微量注塑作业，也可以作为独立的挤出单元，搭配3D打印的熔丝挤出、小型线材包覆等场景使用，结构上预留的齿轮传动接口也可以拓展接入手轮结构，做手动微量注射的调试作业，不需要额外改装就能适配手动、自动两种驱动模式。主体框架采用板材拼接式结构，所有安装板的定位面都做了平齐处理，装配的时候不需要做复杂的配磨工序，按照装配孔位锁紧螺栓就能保证各部件的同轴度，螺杆和筒体的同轴度公差控制在小间隙配合范围，

　　既能保证螺杆转动顺畅，也能避免熔料从配合间隙溢出。侧方的齿轮传动组做了外露式设计，日常检查齿轮磨损、加注润滑脂的时候不需要拆开箱体护罩，能直观看到传动件的运行状态，适合教学场景下做机构原理演示，让使用者直观看到螺杆传动、齿轮啮合、复位弹簧的动作逻辑。射嘴部分采用标准的小口径注塑射嘴接口，可以根据不同的塑料材质更换对应口径的射嘴，比如加工高粘度工程塑料的时候换大口径射嘴，加工精密小零件的时候换小口径射嘴，不需要改动主体结构就能完成适配。
