斜置式磁相扑架钣金支撑结构

　　该磁相扑架属于钣金类支撑构件，主要应用于电磁类实验装置、小型磁吸附作业工位的物料承托场景，在磁性能测试工装、小型磁组件装配工位中作为核心承载结构使用，能够为待检测或待装配的磁块、磁组件提供稳定的倾斜放置基准，避免磁件因平面放置出现吸附错位、取放不便的问题。从实际使用场景来看，这类斜置架常配套在小型磁材分选台、磁组件预组装工位上，倾斜的面板设计能够让作业人员无需俯身即可清晰观察磁件表面状态，同时斜向的放置角度能够让磁件依靠自身重力贴合在承托面板上，无需额外设置压持结构即可完成临时固定，适配不同厚度的片状、块状磁材的临时放置需求。

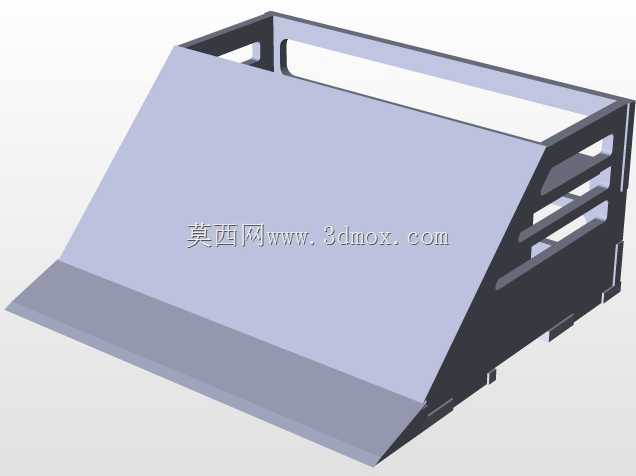

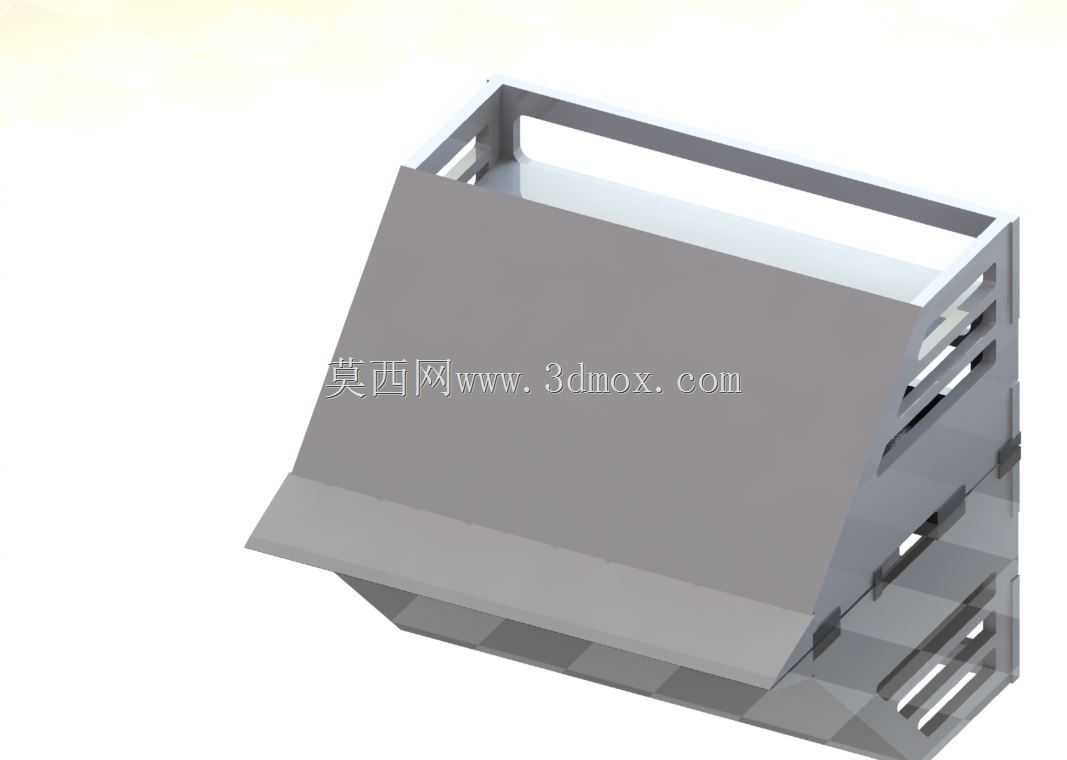

　　在功能特性上，该构件采用一体化钣金折弯成型工艺制作，整体无额外焊接拼接点位，主体承托面板为大角度斜置设计，面板下端设置外翻折边作为挡边，能够防止放置在斜面上的磁件滑落，架体两侧及后部设置多道通风开槽，既能够减轻架体自身重量，也能够在配套电磁检测设备使用时，避免金属架体对磁场分布造成过度屏蔽，减少结构本身对磁性能测试结果的干扰。架体后部的围边形成半开放的容纳腔，可临时放置小型装配工具、检测辅件，提升工位操作的便捷性，底部的平整折边能够保证架体放置在工作台面时的稳定性，无需额外固定即可承受常规磁件的放置载荷，不会出现侧翻、滑移问题。

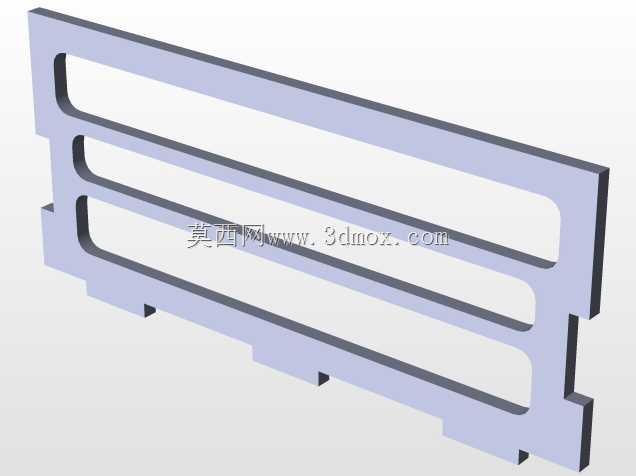

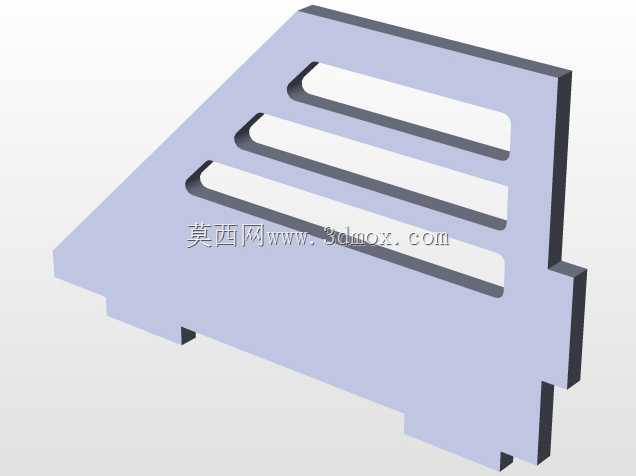

　　从设计思路层面来看，该结构优先考虑了钣金加工的工艺可行性，所有折弯边均预留了标准折弯余量，开槽位置均避开折弯应力集中区域，避免加工过程中出现板材开裂、变形问题。斜置面板的倾斜角度经过实际作业验证，既能够保证磁件依靠重力稳定贴合，也不会因角度过大导致磁件下滑，同时兼顾作业人员的观察视角，减少长时间操作的视觉疲劳。架体的所有锐边均设计了折弯压边处理，不存在外露的锋利切口，能够避免作业人员取放磁件时被划伤，符合工位工装的安全设计要求。两侧的开槽采用等距排布设计，除通风减重作用外，也可作为临时的线缆过孔使用，当配套检测传感器时，传感器线缆可通过侧边开槽引出，避免线缆挤压在架体底部影响放置平稳性。

　　在外形尺寸与安装边界方面，该架体整体为台式放置结构，无需额外打孔安装，底部支撑面的长宽尺寸适配常规小型工作台的放置空间，不会占用过多工位面积；斜置面板的有效承托面积能够覆盖常规小型磁组件的尺寸范围，下端挡边的高度经过适配，既能够阻挡不同厚度的磁件滑落，也不会遮挡磁件下端的检测点位。架体的整体高度控制在工位操作的舒适区间内，放置在标准高度工作台上时，承托面板的中心位置与作业人员坐姿操作的视线高度平齐，无需刻意调整姿态即可完成磁件的取放、观察操作。结构本身的钣金厚度经过载荷校核，在承托额定重量的磁件时，斜置面板不会出现下凹变形，长期使用也不会出现折弯角度回弹的问题，保证放置基准的稳定性。
