FPV三角翼机用PAL制式摄像模块结构设计

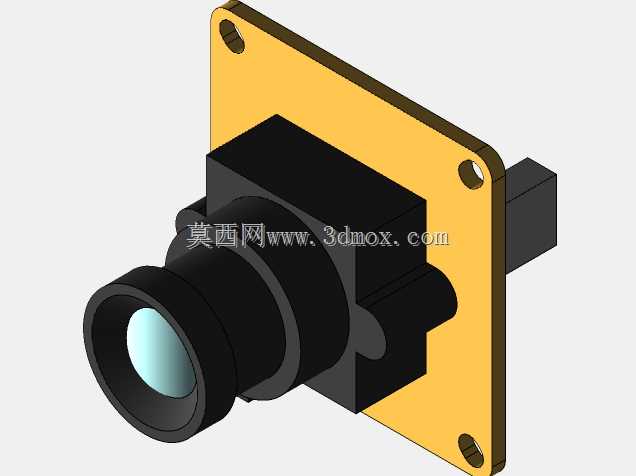

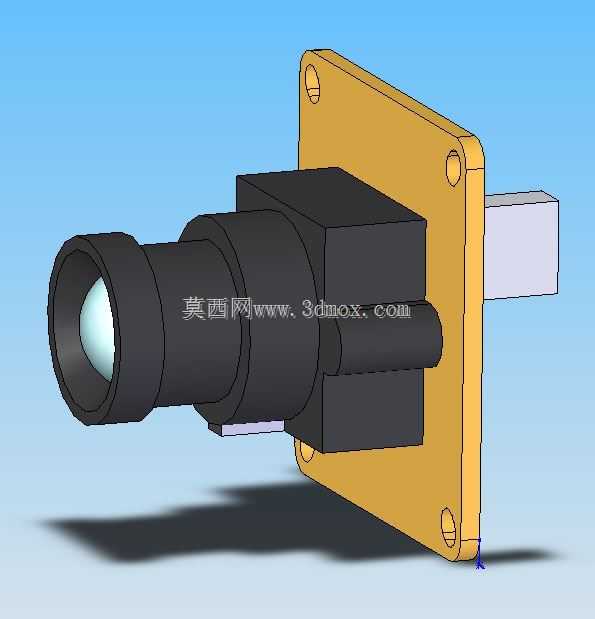

　　在航模航拍尤其是FPV三角翼机的机载视觉系统搭建中，摄像模块的结构适配性直接决定了飞行过程中画面采集的稳定性与安装调试的便捷性，这款适配32x32毫米安装规格的PAL制式摄像模块，正是针对小型固定翼航模的紧凑安装空间做了针对性的结构优化。从实际应用场景来看，FPV三角翼机本身内部安装空间局促，机身前部预留的载荷位通常需要兼顾重量配平、风阻控制与走线便利，该模块采用方形法兰安装板搭配镜筒同轴伸出的结构布局，安装板四角预留的沉头安装孔可以直接通过M2规格螺丝固定在三角翼机的机头防火板位置，镜筒部分从机头预留的开孔处伸出，既不会额外增加机身正面的迎风面积，也能避免镜头被机身结构遮挡拍摄视野。

　　从功能特性层面来说，该模块采用PAL制式模拟信号输出，适配市面上绝大多数FPV图传设备的信号输入要求，不需要额外做信号转换就能直接接入图传链路，降低了航模飞控系统的集成复杂度。模块主体的黑色壳体部分做了阶梯式的结构设计，靠近镜头的镜筒段做了多级收窄，既可以适配不同规格的镜头保护罩、滤光镜的加装需求，也能在镜头发生轻微磕碰时通过阶梯结构分散冲击力，避免内部感光元件受震动偏移。镜头端的镜片做了内嵌式设计，镜片端面比镜筒最前端的端面内缩1毫米左右，日常起降过程中即使镜头前端碰到杂草、浮尘也不会直接刮花镜片表面，减少户外飞行的维护成本。

　　设计思路上，这款模块充分考虑了航模应用场景下的震动耐受需求，安装法兰板采用了比主体壳体更厚的结构尺寸，法兰板与主体壳体的衔接位置做了圆角过渡处理，避免飞行过程中发动机震动、气流扰动带来的应力集中在衔接位置导致结构断裂。模块尾部的信号输出接插件采用侧出式布局，接线后线缆可以顺着机身内侧的走线槽向后延伸至图传设备位置，不会因为线缆弯折角度过大导致信号接触不良，也不会挤占镜头后方的宝贵安装空间。32x32毫米的安装法兰尺寸是小型FPV航模的通用安装规格，不需要对现有三角翼机的机头安装位做二次打孔修改就能直接替换原有摄像模块，互换性较强。

　　从安装边界来看，安装法兰板的厚度控制在2毫米，安装后法兰板背面与机身防火板完全贴合，不会出现安装翘边的问题；镜筒伸出法兰板前端的长度为18毫米，搭配常规的FPV镜头视角，安装时机头开孔直径只需要做到12毫米就能完全容纳镜筒伸出，不会因为开孔过大破坏机头的结构强度。模块整体的重量控制在12克以内，对于翼展1米左右的小型FPV三角翼机来说，这个重量不会对机头配平造成额外负担，不需要额外在机尾增加配重就能满足整机重心要求。模块主体的壳体边角都做了0.5毫米的倒角处理，安装过程中不会划伤操作人员的手指，也不会刮损机身内部的泡沫结构。在实际装机测试中，该模块在持续的发动机震动环境下，镜头光轴不会发生偏移，拍摄画面不会出现虚焦、抖动水波纹等问题，能够稳定输出第一视角飞行画面，满足FPV飞行的实时画面回传需求，同时也能支持飞行过程中的航拍画面记录，适配休闲飞行、竞速飞行等不同FPV三角翼机的使用场景。
