小型外转子无刷动力电机结构设计

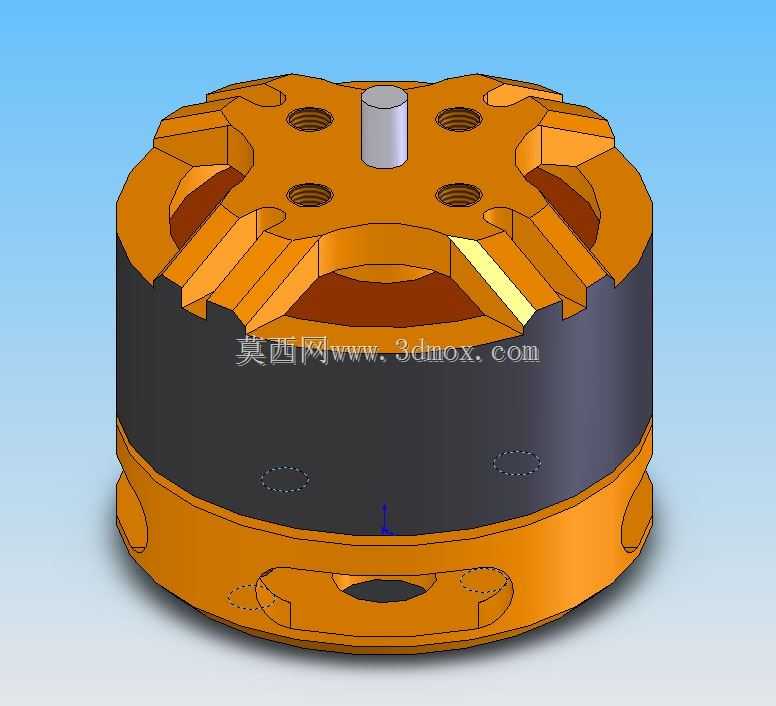

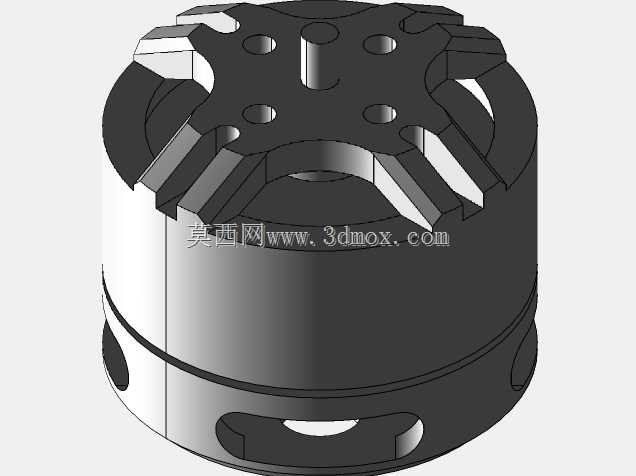

　　这款外转子结构的小型无刷动力部件，核心适配场景集中在小型多旋翼无人机、固定翼航模、微型桌面级动力传动装置这类对动力密度、转动惯量匹配有较高要求的领域，区别于常规内转子电机的结构布局，外转子设计将永磁体贴装在旋转外壳内壁，定子绕组固定在中心基座上，转动时外壳连带输出轴同步旋转，能在相同定子尺寸下获得更大的扭矩输出余量，适配小尺寸螺旋桨直接驱动的使用需求，省去了额外减速齿轮组带来的传动间隙与效率损耗。从结构设计逻辑来看，上下端盖采用对称式的镂空与安装孔位布局，上端盖预留的四个螺纹孔位用于直接固定螺旋桨安装座，中心凸起的输出轴段做了公差适配，能与常规桨座的紧定孔形成过渡配合，避免高速转动时出现桨座打滑的问题；

　　端盖上的扇形镂空结构并非单纯减重设计，一方面能在转子高速旋转时形成导流风道，直接带走定子绕组工作产生的热量，降低持续大负载工况下的绕组温升，另一方面也能平衡转子整体的动平衡量，减少高速转动时的径向振动。中间段的黑色外壳为转子磁轭部分，内壁贴装的永磁体采用多极斜极排布，能有效降低齿槽转矩，让低速转动时的输出更平顺，避免启动阶段出现卡顿抖动的问题；磁轭与上下端盖的配合采用止口定位结构，装配时能保证端盖与中心定子的同轴度，控制转子转动时的气隙均匀度，气隙偏差控制在0.1mm以内，避免出现扫膛问题。下端盖的结构设计兼顾安装固定与走线需求，端面上预留的三个沉头安装孔位呈120度均匀分布，适配航模机架、小型设备动力舱的标准安装孔距，

　　安装时沉头结构能让螺丝头部完全埋入端盖平面，不会突出端面干涉转子转动；端盖侧面预留的弧形缺口用于定子绕组的引线穿出，引线穿出位置做了圆角过渡处理，避免长期振动下引线绝缘层被结构锐边割破造成短路。从安装边界尺寸来看，这类小规格动力部件的整体外径控制在18mm级，整体高度不含输出轴的尺寸适配1806规格的通用安装标准，输出轴的轴径为常规2mm规格，能直接适配市面上绝大多数小型螺旋桨、微型传动轮的安装孔径，安装时不需要额外做转接件加工，降低选型适配的成本。结构设计上所有的棱角位置都做了微小的倒角处理，既避免装配时划伤操作人员，也能减少应力集中，提升端盖结构在持续振动工况下的结构强度，避免长期使用后出现安装孔位开裂的问题。

　　定子部分的硅钢片采用叠压结构，叠片厚度经过匹配设计，能在高转速工况下降低铁损，提升电机的能量转换效率，绕组采用多股细线并绕的方式，兼顾大电流通过能力与槽满率，让定子槽内的空间得到充分利用，不会出现绕组突出槽口干涉转子转动的问题。这类动力部件在实际选型使用时，需要注意安装面的平面度公差，若安装面存在凸起变形，会导致端盖受压变形，间接影响转子的同轴度，造成转动阻力增大、工作电流升高的问题；同时上端盖的桨座安装螺丝需要采用对称拧紧的方式，避免单侧受力过大导致端盖倾斜，影响动平衡表现。
