机械链接铸造用模具曲轴销结构设计

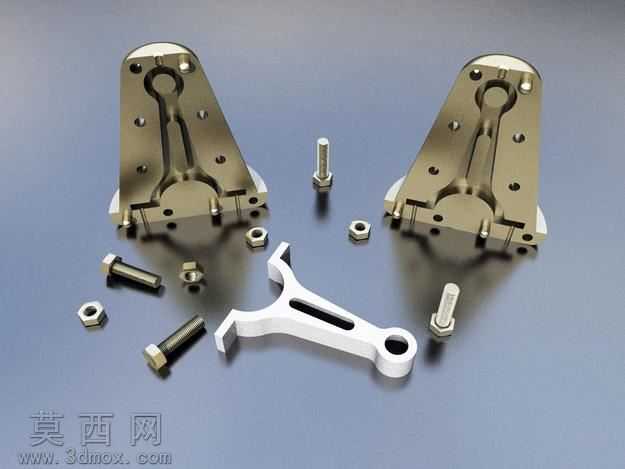

本作品为机械链接构件铸造生产配套的模具曲轴销整套三维设计成果，建模阶段采用自顶向下的参数化设计逻辑，先完成整套模具的装配基准搭建，再逐一拆分上下模架、定位销孔、锁紧螺孔、成型型腔等独立特征，所有结构尺寸均严格匹配机械链接铸件的成型公差要求，确保合模后分型面贴合间隙控制在0.02mm以内，避免铸造过程中出现飞边、错型等缺陷。模型渲染阶段采用金属材质分层赋值方案，模架主体赋予调质合金钢材质，调整表面粗糙度参数为Ra1.6，还原模具钢经精磨后的哑光金属质感；配套的螺栓、螺母等标准紧固件赋予镀锌碳钢材质，添加轻微的倒角反光与表面镀锌层的细腻颗粒质感；核心的曲柄状成型镶件赋予高铬耐磨钢材质，强化刃口部位的高光反射效果，清晰呈现成型面的流线型结构特征。整套模型完整还原了模具曲轴销的装配逻辑：上下模架通过对角布置的内六角螺栓实现锁紧，定位销套精准嵌入模架预设的基准孔位保证合模同轴度，成型型腔周边设计有均匀分布的排气槽结构，可在金属液充型过程中快速排出型腔内气体，避免铸件产生气孔缺陷。设计过程中重点优化了曲轴销成型部位的脱模斜度，在不影响铸件尺寸精度的前提下设置1.5°的脱模倾角，同时在模架边角位置设计有吊装螺纹孔，方便模具在生产过程中的吊装与转运。整套模型的所有配合面均做了干涉检查验证，确保各零部件装配无冲突，可直接用于铸造工艺的模拟仿真、模具加工编程以及生产现场的装配指导，完整覆盖了从结构设计到生产落地的全流程三维数据支撑，能够帮助工程技术人员直观理解该类铸造模具的结构组成与工作原理。
