GG25材质铸造基座模具结构设计

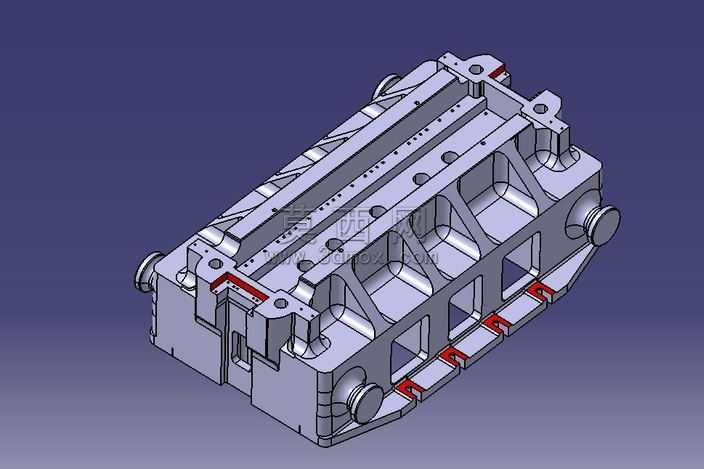

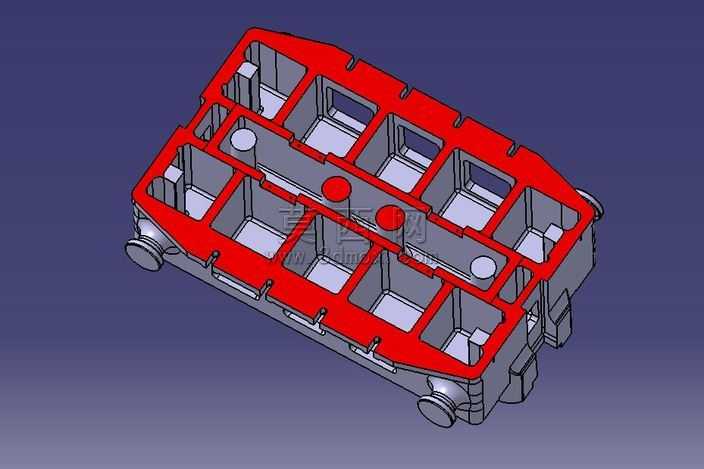

本作品为采用GG25灰铸铁材质设计的铸造基座模具，整体通过三维参数化建模完成全结构搭建，建模过程中严格遵循铸造工艺的成型逻辑，对模具的分型面、浇注系统预留位、脱模斜度都做了精准的参数化定义。模型整体采用框架式镂空结构设计，在保证基座整体刚性与结构强度的前提下，尽可能降低模具整体重量，同时兼顾铸造过程中的散热效率，减少铸件成型后的内应力残留。建模阶段对模具的各个配合面做了公差预留设计，上下模的定位销孔、锁紧结构都按照实际加工的装配精度做了尺寸约束，侧边的圆形轴位结构为模具的翻转吊装配合位，建模时做了同轴度的参数约束，保证后续加工的装配精度。模型表面的红色标识区域为模具的封胶面与耐磨镶块安装位，在材质设定上，基体部分采用GG25灰铸铁的材质参数，镶块部位对应合金工具钢的材质属性，渲染阶段通过不同的材质粗糙度、金属度参数区分不同功能区域，让结构层次更加清晰。设计过程中充分考虑了铸件的脱模流程，所有内壁与外壁都设置了符合铸造工艺标准的脱模斜度，加强筋的排布也遵循了金属液流动的填充路径，避免出现浇不足、冷隔等铸造缺陷，同时筋位的厚度做了渐变处理，防止铸件冷却过程中出现缩孔缩松问题。模具底部的定位卡槽结构用于和铸造设备的工作台做定位装配，建模时做了标准化的尺寸匹配，可直接适配常规的重力铸造设备安装接口。整体模型的结构细节完整，所有工艺特征都按照实际生产的加工要求做了还原，可直接用于后续的模具加工编程、铸造工艺仿真以及生产作业指导，具备较高的工程实用价值。
