饮料瓶改装太阳能户外照明装置设计

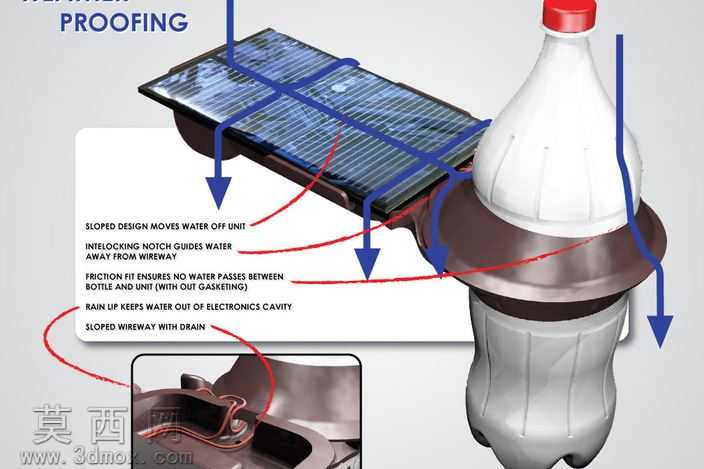

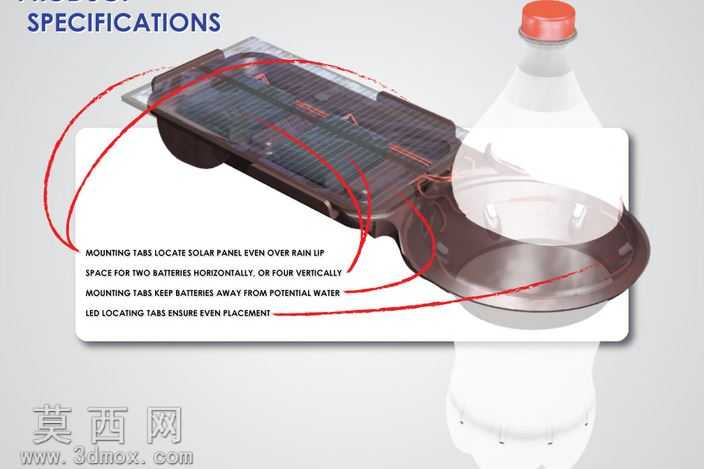

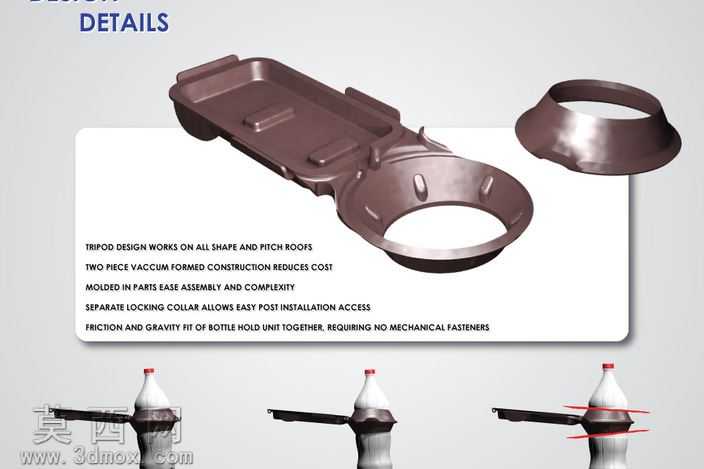

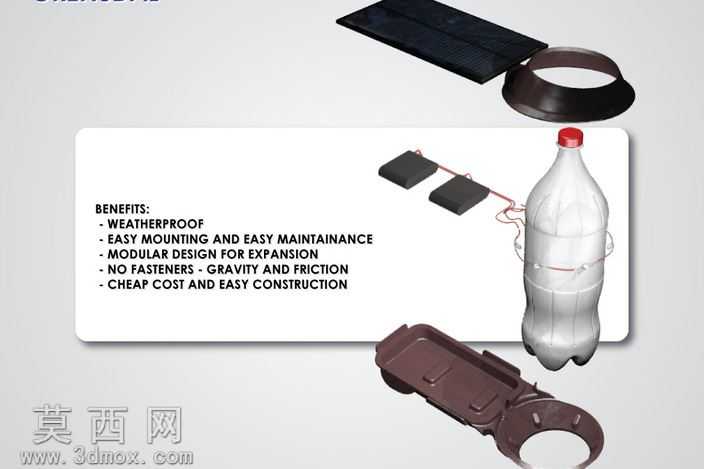

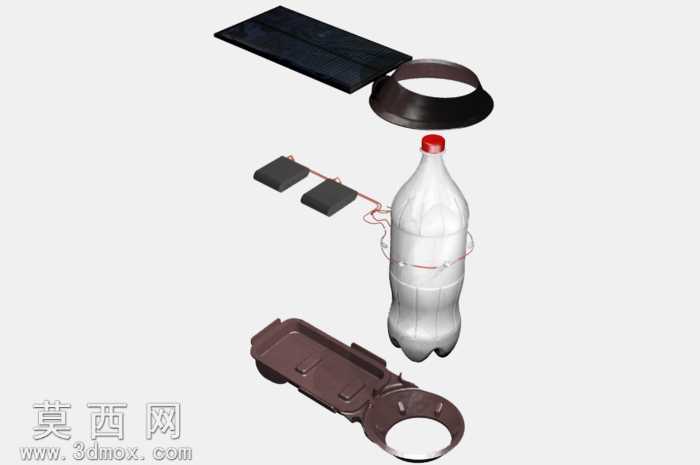

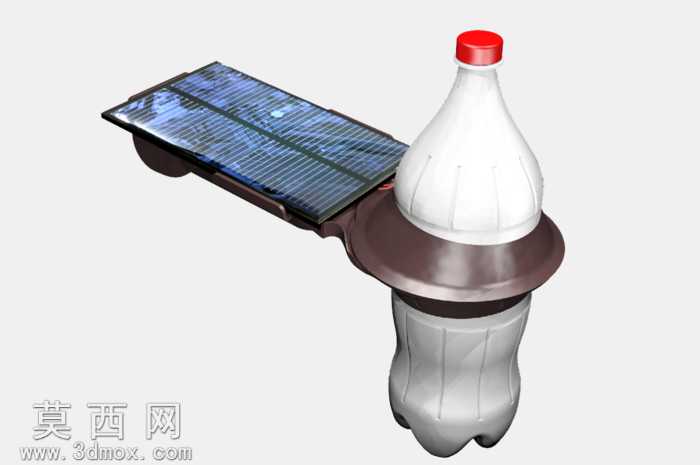

该作品是一款基于废弃2升饮料瓶改装的太阳能户外照明装置三维模型，整体建模过程围绕低成本DIY户外实用装置的定位展开，在三维软件中首先完成核心载体饮料瓶的曲面建模，精准还原市售2升塑料瓶的瓶身弧度、底部凹凸防滑结构以及瓶口螺纹特征，为后续结构装配提供精准的尺寸基准。建模过程中针对装置的防水核心需求，设计了上下瓶体对接的锁紧结构，摒弃额外密封垫片的使用，通过上下两个瓶体对接面的精密公差配合，依靠结构件反向作用力实现咬合锁紧，形成真空密封腔体，将核心电子控制电路、储能电池全部容纳在瓶体内部，实现防风雨的户外使用性能。太阳能板部分采用薄板实体建模，还原单晶硅太阳能板的栅格纹理与表面钢化玻璃质感，配套的穿线金属导管模型按照民用排水管的通用尺寸比例构建，在太阳能板与瓶体衔接位置设计了内盖选顶卡筋结构，在三维装配环境中反复调试卡筋位置，精准预留太阳能电池板、储能电池、状态指示灯的安装位，简化实际组装时的施工难度。装置的三脚支架结构经过多轮参数调整，建模时验证了不同屋面坡度的适配性，确保支架既可以在平整的瓦楞纸板类临时平面安装，也能适配各类倾斜屋面、斜坡面的固定需求，无需额外复杂紧固件即可完成部署。材质渲染阶段，瓶身部分赋予半透明磨砂塑料材质，模拟真实饮料瓶的透光漫反射效果，太阳能板表面赋予深蓝色带栅格的光伏板材质，衔接金属件赋予深棕色磨砂金属质感，瓶盖部分还原亮红色塑料的光泽表现，整体渲染效果贴近实际组装后的真实质感。整个设计全程围绕低成本易制作的核心思路，所有结构件均无需复杂机加工，普通爱好者即可利用废弃饮料瓶搭配采购的太阳能板、储能元件完成组装，内置的电子腔预留了后续功能扩展空间，方便使用者根据需求加装感应、遥控等功能模块，实现户外庭院、临时营地的低成本照明部署，瓶体本身的塑料材质具备天然的防水耐候属性，搭配结构锁紧设计无需额外做密封处理即可应对户外阴雨天气的使用场景。
