工业用箱式木材烘干干燥设备结构设计

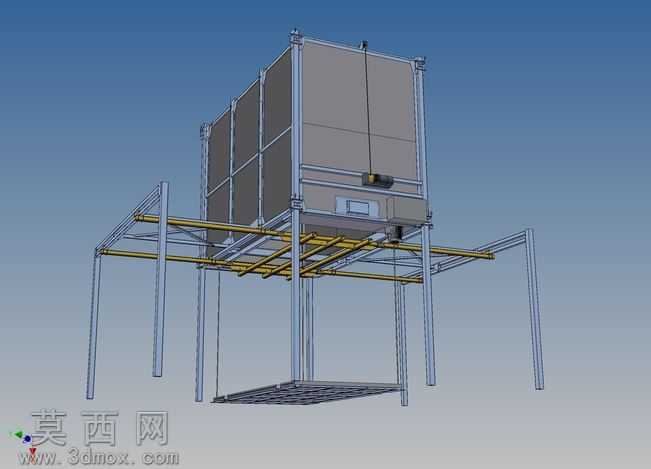

本作品为工业用箱式木材干燥设备的三维数字化设计方案，整体采用Autodesk Inventor完成全参数化建模，通过装配约束实现各部件的精准定位，完整还原了设备的真实结构与运行逻辑。建模过程中首先搭建主体承载框架，采用标准化型钢搭建底部支撑立柱与顶部承托梁架，通过焊接约束模拟实际加工中的连接工艺，确保框架结构的承重强度符合木材批量干燥的载荷要求，框架底部预留了料车进出的通行空间，配套设计了可沿导轨滑动的物料承载网篮，网篮采用格栅式结构建模，既保证承托强度又预留了热风流通的间隙。上部的干燥箱体采用夹芯板式结构建模，外层为金属防护壳体，内层预留保温层填充空间，箱体侧壁设置了检修门与温湿度传感器安装位，箱体底部设计了热风循环风道接口，可对接外部热风供应系统实现箱内温度的均匀控制。建模过程中对所有金属结构件赋予了对应的钢材材质属性，对保温层部分赋予了隔热保温材质，通过渲染模块调整环境光与材质反光度，还原工业设备的真实金属质感，同时对滑动导轨、吊装挂点、密封胶条等细节结构做了精细化建模，确保各运动部件无干涉、密封结构贴合紧密。设计思路围绕木材干燥的工艺需求展开，整体采用下进风上回风的循环结构，配套的底部滑动料架可实现待干燥木材的整架进出，减少人工搬运的工作量，箱体的密封结构设计可有效减少热量散失，提升干燥过程的能源利用率，框架式的外部支撑结构既方便设备的现场安装固定，也便于后期对风道、加热组件的维护检修，整体结构紧凑合理，可直接用于木材加工企业的干燥工序设备选型参考，也可作为同类工业烘箱设备的结构设计参考模板，建模过程中所有零件均保留了参数化特征，可根据实际处理量需求调整箱体尺寸、框架高度、料架承载规格，适配不同规模的木材干燥生产场景。
