墨水瓶配套密封塞与瓶口结构三维设计

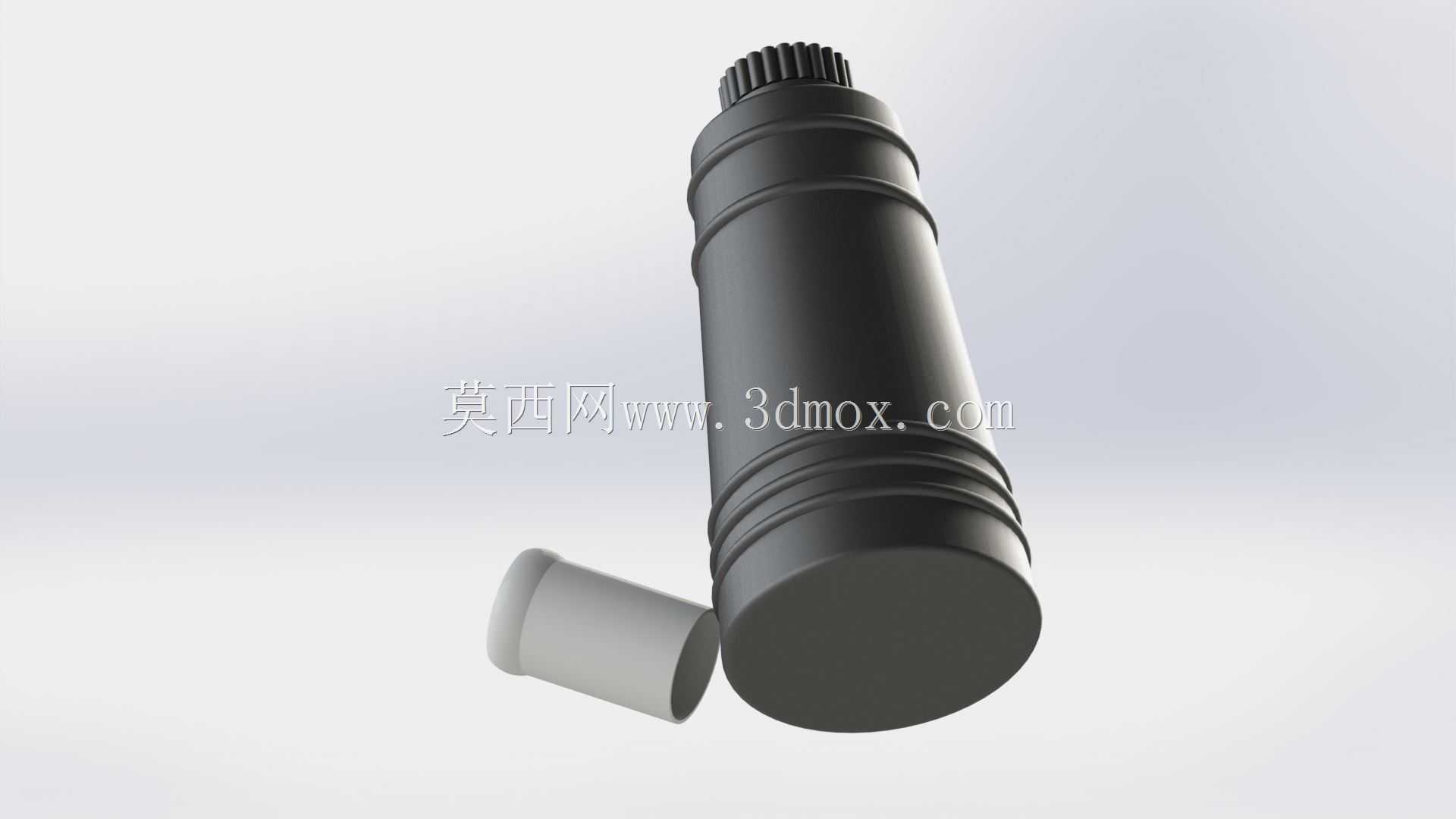

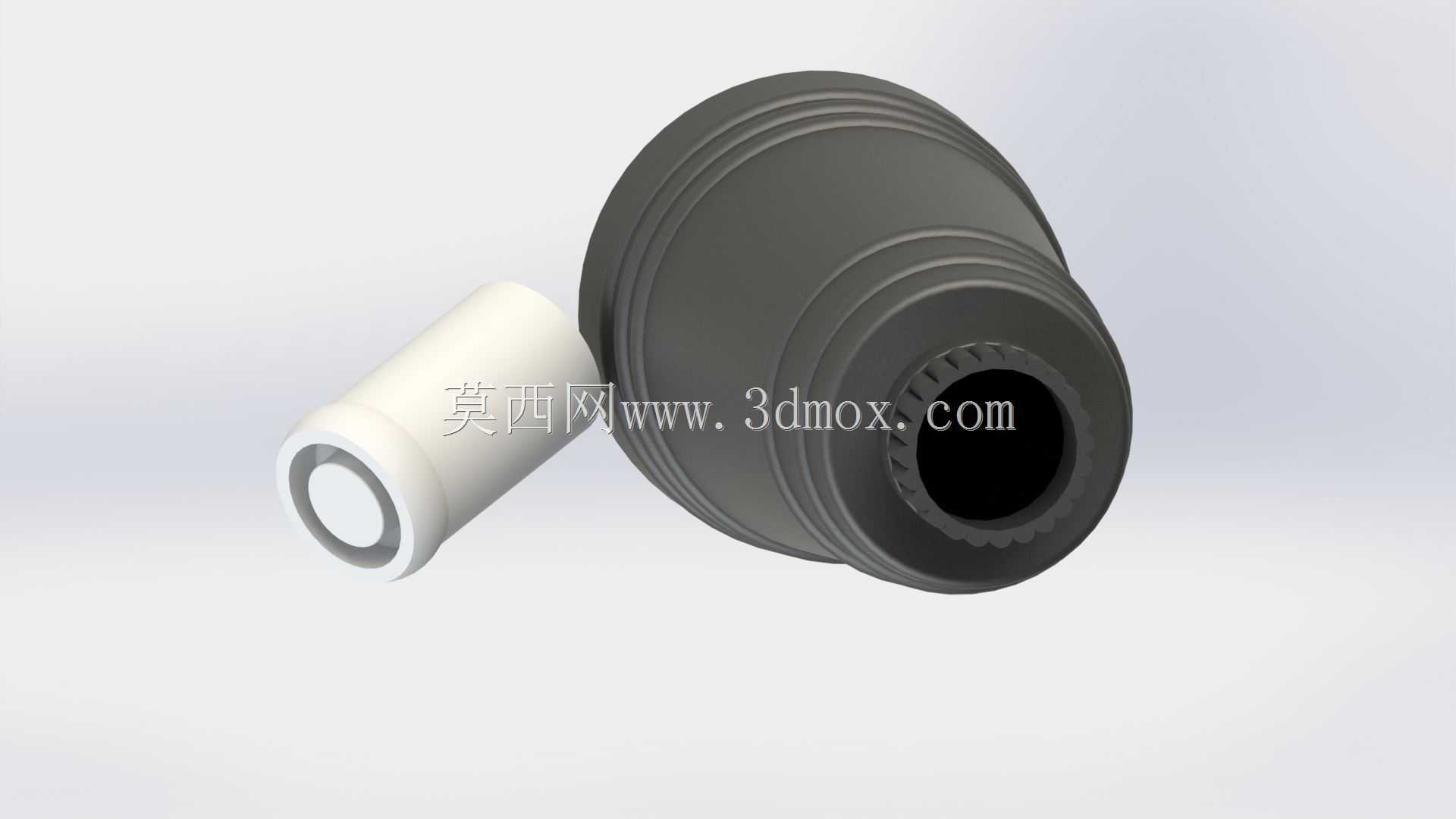

　　日常办公与文教场景中，墨水瓶的密封可靠性直接影响墨水存储周期与使用体验，这套结构针对瓶装墨水的存储、取用全流程需求做了针对性的结构优化。先看瓶口主体部分，外侧设计的多道环形凸筋并非装饰结构，一方面是为瓶盖旋合时提供足够的摩擦限位，避免瓶盖受温度变化出现松脱漏液，另一方面凸筋的间距与高度经过反复调整，适配市面上主流的通用墨水瓶盖螺纹行程，不需要单独开模制作专属瓶盖，能大幅降低量产阶段的模具投入成本。瓶口内侧的齿状环形结构是整个设计的核心功能区，齿形做了圆角过渡处理，既可以在塞体压入时提供均匀的周向抱紧力，又能避免尖锐棱边割伤密封塞的硅胶或橡胶表层，延长密封件的使用寿命。

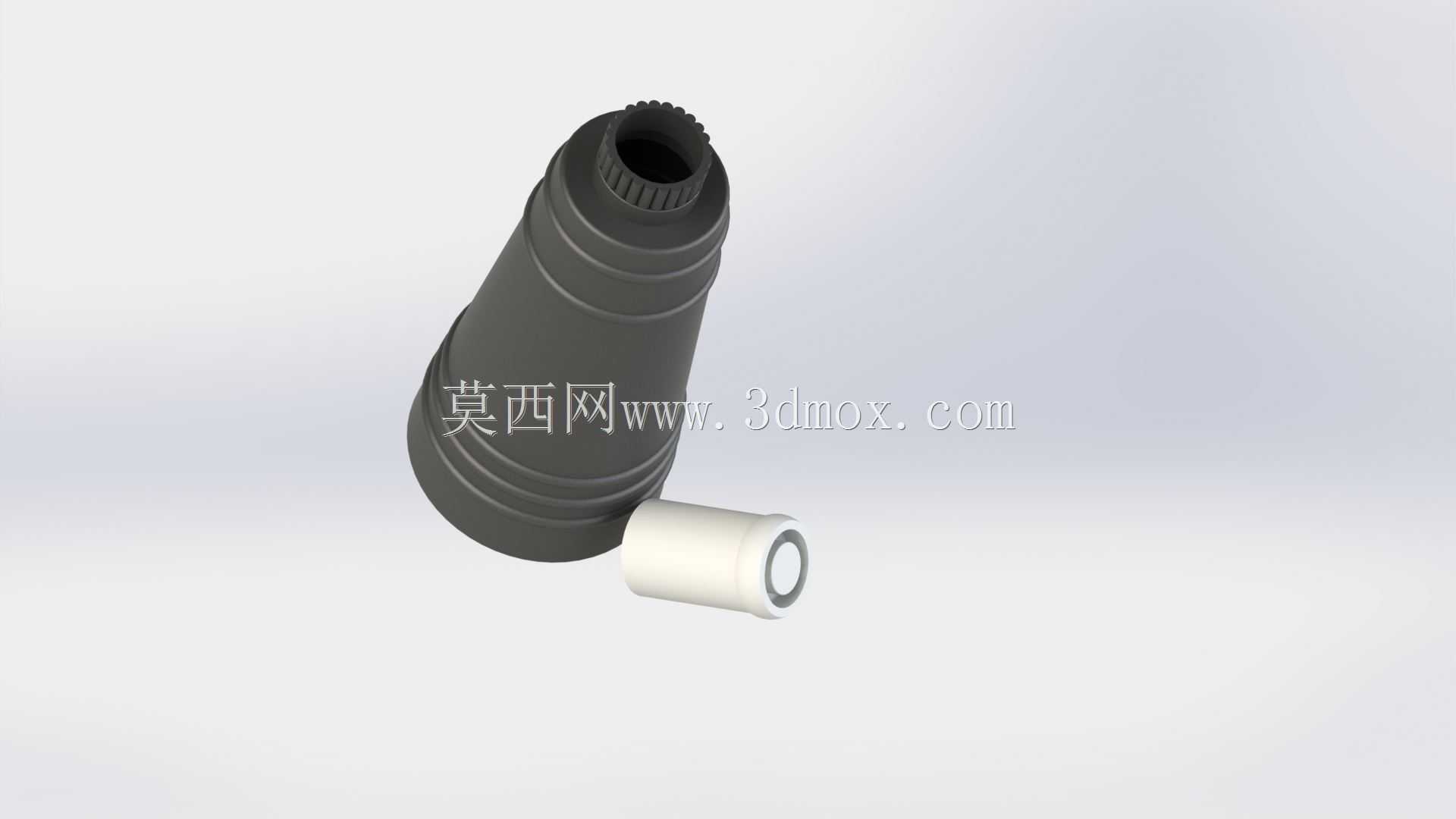

　　配套的密封塞采用阶梯轴式结构，大端外径与瓶口内径做过盈配合设计，过盈量控制在0.2-0.3mm区间，这个数值是结合软质密封材料的压缩永久变形率反复验证得出的，既保证压入后不会因墨水挥发产生的内部微压顶开塞体，又不会因为过盈量太大导致使用者拔塞时费力。塞体的小端做了内凹设计，一方面是减少材料用量降低单件成本，另一方面内凹形成的空腔可以在塞体压入时容纳少量被挤压的空气，避免瓶内压力升高导致墨水从配合缝隙溢出。塞体的外端面做了微凸的弧面处理，当墨水不慎沾到塞端时，弧面可以让残留墨水顺着弧面回流到瓶内，不会积在塞体与瓶盖的缝隙处干结堵塞。

　　从安装边界来看，瓶口主体的最大外径适配常规60ml-100ml容量的墨水瓶身，瓶身与瓶口的衔接处做了R2的圆角过渡，避免注塑成型时出现应力集中导致的开裂问题，同时这个圆角也能在自动化灌装线上适配卡盘的夹持弧度，不会在输送过程中出现卡滞。密封塞的总长度控制在18mm，压入瓶口后外露长度仅3mm，既方便使用者手指捏持拔取，又不会因为外露过长在瓶盖旋合时与瓶盖顶部产生干涉。

　　在实际应用场景中，这套结构除了用于常规书写墨水的存储，也可以适配绘图墨水、印油、少量化学试剂的小容量瓶装密封需求。设计过程中特意规避了复杂的侧抽芯结构，整个瓶口主体采用两板模即可完成注塑成型，密封塞结构也可以直接采用单型腔模具批量生产，单件成型周期控制在15秒以内，能很好适配大批量文教用品的生产节奏。结构上没有设计多余的卡扣、拉环等易损结构，所有配合面都做了脱模斜度处理，瓶口部分的脱模斜度为1.5度，密封塞的脱模斜度为1度，既保证成型后顺利脱模，又不会影响配合面的密封性能。针对墨水易干结的特性，塞体与瓶口的配合面做了镜面抛光处理，表面粗糙度达到Ra0.8，减少墨水残留附着的概率，长期使用也不会出现墨渣堆积导致的密封失效问题。
