汽车传动系统用摩擦式离合器结构

　　在手动挡燃油汽车的传动链路里，离合器是衔接发动机飞轮与变速器输入轴的核心部件，日常起步、换挡、紧急制动的工况下，都需要依靠它完成动力的接合与切断，避免传动系统承受过大的冲击载荷。这套结构采用常见的膜片弹簧压紧式设计，主动部分与发动机飞轮刚性连接，从动部分通过花键毂与变速器输入轴配合，压紧机构依靠膜片弹簧的弹性形变提供持续的正压力，保证动力传递过程中不会出现打滑丢转的情况。

　　从实际装车的边界条件来看，该结构的轴向安装尺寸需要匹配发动机缸体与变速器壳体之间的预留空间，径向最大轮廓不能超出飞轮壳的内腔直径，输入轴端的花键参数需要与对应排量车型的变速器输入轴完全适配，分离轴承的工作行程要匹配踏板的总行程与自由行程设计，避免出现分离不彻底或者打滑的故障。设计过程中首先需要确定目标传递的最大发动机扭矩，在此基础上预留1.5到2倍的扭矩储备系数，计算摩擦片的有效摩擦半径、所需压紧力，再反推膜片弹簧的刚度特性与分离指的杠杆比，保证踏板操作力处于驾乘人员可接受的范围，不会出现踏板过重或者过轻导致的操控不适。

　　摩擦片部分采用带波形弹簧片的从动盘结构，波形片在接合过程中会逐步被压平，让压紧力平缓上升，避免起步时出现闯动，同时从动盘上设置的扭转减震器，通过减震弹簧与阻尼片的配合，吸收发动机运转产生的扭转振动，降低传动系统的共振风险，减少齿轮啮合的冲击噪音。压盘与飞轮的摩擦面都经过精加工处理，平面度与表面粗糙度满足摩擦传动的要求，保证接合过程中摩擦面接触均匀，不会出现局部偏磨导致的早期磨损。分离机构采用推式膜片弹簧分离结构，分离轴承推动膜片弹簧分离指内端向前移动时，膜片弹簧以支撑圈为支点发生翻转，外端向后移动释放对压盘的压紧力，此时从动盘不再被夹紧在飞轮与压盘之间，动力传递被切断，即可完成换挡操作；当松开踏板时，分离轴承退回，膜片弹簧恢复形变重新将压盘压向从动盘，动力恢复传递。

　　在城市拥堵路况下，离合器需要频繁完成接合分离动作，设计时需要考虑摩擦材料的耐热性与耐磨性，保证频繁半联动工况下不会因为温度过高出现摩擦系数骤降的热衰退问题，同时压盘需要具备足够的热容量，能够快速导出摩擦产生的热量，避免局部温度过高导致的压盘变形。对于经常在山区路况行驶的车辆，还需要校核离合器在大负荷爬坡工况下的滑磨功率，保证长时间半联动起步时不会出现烧蚀故障。安装过程中需要注意从动盘的安装方向，避免花键毂突出部分与飞轮或者压盘发生运动干涉，分离轴承与分离指之间需要预留合适的自由间隙，防止正常行驶时分离轴承长期处于旋转状态导致的早期损坏，同时该间隙也会反映到踏板自由行程上，是日常维保需要重点检查调整的参数。

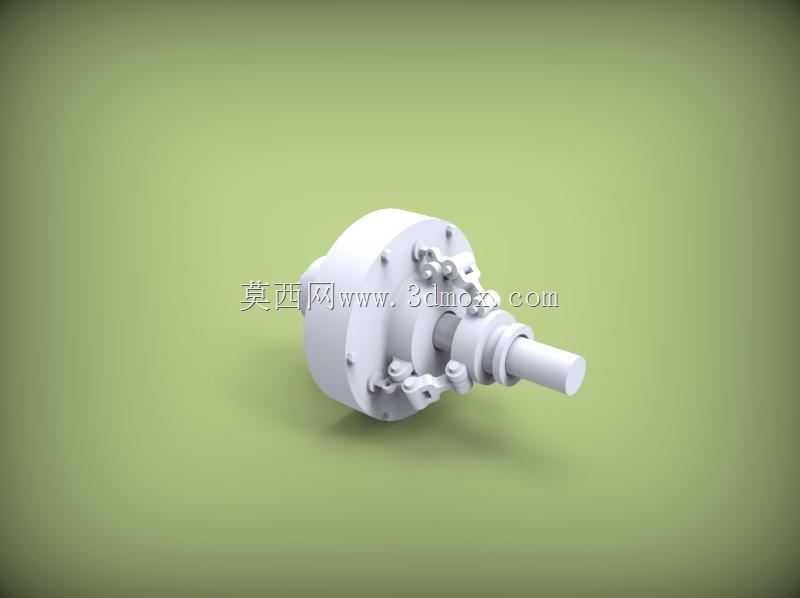

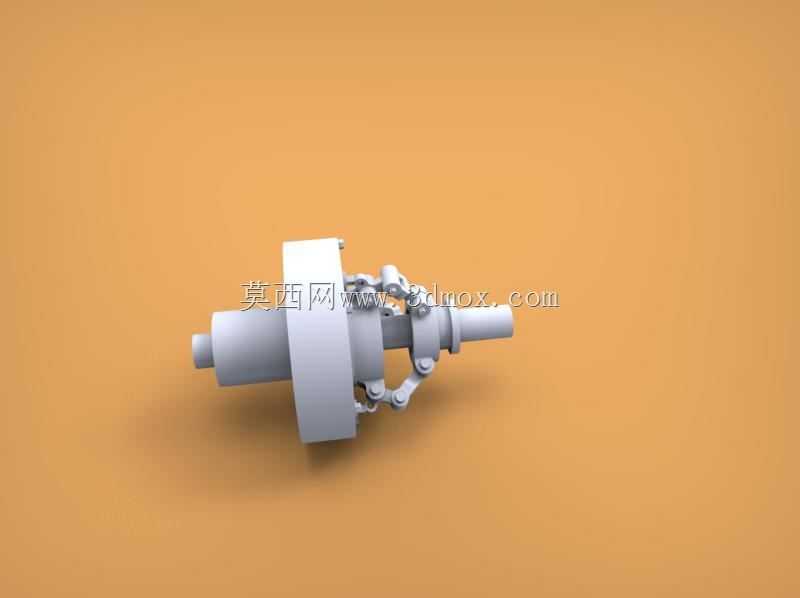

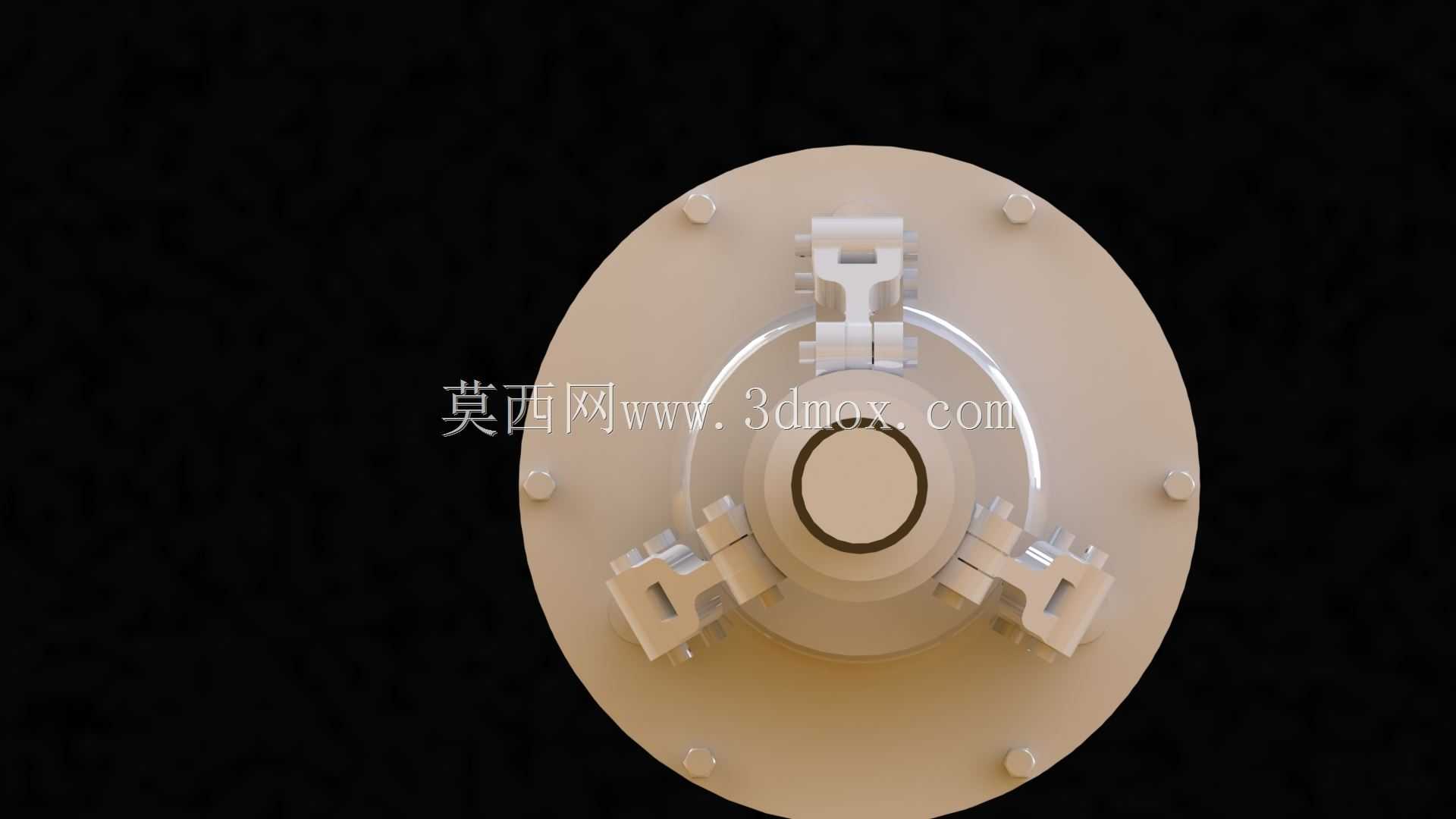

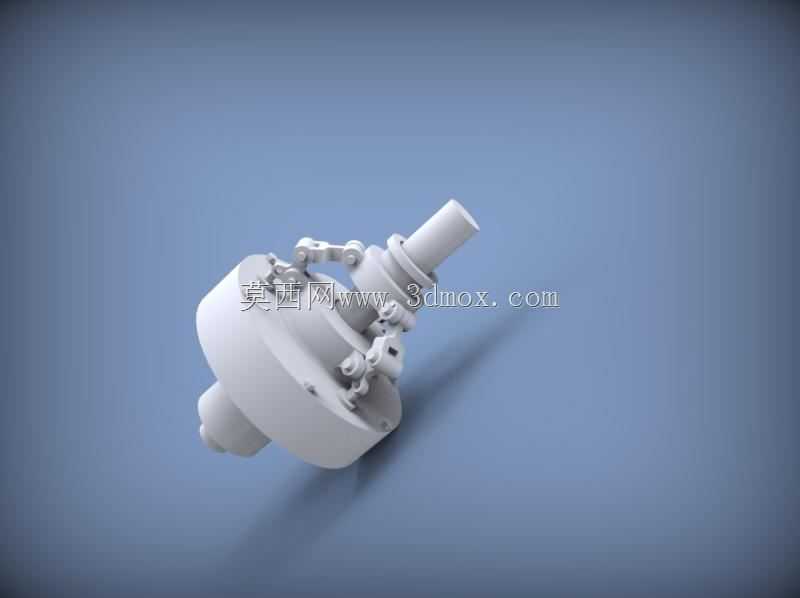

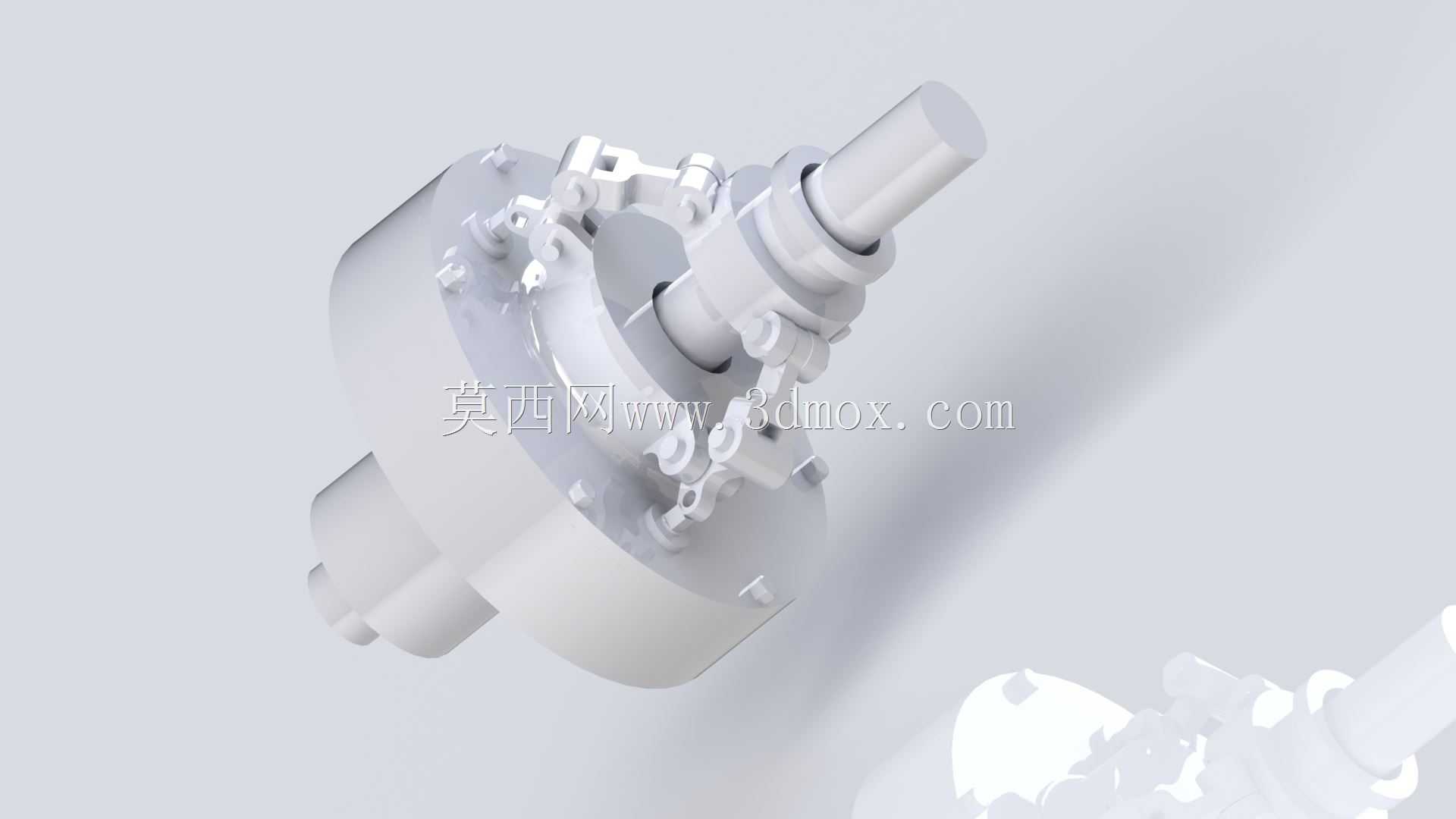

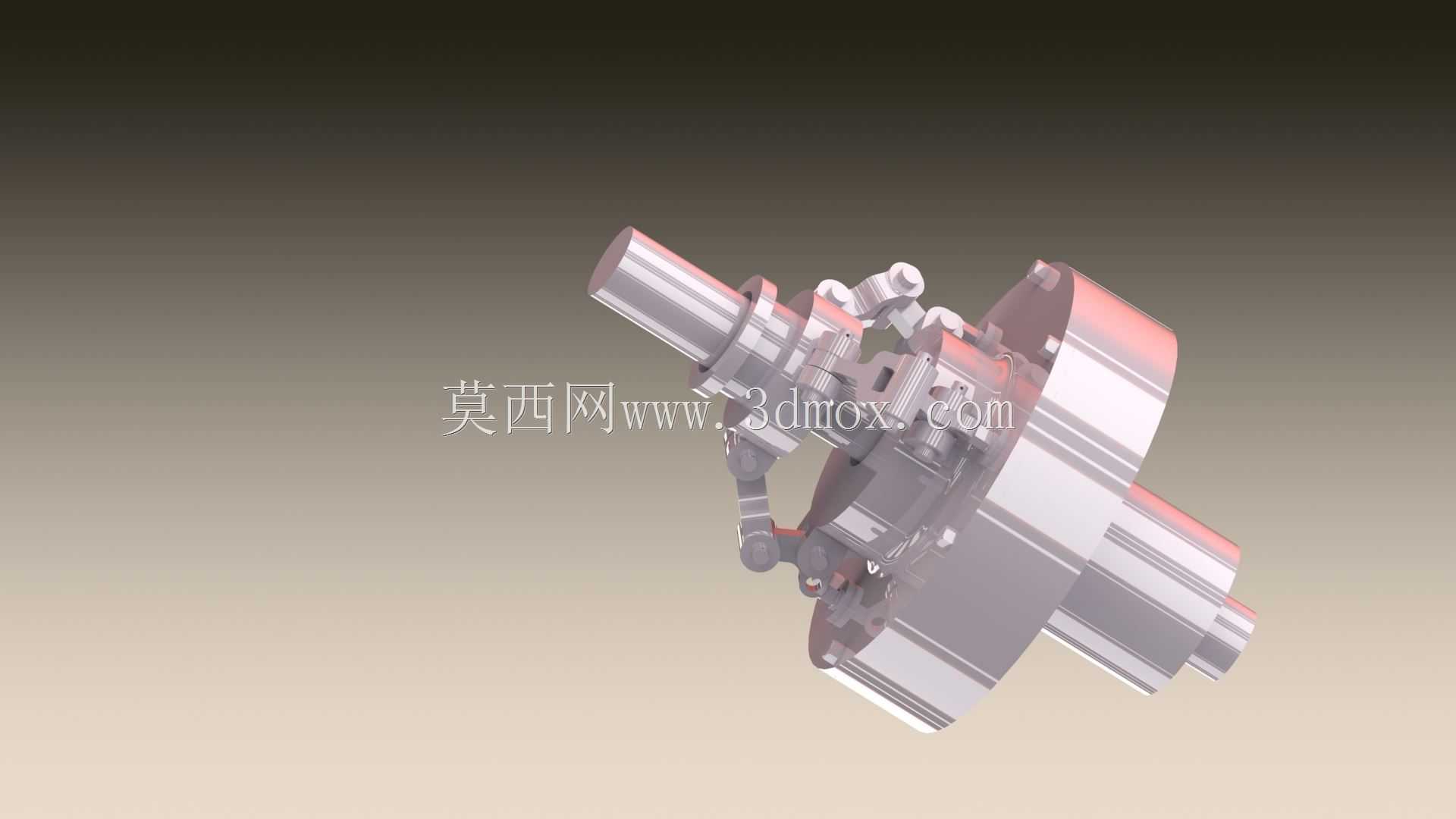

　　这套结构的建模过程严格按照实际装车的装配关系搭建，所有运动部件之间的间隙、配合公差都参考量产车型的实际设计参数，可用于传动系统的运动仿真、受力分析，也可作为汽车维修教学、结构设计参考的数字化模型，帮助从业者理解离合器的工作原理与装配逻辑，在进行传动系统匹配设计时，可以直接参考其结构布局与尺寸参数，缩短设计验证的周期。
