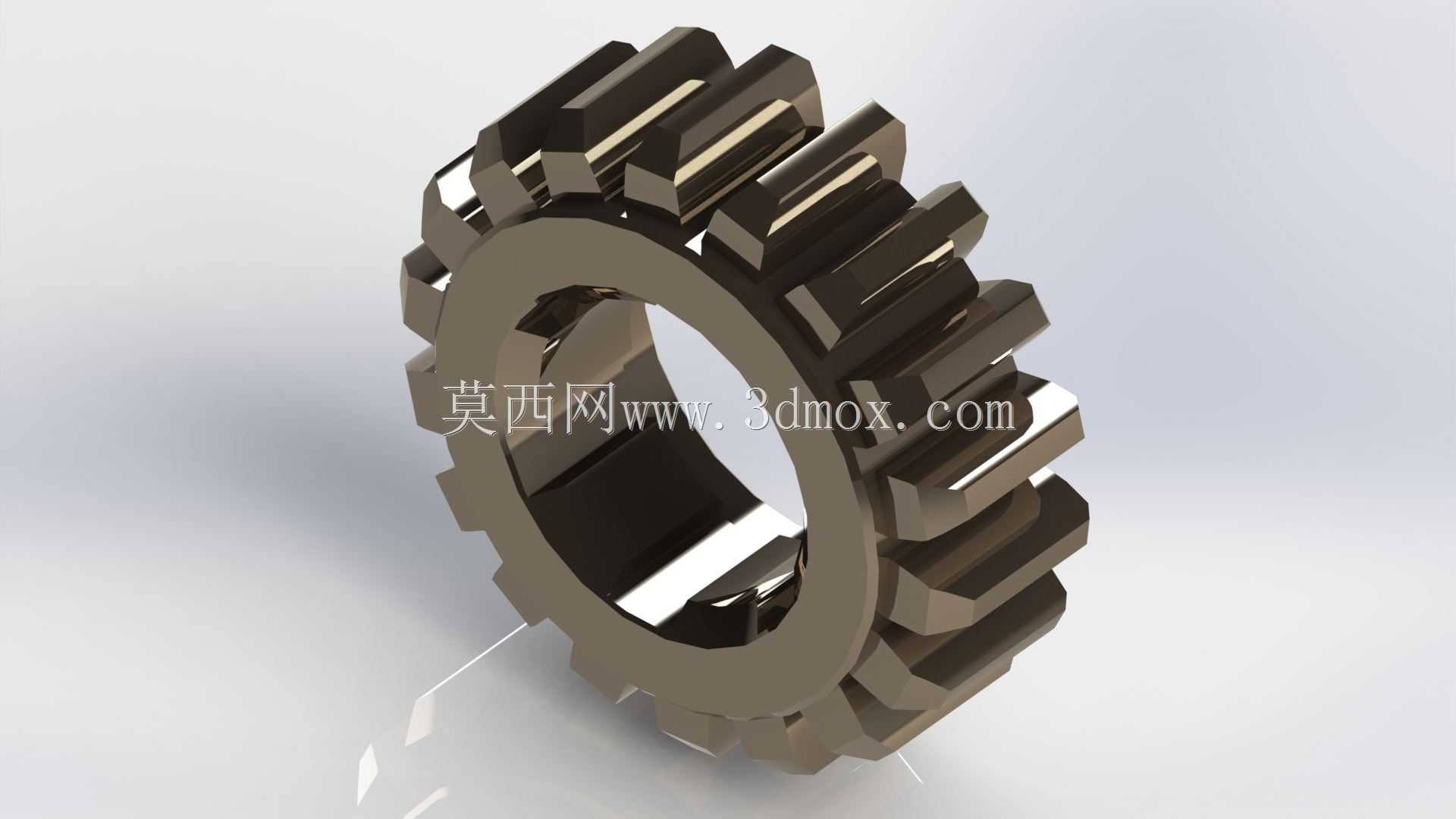

这款直齿圆柱齿轮主要应用于手动变速器的排挡传动链路中,是动力切换环节的核心传力零件,在商用车手动变速箱、小型工程机械换挡机构、农用机械变速单元中都能见到同结构零件的应用。从实际工况来看,该齿轮需要在换挡啮合过程中承受瞬时冲击载荷,日常运转时传递额定扭矩,齿面需要具备足够的接触强度,齿根部分要满足弯曲疲劳强度要求,避免频繁换挡带来的齿部崩损、过早磨损失效问题。
设计过程中首先确定的是齿形参数,采用标准渐开线直齿齿形,压力角选取通用的20°,保证啮合过程中传动比恒定,不会出现额外的轴向分力,简化配套支撑轴承的选型与安装结构。齿宽的设定结合传递扭矩大小核算,既保证足够的啮合接触面积,又避免齿宽过大带来的载荷偏载问题,内孔采用台阶式安装定位结构,与配套的花键轴或者光轴配合时,通过轴肩实现轴向定位,侧面预留卡簧槽位,可通过轴用弹性挡圈完成轴向固定,不需要额外设计复杂的轴向压紧结构,降低装配与后期维护的难度。
从安装边界来看,齿轮的齿顶圆直径、内孔配合公差、齿部端面跳动量都有明确的公差要求,装配时需要保证齿轮与轴的同轴度控制在允许范围内,避免啮合时出现单侧齿面过度磨损、运转异响的问题。齿部端面做了轻微倒角处理,一方面是去除加工毛刺,避免装配时割伤操作人员,另一方面在换挡啮合时能够起到导向作用,让结合齿圈能够更顺畅地与该齿轮完成啮合,减少换挡卡滞、打齿的概率。
实际使用场景中,这类齿轮常与同步器配合工作,空挡状态下齿轮在轴上空转,挂挡时通过同步器的摩擦作用让齿轮与轴达到相同转速后完成结合,将动力传递至输出轴。设计时特意将齿轮的轮毂部分做了加厚处理,空转时与轴的配合面长度足够,减少空转过程中的偏摆量,降低同步器结合时的转速差冲击。齿面加工精度选取7级精度,既满足日常传动的平稳性要求,又不会因为过高的精度要求提升加工成本,适配量产类机械产品的成本控制需求。

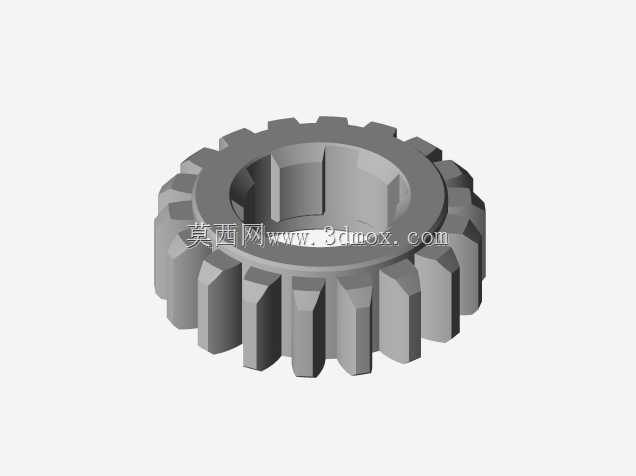

从结构细节来看,齿轮的轮齿沿圆周均匀分布,每个轮齿的齿向误差控制在标准范围内,保证全齿宽都能参与啮合传力,不会出现局部应力集中的问题。轮毂与齿圈之间的连接辐板采用等厚结构,在保证整体结构刚度的前提下尽可能降低零件自重,减少高速旋转时的转动惯量,让换挡操作更轻便,同时降低旋转过程中的离心力对齿部啮合的影响。零件的所有锐边都做了倒钝处理,包括内孔键槽的边缘、齿顶的棱边,避免热处理过程中出现应力集中导致的裂纹,也能减少装配过程中磕碰伤的产生。
在选型适配时,需要核对该齿轮的模数、齿数、内孔直径、安装跨距是否匹配现有变速机构的设计参数,啮合侧隙需要调整到标准范围,侧隙过大会导致换向冲击大、传动噪音高,侧隙过小则会出现运转卡滞、齿面润滑不足、过早磨损的问题。润滑方式采用变速箱齿轮油飞溅润滑即可,齿面不需要额外做特殊的涂层处理,常规的渗碳淬火工艺就能满足齿面硬度要求,保证长期使用的耐磨性能。这类结构的齿轮因为结构简单、加工难度低、传动可靠性高,在各类定轴式变速机构中应用十分广泛,建模过程中严格遵循渐开线齿形的生成逻辑,还原了齿根过渡曲线、安装倒角、卡簧槽等细节结构,可直接用于结构校核、装配模拟、加工工艺编制等工作场景。
