工业高空作业支撑操作平台结构设计

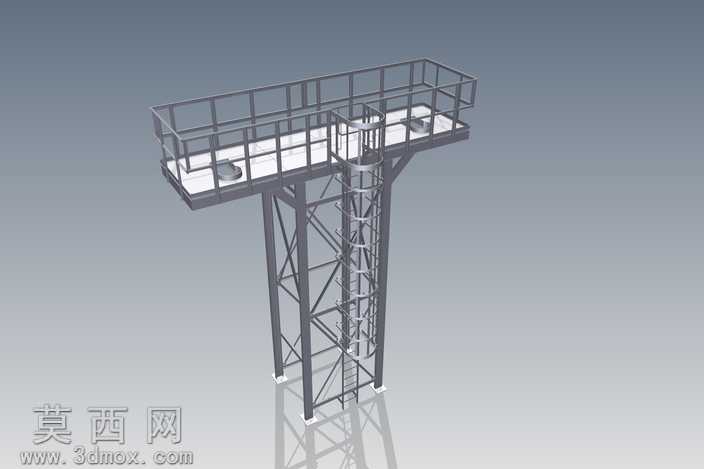

本作品为工业高空作业支撑操作平台的三维建模成果，建模过程严格遵循工业钢结构设计规范，先通过基准轴、基准面搭建整体定位框架，将模型拆分为底部支撑立柱、桁架连接结构、垂直爬梯、顶部操作平台、周边防护栏杆五个独立子装配体逐一构建，保证各部件装配约束精准无干涉。底部采用四根等规格方管作为主承重立柱，立柱间通过交叉斜撑桁架做刚性连接，每处连接节点都还原了钢结构焊接的贴合结构，同时在立柱底端设计了带安装孔的地脚固定板，可匹配现场膨胀螺栓固定需求，保障整体结构的抗倾覆稳定性。垂直爬梯沿主立柱侧面布置，梯步采用等距防滑圆管结构，爬梯外侧设置半包围护笼，护笼通过横向环形箍与纵向连接杆件组合成型，完全符合高空爬梯的安全防护设计要求，爬梯与主立柱、顶部平台的衔接处做了贴合式连接处理，无结构错位。顶部操作平台采用框架式承重梁结构，平台面板预留了设备安装定位孔位，可适配不同作业场景的设备固定需求，平台四周设置通高防护栏杆，栏杆由上下两道横杆与密集竖杆组成，栏杆底部设置挡脚板结构，防止工具物料从平台边缘坠落，平台入口处设置可开合的安全门，与爬梯顶端精准对接。材质渲染阶段，整体钢结构部件采用哑光工业灰金属材质，还原碳钢构件经防锈处理后的真实质感，对爬梯梯步、平台面板做了细微的防滑纹理处理，地面添加了柔和的反射效果，突出钢结构的硬朗轮廓与结构层次。设计过程中重点考量了结构承重合理性与人员操作安全性，所有杆件的截面尺寸、连接间距都参考了工业作业平台的通用设计标准，既保证整体结构轻量化，又能满足额定载荷下的强度要求，各部件的拆分建模也为后续的工程出图、生产下料提供了便利，可直接用于钢结构生产的尺寸参考与装配指导。
