工业用舷梯塔通道结构三维设计

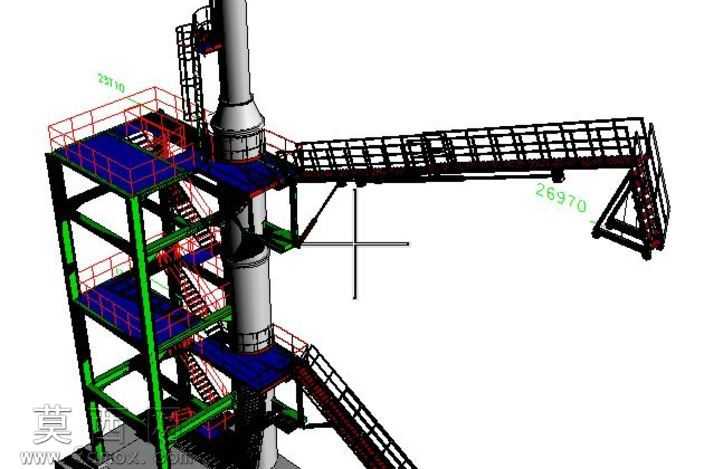

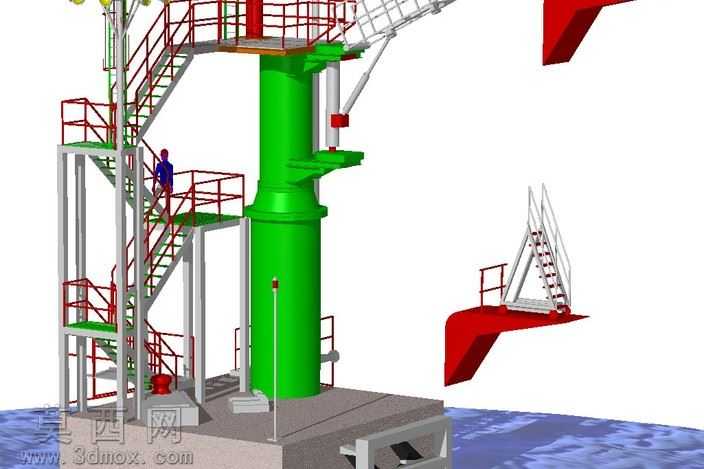

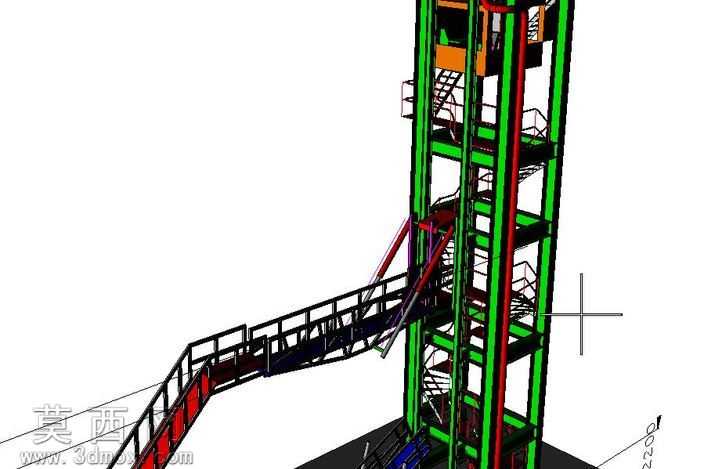

本作品为工业舷梯塔的三维结构设计，建模过程中采用参数化建模逻辑，先以基准轴、基准面搭建整体空间定位体系，确定塔架的垂直走向与斜向通道的倾斜角度，确保整体结构符合工业登高作业的通行规范。塔架主体采用框架式钢结构设计，以不同截面的型材构件搭建竖向承重框架，通过阵列方式排布多层横向支撑与作业平台，每一层平台都预留了通行开口与护栏安装位，建模时对构件的连接节点做了精细化处理，还原了实际钢结构的拼接逻辑，避免出现构件穿插错位的问题。斜向通道部分按照人体工程学的踏步尺寸设计梯步，两侧设置连续防护栏杆，通道与主塔架的连接位置做了加强支撑结构，还原了实际工况中通道承重的受力传递路径。材质渲染阶段，主框架构件采用工业常用的绿色防锈漆材质，斜梯通道采用醒目的红色漆面材质，平台踏板采用防滑金属纹理材质，护栏采用黑色金属材质，不同材质的区分既还原了工业设备的真实涂装规范，也让整体结构的层次更加清晰，便于快速识别不同功能的构件区域。设计过程中充分考虑了结构的实用性，竖向塔架内部设置了螺旋式登高梯，连通各层作业平台，外部斜向通道作为主要通行路径连接地面与指定作业高度，各层平台都预留了足够的作业空间，护栏高度与横杆间距都符合工业安全防护的标准要求，整体结构兼顾了登高通行、作业停靠、安全防护的多重功能。建模时对每一处构件的尺寸都做了合理推演，确保各部件之间的装配关系准确，没有出现干涉问题，渲染效果还原了金属构件的质感与漆面的哑光效果，整体模型能够直观展现舷梯塔的完整结构与功能布局，可用于工业场景的方案展示、结构校核等用途。
