汽车外后视镜片曲面结构设计

　　做汽车外饰结构设计快十二年，经手的外后视镜方案少说也有四十多套，这套镜片的曲面建模思路，是之前给某A级家轿做改款时攒下的实用方案，当时要在原有镜壳安装边界不动的前提下，把后方视野盲区压缩12%，同时还要兼顾高速行驶时的风噪控制，前前后后调了七轮曲面曲率才最终定版。

　　先从实际装车的场景说，外后视镜镜片是驾驶员获取车辆侧后方路况的核心视觉部件，日常城市道路变道、高速超车观察后车距离、路边侧方停车判断路沿位置，甚至雨天通过镜片加热功能观察后方非机动车动向，都依赖镜片的光学曲率与安装角度匹配。很多新手建模容易只盯着镜片本身的曲面做文章，忽略了和镜壳、调节机构的安装边界，最后做出来的模型要么装上去调节时蹭镜壳内壁，要么曲率不符合法规要求的视野范围，装车后根本过不了公告检测。

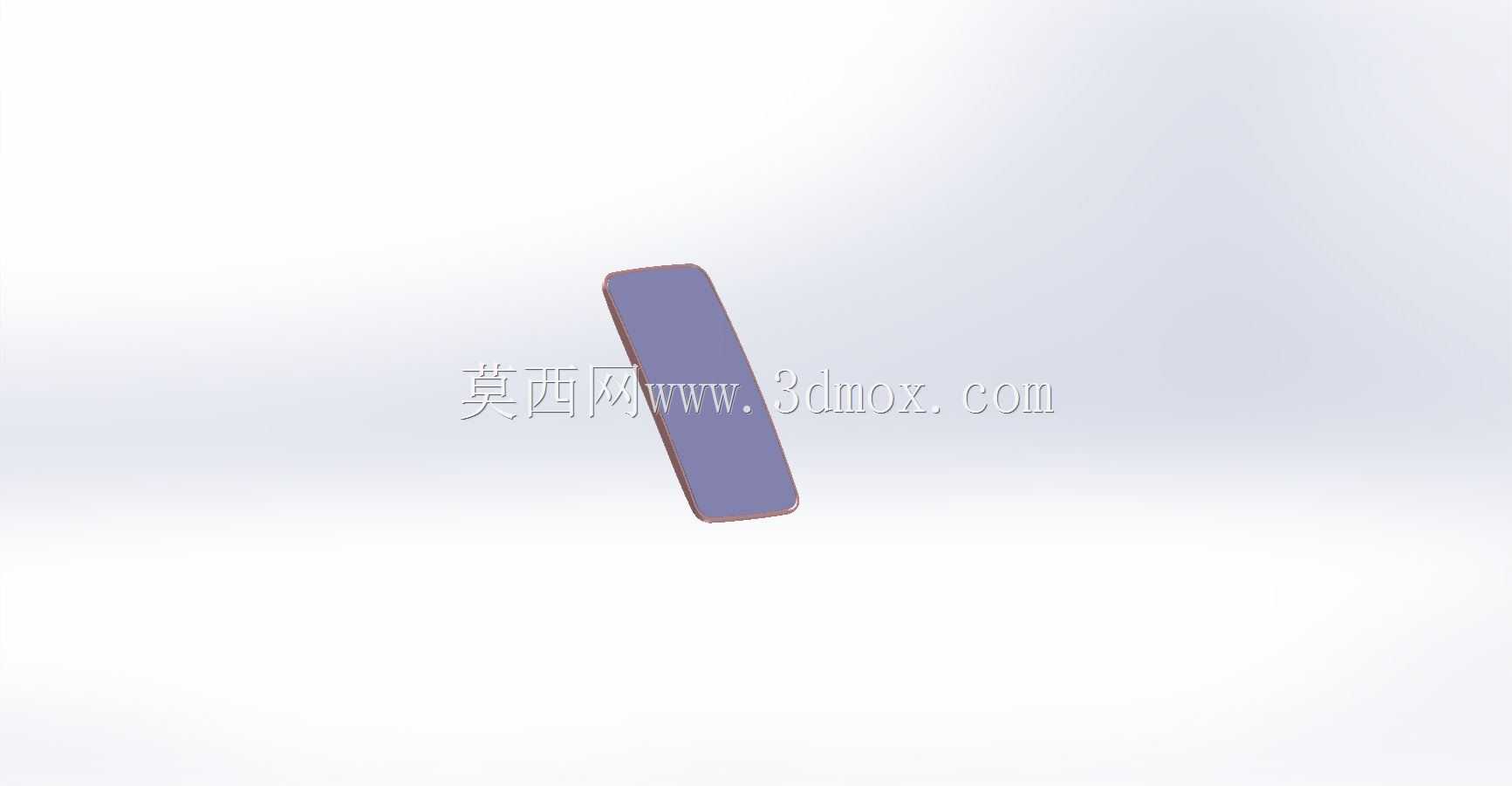

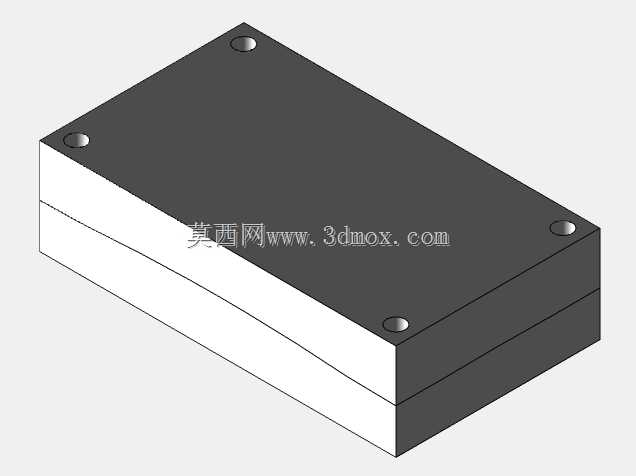

　　这套镜片的设计思路，是先从安装基准面倒推的。当时项目给定的镜壳内部安装腔的有效直径是142mm，镜片背部的调节卡座中心必须和镜壳内的转向球头中心完全重合，不然电动调节时会出现卡滞，甚至长期颠簸后卡座脱出的问题。镜片的曲面没有用单一球面，而是采用了双曲率渐变设计：靠近车身的内侧三分之一区域曲率半径为1200mm，这部分主要用来观察车身侧后方近距离的路况，曲率稍大，成像畸变更小，判断后车距离更准确；外侧三分之二区域曲率半径渐变到600mm，这部分用来扩大视野范围，把原本A柱下方的盲区覆盖进去，不用额外加装小圆镜就能看到相邻车道的完整车况。

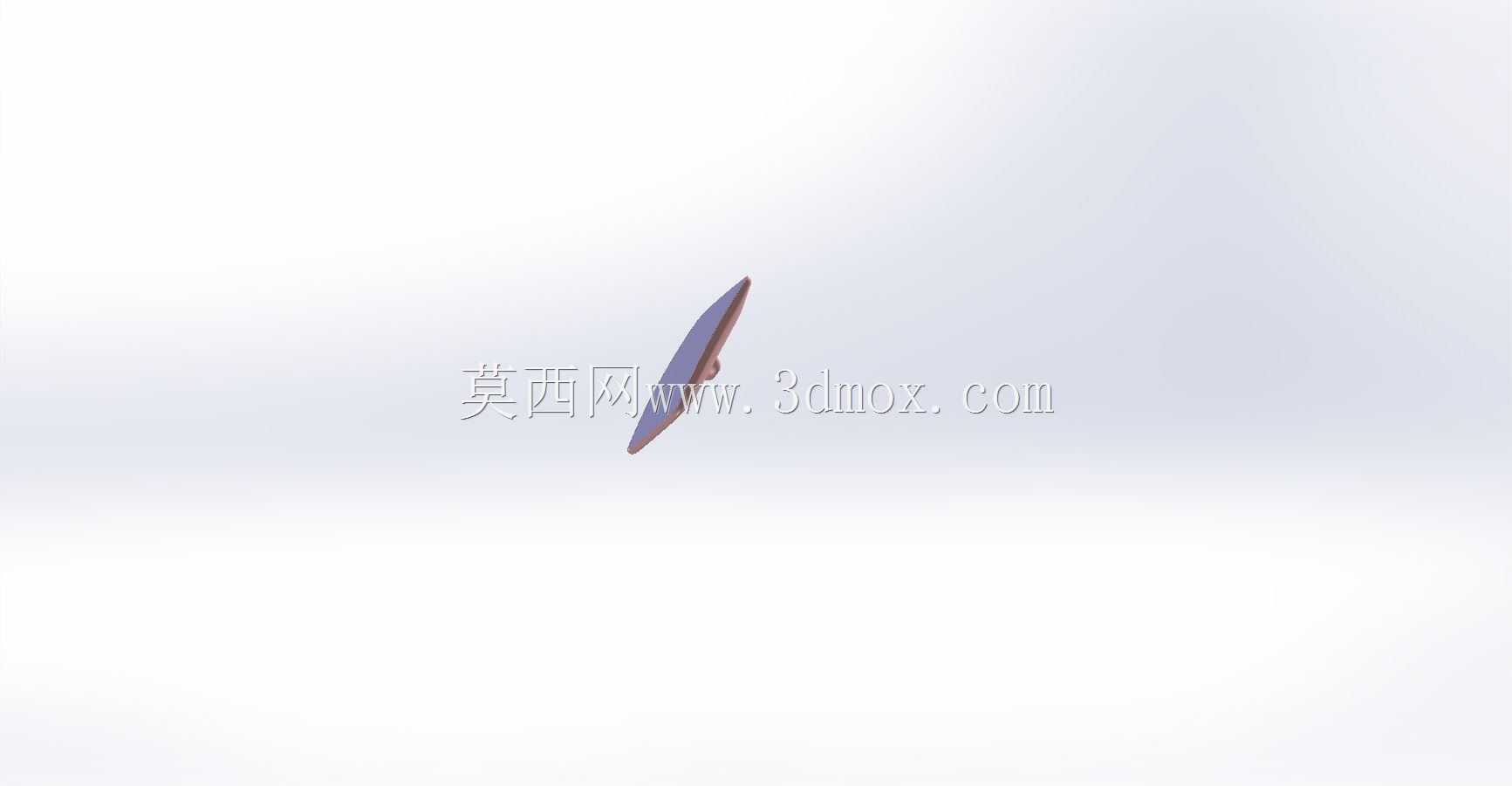

　　很多人做镜片建模时容易忽略厚度方向的设计，这套镜片的基体采用2mm厚的高硼硅玻璃基材，背部镀铝反射层之后再加一层0.3mm的保护漆，边缘做了R0.8mm的倒圆角处理，一方面是避免安装时割手，另一方面是减少高速行驶时气流在镜片边缘产生的涡流，之前做风洞测试时，边缘直角的镜片在120km/h时速下，风噪比倒圆角的高3.2分贝，别小看这几分贝，高速巡航时对车内静谧性的影响很明显。

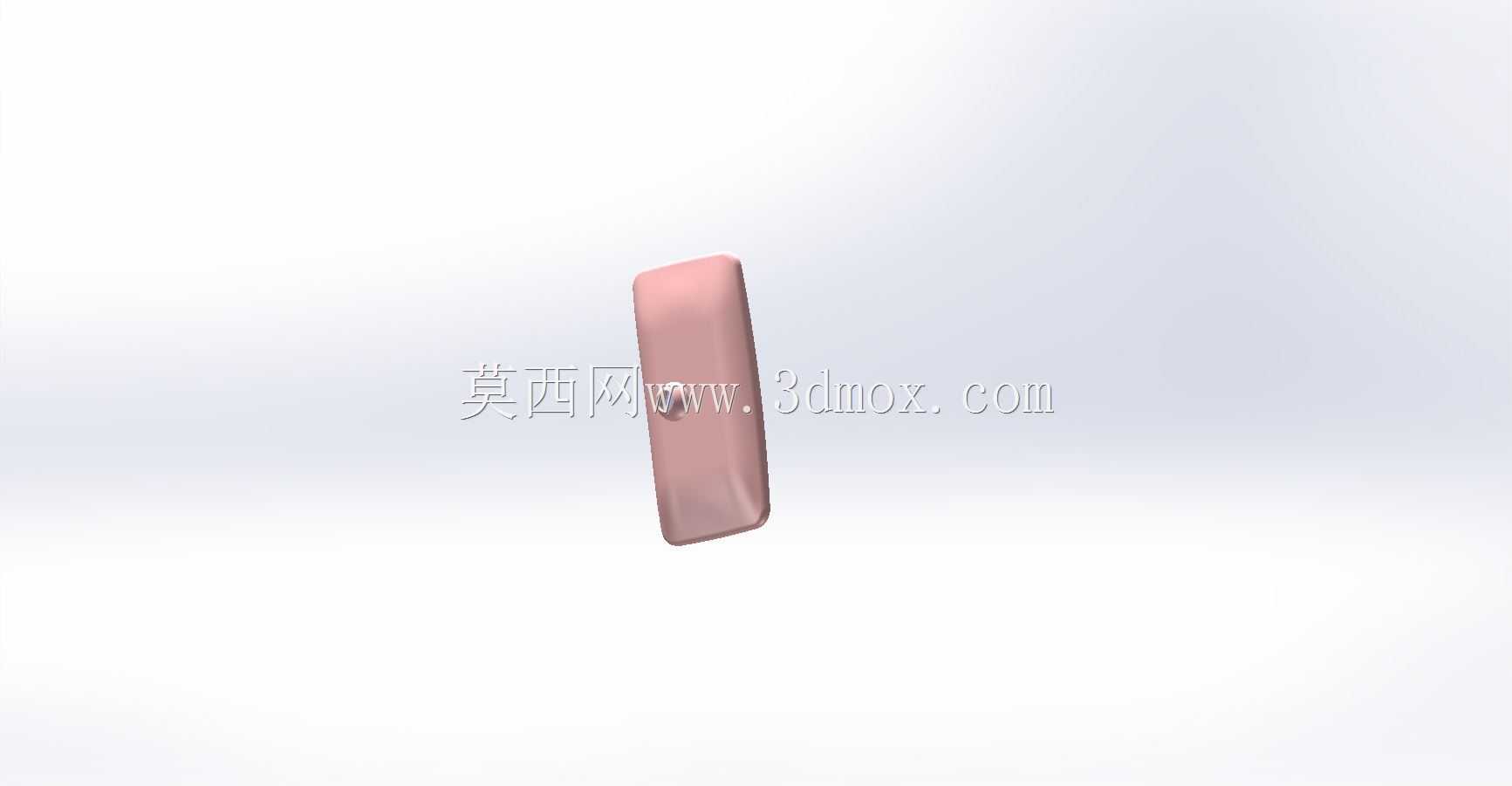

　　安装边界这块，镜片背部的卡座采用了卡扣式结构，和镜壳内的调节托盘配合时，预留了0.2mm的安装间隙，卡扣的卡入深度设计为3.5mm，既保证安装后不会在颠簸路段脱落，又能在镜片受到外力撞击时顺利脱开，避免玻璃碎裂飞溅伤人。镜片的加热丝走线槽开在背部的非反射区域，槽深0.4mm，宽度1.2mm，走线后用耐高温胶填充平整，不会影响镜片的安装贴合度，加热功率设计为每平方分米1.2W，零下20度环境下3分钟就能把镜片表面的冰霜融化干净，满足北方冬季的使用需求。

　　之前有年轻工程师问过，为什么不直接用大曲率的凸面镜做整个镜片，视野不是更大？这里要考虑实际使用的安全性，大曲率凸面镜的成像畸变太严重，驾驶员判断后车距离时会产生误判，很容易在变道时因为距离判断失误发生剐蹭，双曲率设计就是在视野范围和成像准确性之间找平衡，内侧低曲率区域用来判断距离，外侧高曲率区域用来观察盲区，两者的过渡区域做了曲率连续处理，不会出现视觉上的断层，驾驶员看后视镜时不会有明显的画面割裂感。

　　还有个容易被忽略的细节，镜片的安装角度不是垂直于车身侧面的，而是和车身纵向平面呈12度夹角，同时向下倾斜4度，这个角度是结合不同身高驾驶员的眼点范围算出来的，保证身高155cm到185cm的驾驶员调整座椅后，都能通过镜片看到自己车身侧方的四分之一区域，同时覆盖后方三条车道的路况，不用频繁手动调节镜片角度。建模的时候我特意把安装基准面的角度参数做了关联，要是后续车型的镜壳安装角度有调整，直接改基准面的角度参数，整个镜片的曲面和安装结构就能自动更新，不用重新画一遍，能省不少重复建模的时间。

　　做这类汽车外饰件的建模，最忌讳脱离实际装车需求闭门造车，看着曲面做的顺滑好看，实际装上去要么视野不达标，要么和周边件干涉，要么满足不了可靠性测试的要求。这套镜片的模型当时做振动测试时，在30Hz到200Hz的扫频振动下连续测试8小时，卡扣没有松动，镜片没有出现裂纹；高低温循环测试从零下40度到85度循环10次，反射层没有脱落，加热功能正常，最后装车后的用户反馈也不错，变道时的盲区比老款车型小了很多，高速风噪也有明显改善。
