卡通风格Q版玩具直升机外观结构设计

　　这款Q版卡通直升机的设计，最初是面向低龄儿童玩具产品线做的外观结构方案，区别于常规仿真航空模型的比例设定，整体做了大幅的圆润化收边处理，所有外露棱边都做了R3以上的圆角过渡，从根源上避免儿童玩耍过程中出现磕碰划伤的风险，这也是婴童玩具类产品结构设计中必须优先考量的安全边界。从实际应用场景来看，该结构既可以作为静态摆件的注塑开模原型，也可以适配底部轮组结构改造为滑行玩具，预留的机身内部空腔可以容纳常规的纽扣电池供电模块与微型发声元件，不需要额外改动主体曲面结构就能实现声光功能拓展，大幅降低后续衍生款的开模成本。

　　设计思路上没有照搬真实直升机的气动布局逻辑，而是把主旋翼、尾桨、起落架这些核心识别元素做了卡通化变形：主旋翼采用软胶材质的安装接口设计，旋翼叶片厚度从根部到叶尖做渐变减薄，既保留了旋翼的形态辨识度，又能在受到外力碰撞时产生弹性形变，不会出现硬脆材质断裂产生小零件的安全隐患；尾梁部分和机身主体做了一体化融合设计，取消了真实直升机尾梁的细长结构，把尾桨直接布置在机尾的凸起结构上，整体重心落在机身纵向中轴线靠前15mm的位置，配合底部的三轮起落架结构，放置在平面上时不会出现侧翻或者后倾的问题，静态放置的稳定倾角控制在3度以内，符合玩具类产品的稳定性测试要求。

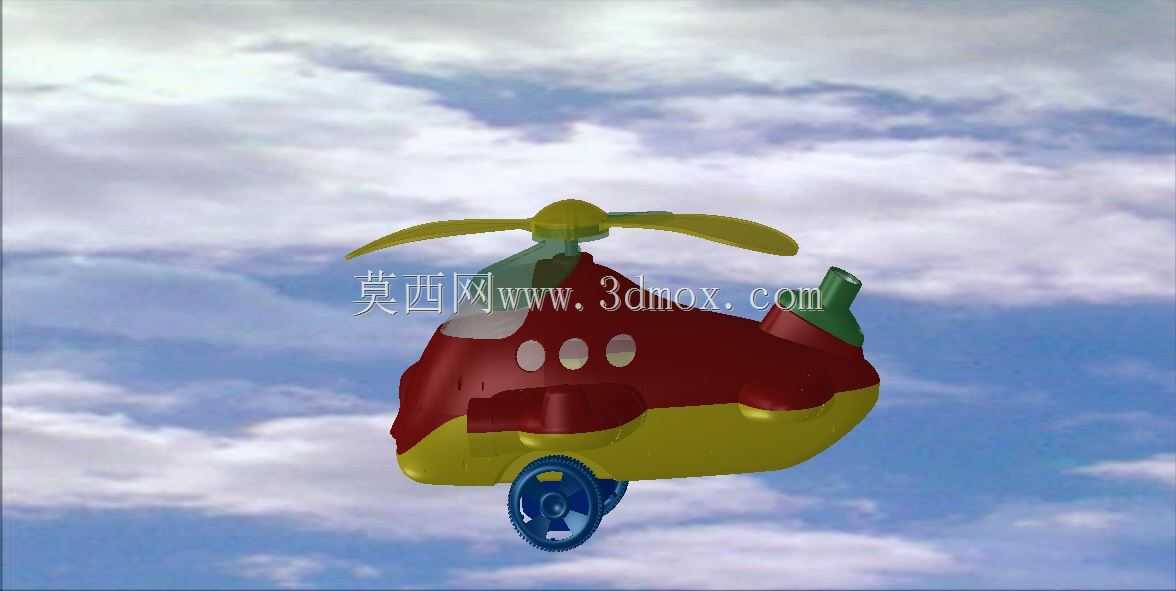

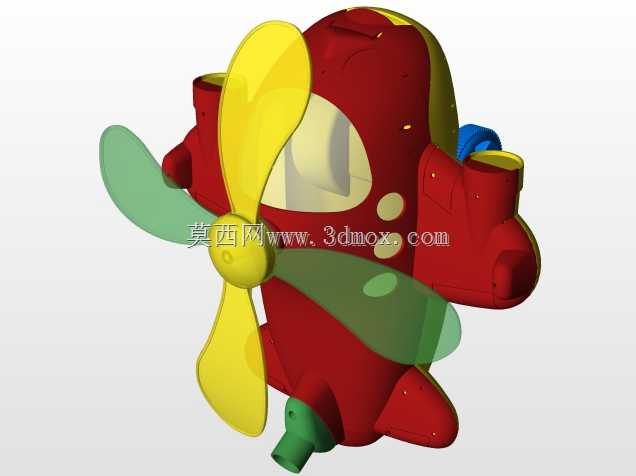

　　机身主体采用上下分壳的结构设计，分模线沿着机身侧面最大轮廓线布置，隐藏在红黄两色的配色分界位置，合模后不会出现明显的夹线影响外观效果，上下壳之间采用卡扣加两颗自攻螺丝的固定方式，螺丝孔位置设计在起落架轮组的遮挡区域，不需要额外做螺丝孔的装饰盖，既减少了零件数量，也避免儿童轻易拆卸接触内部元件。机身侧面的三个圆形舷窗采用凹印工艺实现，不需要做单独的透明件装配，降低装配工序的复杂度，同时凹印的深度控制在0.8mm，不会因为凹槽过深积累灰尘难以清理。

　　起落架部分的前轮采用可转动的轮轴结构，轮轴和机身下壳的安装位做了1.2mm的间隙配合，转动阻力控制在0.2N·m以内，儿童用很小的推力就能让玩具在光滑平面上滑行，轮面做了圆弧化处理，接触地面的宽度只有4mm，滑行过程中不会因为接触面过大出现卡滞问题；后轮则和机身下壳做一体化设计，不需要额外装配零件，进一步压缩生产装配的成本。主旋翼的安装轴采用隐藏式设计，轴体穿过机身上壳的中心孔后，内部用卡扣限位，旋翼可以在外力作用下自由转动，转动过程中不会出现松脱掉落的问题，轴体的抗拉拔力设计值大于50N，符合玩具安全标准中关于小零件拉力的测试要求。

　　从安装边界来看，整个模型的最大外轮廓尺寸控制在长120mm、宽80mm、高95mm的范围内，适配常规的玩具吸塑包装尺寸，不需要定制特殊规格的包装材料；机身内部的空腔尺寸为长70mm、宽50mm、高40mm，足够容纳直径20mm的微型扬声器、两节AG13纽扣电池以及对应的触发开关，开关位置可以布置在机身前部的凸起结构处，按压即可触发光和音效，不需要在外观上额外增加突出的按键结构，保持整体外观的流畅性。材质选择上，机身主体采用耐冲击的PP材质，旋翼部分采用软质PVC材质，轮轴部分采用POM材质提升耐磨性能，不同材质的收缩率差异在结构设计阶段已经做了补偿，开模后不会出现装配错位的问题。

　　在曲面建模阶段，所有的曲面过渡都做了曲率连续处理，没有出现曲面褶皱或者尖角的问题，导出的实体模型没有破面、非流形几何的错误，可以直接导入模流分析软件做注塑仿真，验证浇口位置、熔接痕位置以及冷却水路的布置合理性，浇口设计在机尾的隐蔽位置，注塑后去除浇口的痕迹不会出现在产品的主外观面上，减少后续表面处理的工作量。整体结构的壁厚控制在2.2mm均匀厚度，筋位厚度做0.8mm的渐变处理，避免注塑过程中出现缩痕、翘曲的问题，加强筋的布置沿着机身受力方向排布，在摔落测试的常见受力点做了局部加厚处理，从1.2米高度自由跌落到水泥地面时，不会出现壳体开裂、零件脱落的问题，满足玩具产品的耐摔性能要求。
