Fram CA10343带防护板空气过滤器结构设计

　　这款带额外防护板的空气过滤器，主要适配乘用车辆进气系统的前置过滤环节，安装在发动机进气道前端的空滤舱位，核心作用是拦截进入发动机进气歧管的空气中的悬浮粉尘、砂砾、花粉以及道路扬尘中的硬质颗粒，避免硬质杂质进入气缸造成活塞环、缸壁的异常磨损，同时也能减少进气道内积碳的附着速率，保障发动机空燃比控制的精度稳定性。

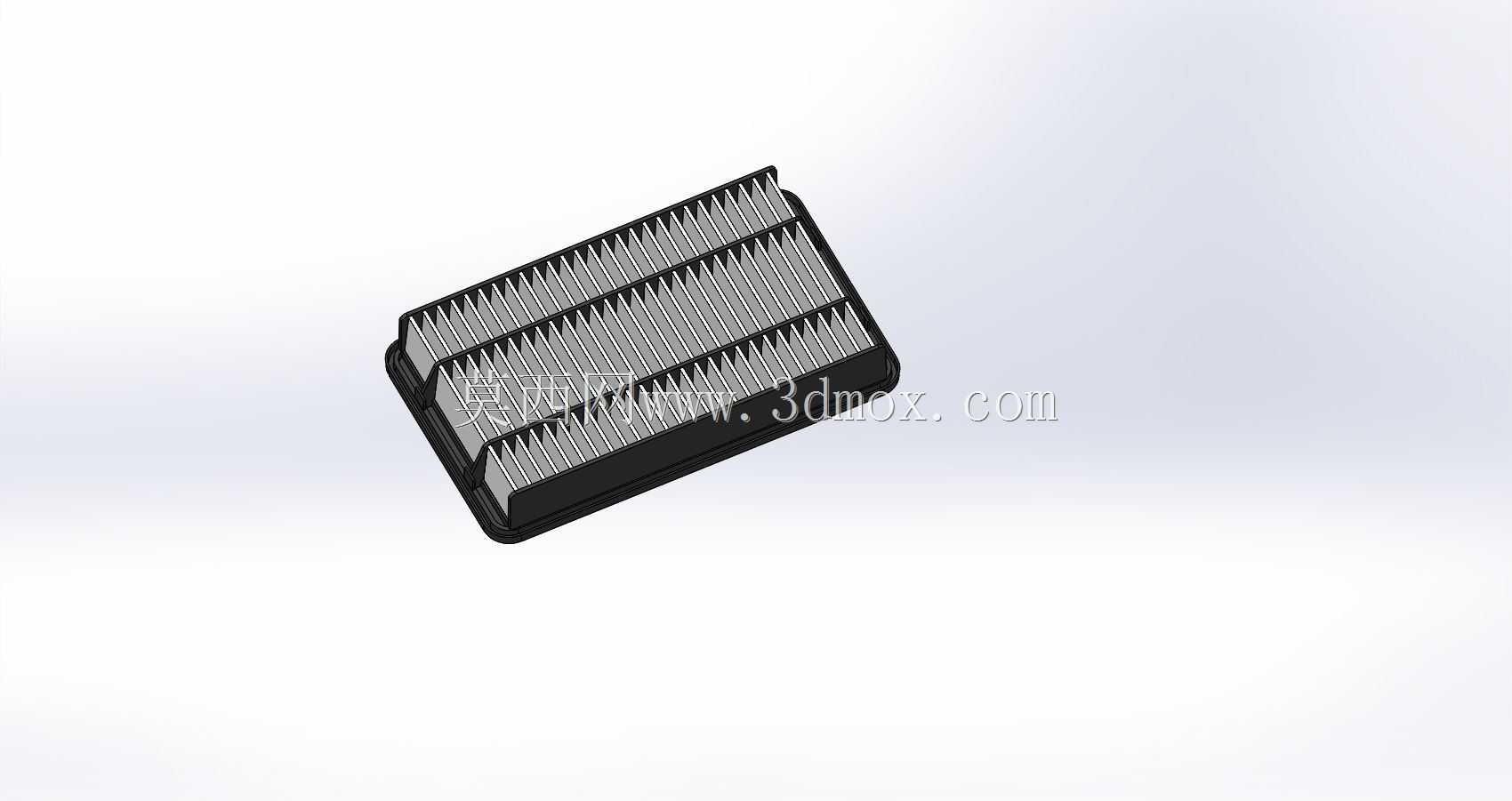

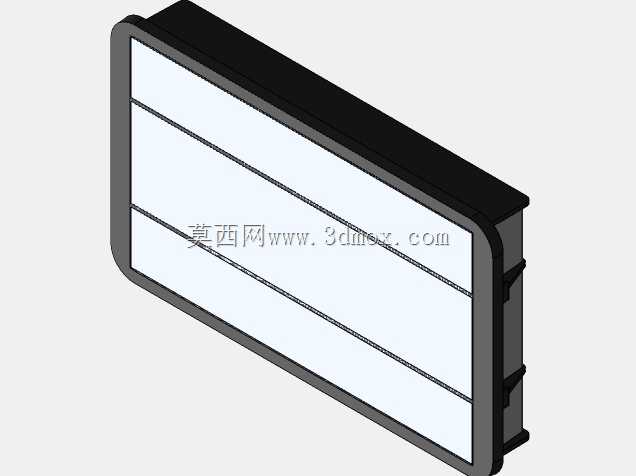

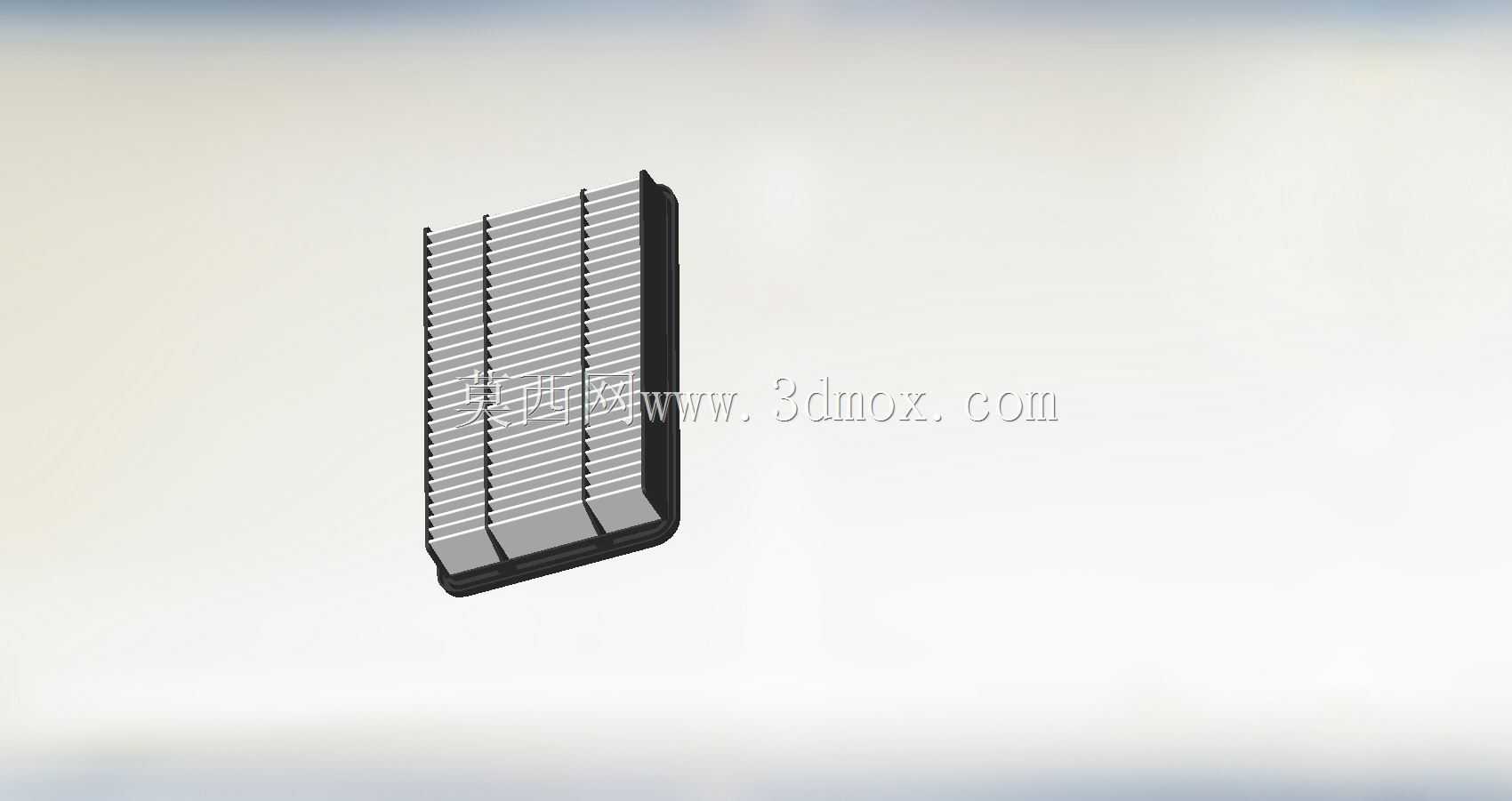

　　从结构设计逻辑来看，整体采用薄型长方体布局，侧边做了圆弧过渡处理，避免安装时与空滤舱周边的塑料护板、线束卡扣产生硬干涉，主体过滤部分采用等距排列的褶皱滤纸结构，褶皱的折高、折距经过匹配计算，在有限的安装空间内最大化拓展有效过滤面积，相比同外轮廓尺寸的平网滤芯，过滤面积提升近6倍，能在额定进气流量下维持更低的进气阻力，减少发动机泵气损失。滤纸褶皱的两端通过聚氨酯胶条与上下端盖密封粘接，杜绝未经过滤的空气从侧边缝隙短路进入进气道，外侧额外增设的硬质防护板采用耐候改性PP材质注塑成型，防护板上排布整齐的通风格栅，格栅的筋条宽度、间隙经过优化，既可以阻挡体积较大的落叶、飞虫、飞溅的泥水块直接冲击滤纸表面造成滤纸破损，又不会额外增加过多进气阻力，同时防护板的边框做了包边结构，完全包裹滤纸侧边的裸露部分，提升整体结构的抗振性能，应对车辆行驶过程中的颠簸振动工况时，不会出现滤纸脱胶、褶皱变形的问题。

　　安装边界方面，整体外轮廓的长宽尺寸严格匹配对应车型空滤舱的安装卡槽，侧边设置的定位凸台与空滤壳体上的定位凹槽一一对应，安装时无需额外调整即可精准到位，配合空滤壳体上的压紧卡扣，能实现周圈的均匀压紧，密封胶圈的压缩量控制在合理区间，既不会因为压缩量过大导致胶圈永久变形失效，也不会因为压缩量不足出现密封不严的问题。在实际使用场景中，这类带防护板的空气过滤器相比普通无防护的滤芯，在多尘的非铺装路面行驶时，滤纸被大颗粒杂质打穿的风险降低70%以上，同时防护板的格栅结构能对进气气流起到初步整流的作用，让进入滤纸表面的气流分布更均匀，避免局部区域滤纸因为气流集中冲刷而过早堵塞，延长滤芯的维护更换周期。

　　设计过程中，针对滤纸褶皱的定型做了专项结构优化，每道褶皱的峰部都设置了微小的点胶固定点，避免在大进气流量下滤纸褶皱被吸得贴合在一起，导致有效过滤面积下降；防护板与滤纸端盖的连接采用卡扣式结构，相比传统的胶粘结构，后期维护时如果防护板表面附着过多杂物，可以单独拆卸清理，无需整体更换滤芯，降低使用成本。同时整体结构的流道设计做了圆滑过渡，进气侧的防护板格栅没有尖锐的直角结构，避免气流通过时产生额外的风噪，提升车辆NVH表现。在耐温性能上，所有非金属材质都适配发动机舱的工作温度范围，在持续高温环境下不会出现材质软化、变形的问题，低温环境下也不会因为材质变脆出现开裂失效的情况，能覆盖不同地域、不同季节的使用需求。
