单缸往复式空气压缩机结构三维设计

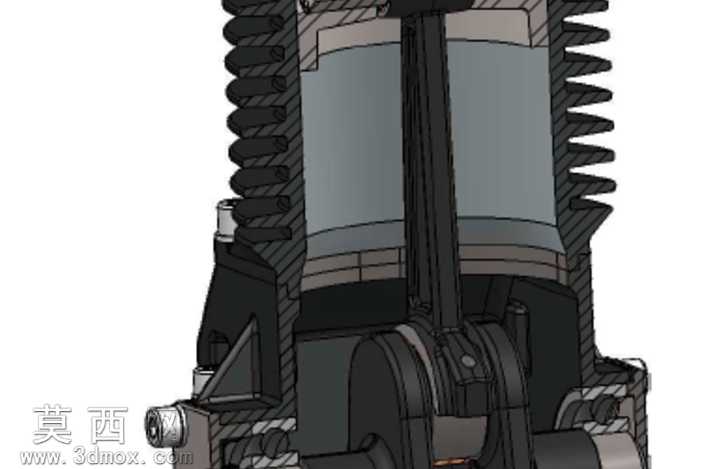

本作品为单缸往复式空气压缩机的全参数化三维结构设计，建模过程严格遵循机械设计规范，完整还原了压缩机核心工作单元的全部结构细节。建模阶段采用自底向上的装配设计思路，首先完成单个零件的精准建模：针对带散热翅片的气缸部件，通过拉伸凸台构建气缸主体壁厚，再以圆周阵列方式生成等距分布的环形散热翅片，每片翅片的厚度、间距、外伸尺寸均参考通用小型压缩机的散热需求设定，保证结构合理性的同时兼顾散热性能的设计逻辑；活塞部件建模时还原了活塞环槽、活塞销孔的细节结构，通过同轴心配合保证活塞与气缸内壁的间隙配合关系，还原活塞往复运动的装配基准；曲轴连杆组件建模时，精准绘制曲轴的偏心轴颈、平衡配重块结构，连杆部分还原了大小头轴孔、杆身过渡圆弧的细节，通过重合配合、同轴心配合完成曲柄连杆机构的装配约束，完整复现曲柄滑块运动的机械原理。缸头部分建模还原了进排气阀的安装位、密封面结构，曲轴箱部分还原了轴承安装位、箱体加强筋结构，所有零件的装配均严格按照实际机械装配的公差配合逻辑设定约束关系，无过约束、欠约束问题。材质渲染阶段，针对不同部件赋予符合工业实际的材质属性：气缸散热部分赋予铸铁哑光材质，还原铸件的粗糙金属质感；曲轴、连杆等运动部件赋予调质钢的半光泽金属材质，凸显机加工表面的质感；密封垫片、活塞环等非金属部件赋予橡胶类深色哑光材质；箱体结合面赋予密封胶层的半哑光质感，通过材质区分清晰展现不同部件的功能属性。结构设计上完整呈现了往复式压缩机的工作逻辑：曲轴旋转带动连杆将旋转运动转化为活塞的直线往复运动，活塞上行时压缩气缸内气体，顶开排气阀完成排气，活塞下行时进气阀开启完成吸气，散热翅片的排布方向顺应空气流动方向，可有效带走压缩过程产生的热量，整体结构无冗余设计，所有细节均服务于压缩机的功能实现，可直接用于机械原理教学、结构拆解演示、虚拟装配仿真等场景，建模过程中对零件倒角、过渡圆角、安装让位槽等工艺细节也做了完整还原，保证模型具备实际生产参考价值，不存在结构干涉、装配逻辑错误等问题。
